Creación de hendiduras en el papel
Si la máquina está equipada con una grapadora en lomo SD-513 con unidad de hendidura CR-101 instalada, está disponible la función de hendidura de papel.
Seleccione la opción deseada de entre 1, 2, 3 y 4 hendiduras y, a continuación, defina la posición de hendidura.
Seleccione el lado frontal o posterior para la cara convexa de las hendiduras.
Referencia
El número de hendiduras está limitado en función de las condiciones de copia que se deseen combinar.
Si se selecciona Pleg.Ygr o P.cent.múlt., solo se puede seleccionar una hendidura para la portada. No se pueden crear hendiduras en el cuerpo. Para obtener más información, consulte Creación de hendiduras en portadas con el modo Plegado y grapado o Plegado múltiple por la mitad.
Si se selecciona Plegado tríptico, solo se pueden aplicar dos hendiduras al papel que se va a plegar en tres partes. Para obtener más información, consulte Creación de hendiduras en el papel con el modo Plegado triple múltiple.
Si se selecciona Encuadern., es posible seleccionar dos o cuatro hendiduras para la portada. No se pueden crear hendiduras en el cuerpo. Para obtener más información, consulte Acerca de la unidad de encuadernación PB-503.
Elemento del menú | Configuración | Ilustración |
|---|---|---|
Número de hendiduras Seleccione la opción que desee entre 1 pieza, 2 piezas, 3 piezas y 4 piezas. Longitud del papel, La: de 240 mm a 336 mm Longitud del papel, Lb: de 337 mm a 488 mm | 1 pieza: efectúa una hendidura. Posición de hendidura (1): Papel, La: de 7 mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (Lb - 330) mm a 290 mm (en incrementos de 0,1 mm) |
|
2 piezas: efectúa dos hendiduras. Posición de hendidura (2): Papel, La: de (posición (1) + 1,0) mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (posición (1) + 1,0) mm a 290 mm (en incrementos de 0,1 mm) |
| |
3 piezas: efectúa tres hendiduras. Posición de hendidura (3): Papel, La: de (posición (2) + 1,0) mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (posición (2) + 1,0) mm a 290 mm (en incrementos de 0,1 mm) |
| |
4 piezas: efectúa cuatro hendiduras. Posición de hendidura (4): Papel, La: de (posición (3) + 1,0) mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (posición (3) + 1,0) mm a 290 mm (en incrementos de 0,1 mm) |
| |
Cara de hendidura Seleccione Frontal o Posterior. | Delante: las hendiduras se efectúan en el lado frontal. |
|
Detrás: las hendiduras se efectúan en el lado posterior. |
|
Coloque el original.
Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

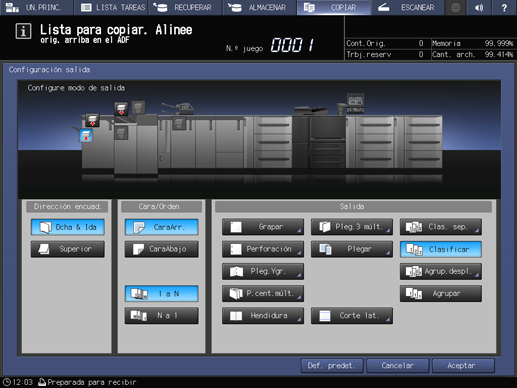

Pulse Config.salida.
Aparece la pantalla Config.salida.

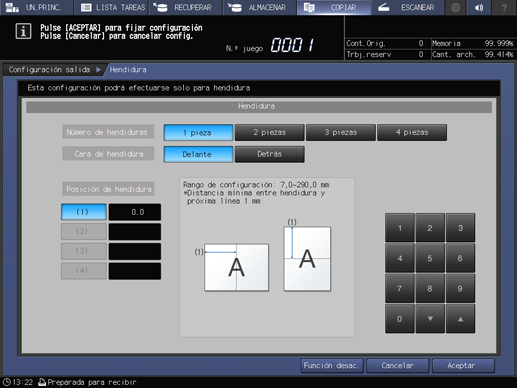

Pulse Hendidura.
Aparece la pantalla de configuración de Hendidura.
Seleccione el número de hendiduras.
Seleccione el botón que desee, de 1 unidad hasta 4 unidades.

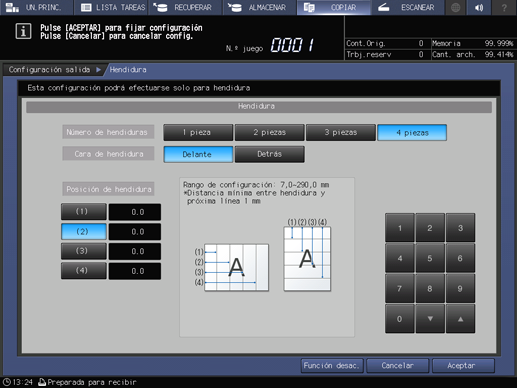

Defina la posición de hendidura.
Seleccione (1) en Posición de hendidura y utilice el teclado de la pantalla o down/up para introducir la primera posición de hendidura. Especifique la segunda posición de hendidura y las siguientes de la misma manera.
explicación adicionalLa posición de hendidura disponible varía en función de la longitud del papel (longitud del lado largo).
Si el valor de longitud del papel (La) está entre 240 mm y 336 mm, la posición de hendidura (1) se ajusta entre 7 mm y (La - 46) mm (en pasos de 0,1 mm).
Si el valor de longitud del papel (La) está entre 337 mm y 488 mm, la posición de hendidura (1) se ajusta entre (La - 330) mm y 290 mm (en pasos de 0,1 mm).
explicación adicionalLa segunda posición de hendidura y las siguientes se definen a (La - 46) mm del valor superior en 1,0 mm a la posición de hendidura predefinida si la longitud del papel (La) está entre 240 mm y 336 mm. Si la longitud del papel (La) está entre 337 mm y 488 mm, la segunda posición de hendidura y las siguientes se ajustan a 290 mm del valor superior de la posición de hendidura predefinida en 1,0 mm.

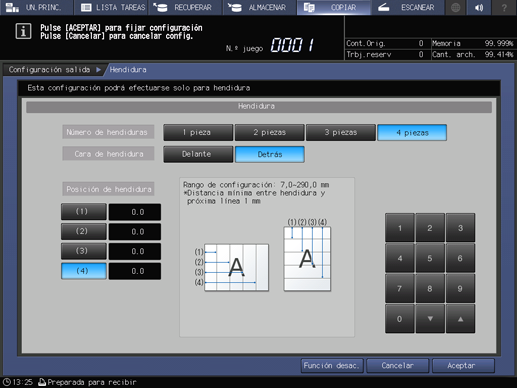

Seleccione la cara de hendidura.
Seleccione Delante o Detrás en Cara de hendidura.
Pulse Aceptar.
explicación adicionalPara recuperar la configuración anterior, pulse Cancelar.
explicación adicionalPara desactivar la función manteniendo la configuración actual, pulse Función desac.
De este modo, se vuelve a la pantalla Config.salida.
Pulse Aceptar en la pantalla Configuración salida para volver a la pantalla COPIAR.
Un icono que representa la función especificada se muestra en Config.salida en la pantalla COPIAR.
Seleccione otras condiciones de copia si lo desea.
Introduzca la cantidad de impresión deseada utilizando el teclado.
Pulse Inicio en el panel de control.
explicación adicionalSi las posiciones de las hendiduras están desplazadas en el papel de salida, vuelva a especificar las posiciones de hendidura en la pantalla de configuración de hendidura que se ha descrito en el paso 6. Por ejemplo, si se ha introducido el valor 210 mm, puede que se haya efectuado una hendidura en la posición de 211 mm debido al estiramiento del papel. En tal caso, introduzca el valor 209 mm.
