La unidad de acabado FS‑532 con la grapadora en el lomo SD‑510 instalada permite a la máquina plegar un papel y crear un cuadernillo de firma de múltiples páginas, plegado y con dos grapas en el centro (grapado en el lomo), siempre que se utilice en combinación con la opción Folleto.
Original | Salida | |
![]() | Pleg&Grapado | Plegado central múl. |
![]() | ![]() |
Elemento | Descripción |
---|---|
Tamaño de papel | A3 short edge feed, B4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed), Personalizado (ancho de 120 mm a 331 mm, largo de 240 mm a 488 mm) / ancho de 4,72" a 13,03", largo de 9,45" a 19,21" |
Peso del papel | Tripa: de 50 g/m2 a 216 g/m2 / de 14 lb Bond a 57 lb Bond Cubierta: de 50 g/m2 a 300 g/m2 / de 14 lb Bond a 81 lb Bond |
Número máx. de hojas | P.cent.múlt.: 5 hojas (de 50 g/m2 a 216 g/m2 / de 14 lb Bond a 57 lb Bond), 1 hoja (de 217 g/m2 a 300 g/m2 / de 58 lb Bond a 81 lb Bond) Plegado y grapado: 25 hojas (de 50 g/m2 a 61 g/m2 / de 14 lb Bond a 17 lb Bond), 20 hojas (de 62 g/m2 a 80 g/m2 / de 18 lb Bond a 21 lb Bond), 16 hojas (de 81 g/m2 a 91 g/m2 / de 22 lb Bond a 24 lb Bond), 5 hojas (de 92 g/m2 a 216 g/m2 / de 25 lb Bond a 57 lb Bond) |
Output Tray | Bandeja pleg. múlt. |
Capacidad de la bandeja | 35 juegos (de 1 a 5 hojas plegadas en Plegado múltiple por la mitad) 35 juegos (de 2 a 5 hojas plegadas y grapadas en Plegado y Grapado) 25 juegos (de 6 a 10 hojas plegadas y grapadas en Plegado y Grapado) 15 juegos (de 11 a 25 hojas plegadas y grapadas en Plegado y Grapado) |
requisito previoSe selecciona automáticamente Folleto en Aplicación.
requisito previoZoom auto. se ajusta automáticamente. La opción Pap.autom. no puede utilizarse de forma combinada.
requisito previoSeleccione el modo de copia 1->2 o 2->2.
requisito previoAbra la bandeja plegadora con el asa de entrega de papel antes de ejecutar una impresión con el modo Pleg.Ygr. o el modo P.cent.múlt. Utilice el asa de entrega de papel para extraer las hojas de salida.
Coloque el original.
Pulse la ficha COPIAR para mostrar la pantalla COPIAR.
Pulse Config.salida.

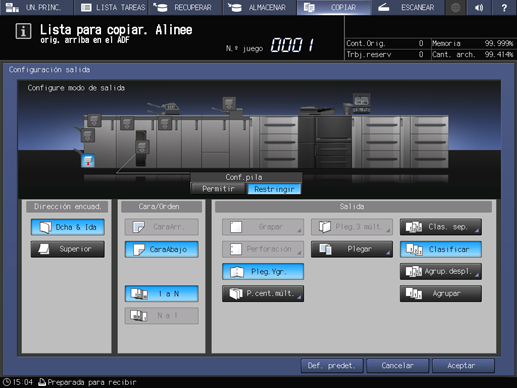

Aparece la pantalla Config.salida.
Seleccione Pleg.Ygr. o P.cent.múlt. debajo de Salida.
La imagen frontal de la máquina que aparece en la pantalla Configuración salida muestra que la bandeja plegadora está actualmente seleccionada como bandeja de salida.
Pulse Aceptar en la pantalla Configuración salida.
Se vuelve a la pantalla COPIAR.
El icono de configuración de salida especificado se visualiza debajo de Configuración salida en la pantalla COPIAR.
Abra la bandeja plegadora con el asa de entrega de papel.
Para obtener más información sobre cómo se utiliza el asa de entrega de papel, consulte Vaciado del depósito de residuos de perforado.
