Ajustes del papel en las bandejas

Cada bandeja de papel tiene predefinidas ciertas especificaciones de papel. Si carga papel que no cumple los ajustes de la bandeja, siga los pasos que se indican a continuación para cambiar la Configuración del papel.

  1. Coloque papel de copia en la bandeja cuya configuración deba cambiarse.

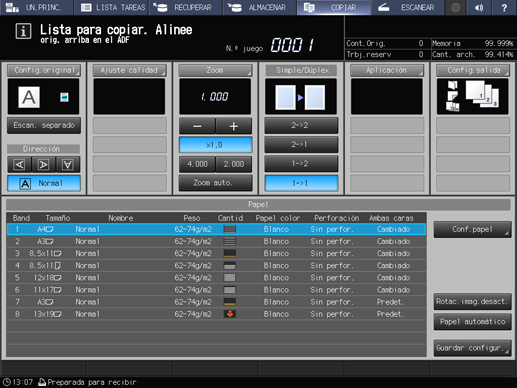

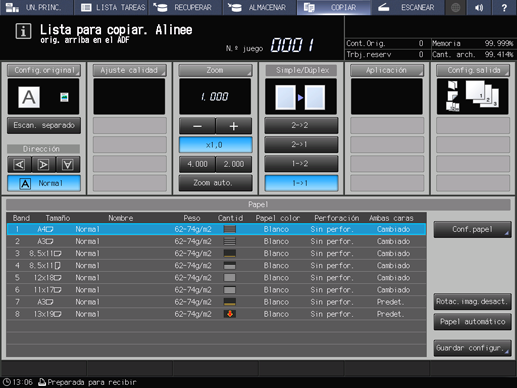

  2. Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

  3. Compruebe la configuración de papel de cada bandeja en Papel.

    • explicación adicionalCada línea muestra Tamaño, Nombre, Peso, Cantid, Papel color, Perforación y Ambas caras en la configuración del papel de cada bandeja. En Nombre se incluye generalmente el tipo de papel o un nombre de perfil registrado previamente que representa un conjunto de especificaciones del papel.

  4. Pulse Conf. papel.

    • explicación adicionalPuede realizar la misma configuración para Conf. papel en la pantalla COPIAR y la Configuración pap. en la pantalla UN.PRINC.

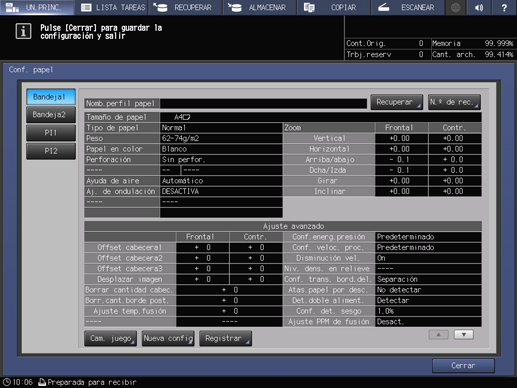

    Aparece la pantalla Conf. papel.

  5. Pulse la tecla de la bandeja para cambiar la configuración del papel.

    • explicación adicionalLas teclas de las bandejas aparecen en la parte izquierda de la pantalla Configuración papel. Al pulsar la tecla de una bandeja, se abre otra pantalla que muestra las especificaciones del papel para esa bandeja en la parte derecha.

    • explicación adicionalSi se conoce el número de perfil de las condiciones de papel que se van a recuperar, pulse N.º de rec. Puede introducir el número de perfil para recuperar fácilmente el perfil y definir los ajustes.

  6. Pulse Recuperar, Cam. juego o Nueva config.

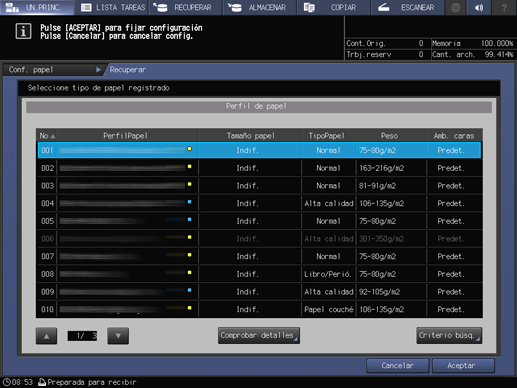

    Al pulsar Recuperar, se muestra la pantalla Recuperar en la que pueden seleccionarse las especificaciones del papel registrado. Continúe en el paso 7.

    Si pulsa Camb. juego o Nueva config se abre la pantalla Cambiar juego individual para cambiar las opciones de forma individual. Continúe en el paso 11.

    • explicación adicionalSi pulsa Camb. juego se visualiza el valor de ajuste actual.

    • explicación adicionalSi pulsa Nueva config se visualiza el valor predeterminado registrado en la máquina.

  7. Pulse down o up en la pantalla Recuperar, seleccione el perfil de papel deseado en la lista y pulse Comprobar detalles.

    • explicación adicionalSi el perfil de papel especificado no cumple las especificaciones de la bandeja seleccionada, se mostrará en gris. En este caso, cambie la bandeja que se va a utilizar.

  8. Se muestra más información sobre la entrada seleccionada.

    Cuando termine de consultar esta información, pulse Cerrar.

  9. Pulse Aceptar en la pantalla Recuperar.

    Se vuelve a la pantalla Conf. papel.

    • explicación adicionalEl Nomb.perfil papel cambia para mostrar el que figura en las especificaciones recuperadas.

    Si no desea cambiar la configuración de los tipos de papel, vaya al paso 30.

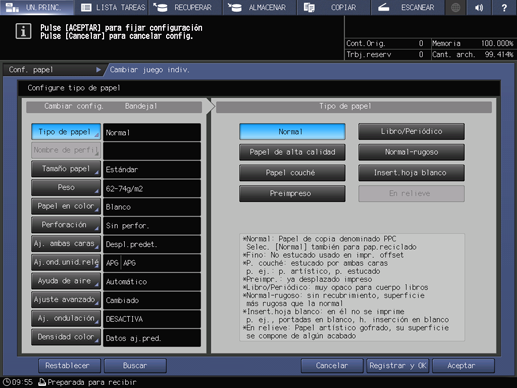

  10. Pulse Cam. juego.

  11. Seleccione la configuración correspondiente de las opciones que se muestran en el campo Tipo de papel.

    • explicación adicionalPara seleccionar En relieve, asigne un Peso de 75 g/m2 / 20 lb Bond o más.

    • explicación adicionalSi pulsa Buscar, podrá buscar un perfil de papel registrado en la configuración de papel que se muestra en ese momento.

    • explicación adicionalSi pulsa Reiniciar podrá cambiar del valor de ajuste actual al valor predeterminado registrado en la máquina.

  12. Pulse Tamaño papel.

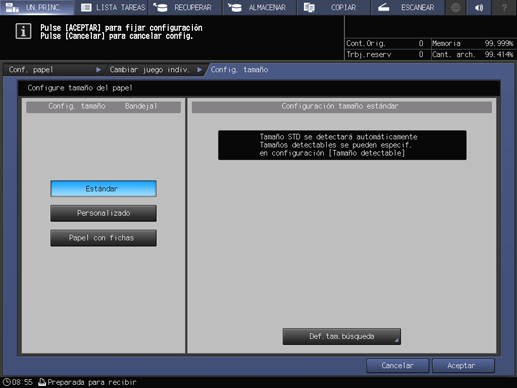

    Aparece la pantalla Config. tamaño.

  13. Seleccione la opción deseada entre Estándar, Personalizado y Papel con fichas.

    Continúe en el paso 14 si ha seleccionado Estándar.

    Continúe en el paso 15 si selecciona Personalizado.

    Continúe en el paso 16 si selecciona Papel con fichas.

    • explicación adicionalSi se selecciona la bandeja superiorPI1 o la bandeja inferiorPI2 de la unidad de inserción posterior PI-502 en el paso 5, no se muestra Papel con fichas. En ese caso, no podrá cargar papel con fichas para ejecutar una tarea.

    • explicación adicionalSi se selecciona PB en el paso 5, no se muestra Estándar ni Papel con fichas.

    • explicación adicionalSi se selecciona la unidad de alimentación de papel PF-709 - de Bandeja 3 a Bandeja 8 o la unidad de alimentación de papel PF-710 - de Bandeja 3 a Bandeja 11 en el paso 5, se muestra Postal como disponible.

  14. Si selecciona Estándar la máquina detecta automáticamente el tamaño de papel estándar cargado en la bandeja.

    • explicación adicionalSin embargo, hay un grupo de tamaños de papel que la máquina no puede distinguir porque son bastante similares entre ellos. Es necesario identificar manualmente al menos un tamaño que la máquina pueda detectar.

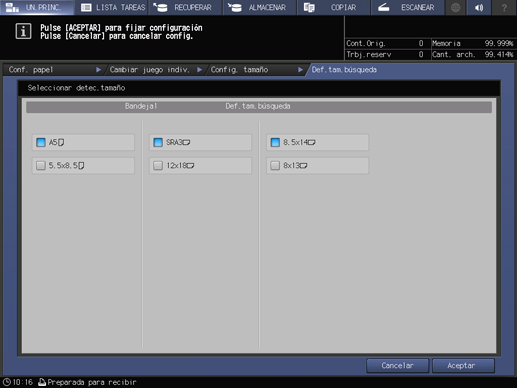

    Pulse Def.tam.búsqueda. Aparece la pantalla Def.tam.búsqueda.

    Se muestran los tamaños que la máquina no puede distinguir agrupados por columnas. Marque el tamaño deseado en cada columna. Pulse Aceptar.

    • explicación adicionalLos tamaños detectables pueden variar dependiendo de si se selecciona ACT. o DESACT. para el uso de Tamaño K en la configuración de administrador proporcionada en la pantalla del Menú utilidades. Para obtener más información, consulte Tamaño K.

    • explicación adicionalLos tamaños estándar detectables varían según la bandeja de papel.

    Continúe en el paso 17.

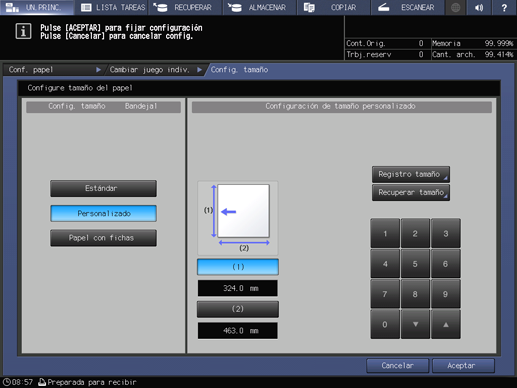

  15. Si selecciona Personalizado, se muestra la pantalla Configuración de tamaño personalizado.

    Para especificar un tamaño personalizado:

    • explicación adicionalPulse (1) y después utilice el teclado del panel táctil, down, up o el teclado del panel de control para introducir el ancho del papel deseado.

    • explicación adicionalPulse (2) y después utilice el teclado del panel táctil, down, up o el teclado del panel de control para introducir el largo del papel deseado.

    • explicación adicionalPulse (3) y después utilice el teclado del panel táctil, down, up o el teclado del panel de control para introducir el valor de recorte deseado para las cubiertas que se utilicen en modo plegar y grapar/plegado central multihoja. El botón para introducir el valor de recorte únicamente se visualiza en máquinas que tengan instalada la grapadora en lomo SD-506 o la grapadora en lomo SD-513.

    Para registrar un tamaño personalizado:

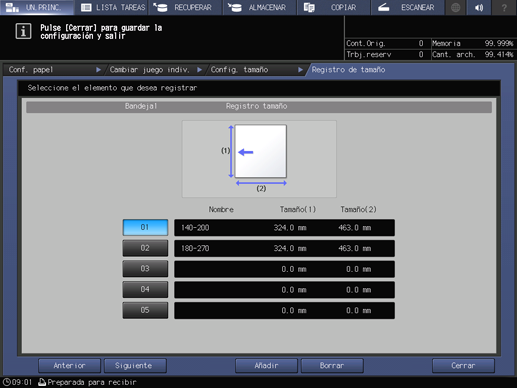

    • explicación adicionalDespués de introducir el valor, pulse Registro tamaño. Aparece la pantalla Registro tamaño.

    • explicación adicionalVisualice la entrada que desee usando los botones Anterior y Siguiente cuando necesite desplazarse por las opciones. En la pantalla se muestran las entradas del 01 al 20.

    • explicación adicionalPulse la tecla del número que está a la izquierda de la entrada que desee y después pulse Añadir. Aparece la pantalla Configuración nombre tamaño personal.

    • explicación adicionalIntroduzca el nombre que desee. Se pueden introducir hasta 20 caracteres de un byte.

    • explicación adicionalPulse Aceptar.

    Para recuperar un tamaño personalizado registrado:

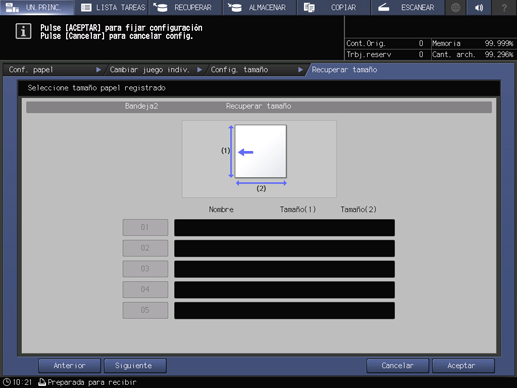

    • explicación adicionalPulse Recuperar tamaño. Aparece la pantalla Recuperar tamaño.

    • explicación adicionalUtilice las teclas Anterior y Siguiente para desplazarse hasta el tamaño personalizado correspondiente. En la pantalla se muestran las entradas del 01 al 20.

    • explicación adicionalPulse el botón con el número del tamaño personalizado que va a utilizar y, a continuación, pulse Aceptar.

    Continúe en el paso 17.

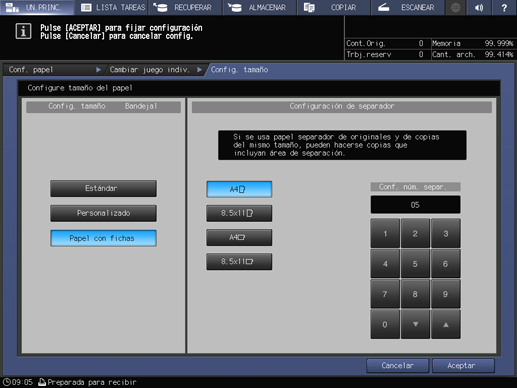

  16. Si selecciona Papel con fichas, aparece la pantalla Configuración de separador.

    Seleccione A4, 8,511, A4 o 8,511.

    Si es una bandeja (de Bandeja 3 a Bandeja 11) de la unidad de alimentación de papel PF-710 o una bandeja (de PI-PFU1 a PI-PFU3) de la unidad de inserción posterior de gran capacidad PI-PFU, A4 y 8,511 solo se visualizan.

    Utilice el teclado del panel táctil, down, up, o el teclado del panel de control para introducir el número de separadores. El número de fichas permitidas es de 1 a 15.

    Pulse Aceptar.

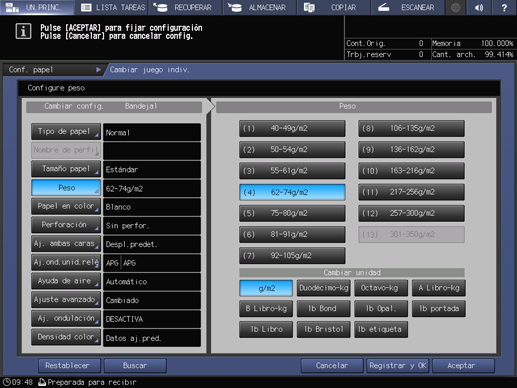

  17. Pulse Peso.

    Aparece la pantalla Peso. Seleccione la tecla del peso deseado debajo del ajuste Peso.

    • explicación adicionalLa bandeja de portadasPB de la unidad de encuadernación PB-503 no incluye las siguientes opciones: (1)40-49 g/m2 / (1)10-13 lb Bond, (2)50-54 g/m2 / (2)14-15 lb Bond, (3)55-61 g/m2 / (3)16-17 lb Bond, (4)62-74 g/m2 / (4)18-19 lb Bond, (5)75-80 g/m2 / (5)20-21 lb Bond, (11)217-256 g/m2 / (11)58-68 lb Bond,(12)257-300 g/m2 / (12)69-81 lb Bond y (13)301-350 g/m2 / (13)82-93 lb Bond.

    • explicación adicionalLa bandeja superiorPI1 y la bandeja inferiorPI2 de la unidad de inserción posterior instalada en la unidad de plegado FD-503 no incluye las siguientes opciones: (1)40-49 g/m2 / (1)10-13 lb Bond y (13)301-350 g/m2 / (13)82-93 lb Bond. Al cargar portadas para encuadernación a la americana cuando la unidad de encuadernación PB-503 está instalada en la máquina, no puede pulsar Iniciar en el panel de control si está seleccionado (2)50-54 g/m2 / (2)14-15 lb Bond, (3)55-61 g/m2 / (3)16-17 lb Bond, (4)62-74 g/m2 / (4)18-19 lb Bond, (5)75-80 g/m2 / (5)20-21 lb Bond, (11)217-256 g/m2 / (11)58-68 lb Bond o (12)257-300 g/m2 / (12)69-81 lb Bond.

    • explicación adicionalLa bandeja superiorPI1 y la bandeja inferiorPI2 de la unidad de inserción posterior PI-502 no ofrecen las opciones siguientes: (1)40-49 g/m2 / (1)10-13 lb Bond y (13)301-350 g/m2 / (13)82-93 lb Bond.

    Seleccione el botón de la unidad que desee debajo de Cambiar unidad. En la pantalla se muestra el peso del papel de la unidad seleccionada.

  18. Pulse Papel en color.

    Seleccione la tecla del papel de color que desee.

    Para especificar un nombre de color:

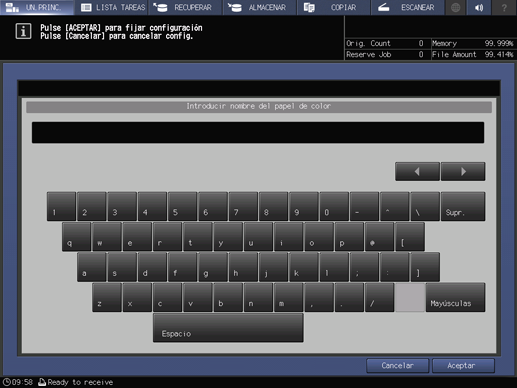

    Pulse Color de usuario. Se visualiza la pantalla Introducir nombre del papel de color.

    Introduzca el nombre de color deseado. Se pueden introducir hasta 20 caracteres de un byte.

    Pulse Aceptar.

    • explicación adicionalPara cambiar el nombre de color especificado, pulse Intr.nombre color para visualizar la pantalla Introducir nombre del papel de color y cámbielo.

    Para registrar un nombre de color:

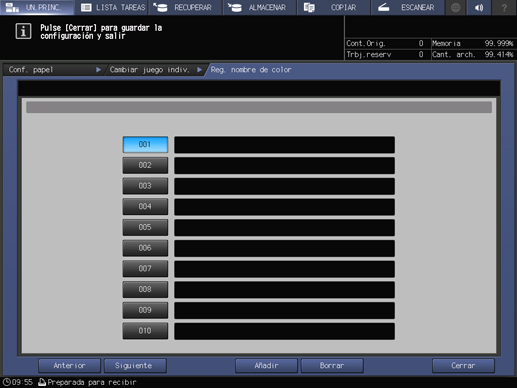

    Pulse Registrar. Aparece la pantalla Reg. nombre de color.

    Visualice la tecla del número que va a registrar utilizando los botones Anterior y Siguiente según sea necesario para desplazarse. En la pantalla, se muestran las entradas del 001 al 100.

    Pulse la tecla del número que va a registrar y, a continuación, pulse Añadir.

    Introduzca el nombre del color que va a registrar y, a continuación, pulse Aceptar.

    • explicación adicionalPara eliminar un nombre de color registrado, pulse la tecla del número correspondiente y, a continuación, pulse Borrar.

    Para recuperar un nombre de color registrado:

    Pulse Recuperar. Aparece la pantalla Rec. nombre de color.

    Visualice la tecla del número correspondiente, usando los botones Anterior y Siguiente cuando necesite desplazarse por las opciones. En la pantalla, se muestran las entradas del 001 al 100.

    Pulse la tecla del número correspondiente a la izquierda del nombre de color que va a utilizar y, a continuación, pulse Aceptar.

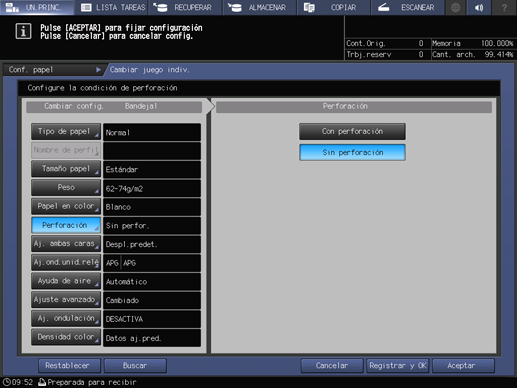

  19. Pulse Perforación.

    Seleccione Con perforación cuando cargue hojas con orificios de encuadernación y seleccione Sin perforación cuando cargue hojas sin orificios de encuadernación.

  20. Pulse Aj. ambas caras.

    Aparece la pantalla Ajuste ambas caras.

    Para obtener más información sobre el ajuste de ambas caras, consulte ¿Qué es el ajuste de ambas caras?.

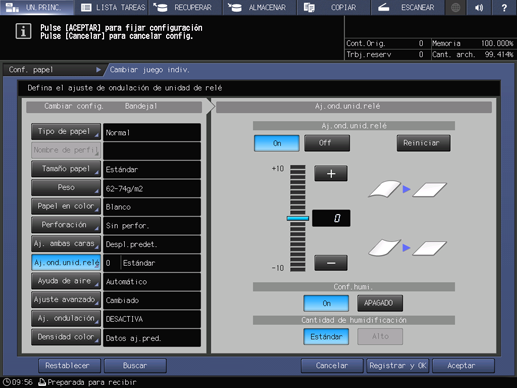

  21. Pulse Aj.ond.unid.relé.

    Aparece la pantalla Aj.ond. unid.relé.

    Para obtener más información sobre Aj.ond.unid.relé, consulte Aj.ond.unid.relé.

    • explicación adicionalConf.humi. está disponible cuando el humidificador HM-103 está instalado en la unidad de relé RU-518.

    • explicación adicionalSi el peso del papel Estucado tiene un valor entre 81 g/m2 y 135 g/m2 / entre 22 lb Bond y 36 lb Bond, no podrá ajustar la Conf.humi. a ON.

    • explicación adicionalSi se cambia el Tipo de papel mientrasConf.humi. tiene el valor ON, Conf.humi. cambiará forzosamente a OFF.

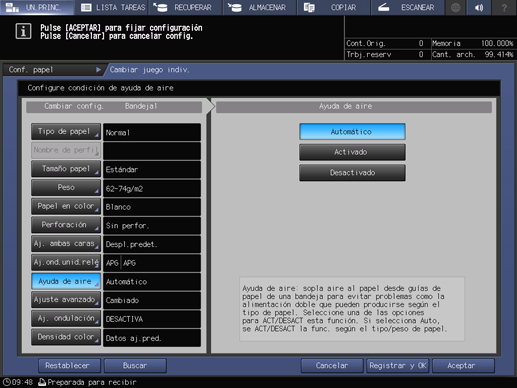

  22. Pulse Ayuda de aire.

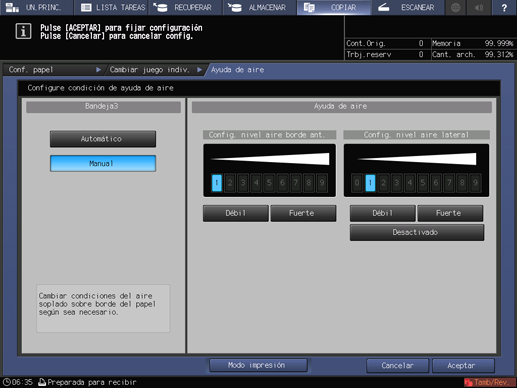

    Si selecciona de la Bandeja 3 a la Bandeja 11 de la unidad de alimentación de papel PF-710 o de la PI-PFU1 a la PI-PFU3 de la unidad de inserción posterior de gran capacidad PI-PFU y pulsa Ayuda de aire en el paso 5, se visualiza la pantalla Ayuda de aire como se muestra a continuación.

    Seleccione Automático o Manual.

    • explicación adicionalSi selecciona Manual, podrá pulsar Débil o Fuerte en Config. nivel aire lateral de Config. nivel aire borde ant. para cambiar el volumen de aire en nueve niveles.
      En Config. nivel aire lateral, se puede seleccionar la opción Desactivado.

    Si selecciona la Bandeja 1 o la Bandeja 2 del cuerpo principal, de la Bandeja 3 a la Bandeja 8 de la unidad de alimentación de papel PF-709 o PB de la unidad de encuadernación PB-503 y pulsa Ayuda de aire en el paso 5, se visualiza la pantalla Ayuda de aire como se muestra a continuación.

    Seleccione el que desee entre Automático, Activado y Desactivado.

    Pulse Aceptar.

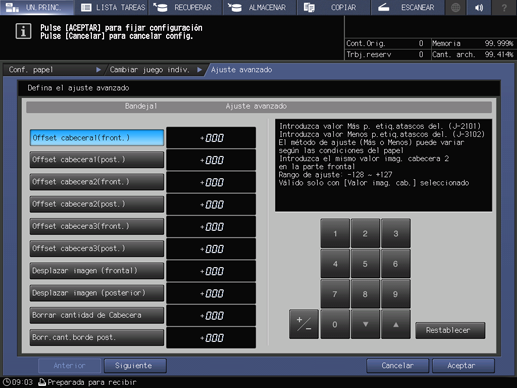

  23. Pulse Ajuste avanzado.

    • explicación adicionalEn Ajuste temp.fusión que se muestra tras pulsar Siguiente en Offset cabecera1(front.), seleccione el botón del elemento de ajuste deseado y después utilice el teclado del panel táctil, down, up o pulse el teclado del panel de control para introducir el valor numérico.

    • explicación adicionalPulse +/- para especificar si el valor es positivo o negativo.

    • explicación adicionalPulse Siguiente para visualizar la pantalla de configuración.

    • explicación adicionalRealice los siguientes ajustes de configuración.
      Offset cabecera1(front.) Para Offset cabecera3(post.), Borrar cantidad de Cabecera / Borr.cant.borde post., Ajuste temp.fusión, Aj.veloc.rodillo transp.IQ, Conf.energ.presión, Conf. veloc. proc., Aj. de disminución de vel. proceso mte. trama., Nivel dens. en relieve, Conf. trans. bord. del., Det.atas.papel por desc., Det.doble aliment., Conf. det. sesgo, Ajuste PPM de fusión, Aj. pres. transp., Limp. correa transf., Fus.:redu.ajus.arrug., Ajus.centrado(frontal), Ajus.centrado(posterior), Ajuste posic. del borde del obt. aire PFU., Temp. flot. papel PFU, Contr. rot. invert. de rod. prerreg. PFU

    • explicación adicionalPulse Aceptar para completar la configuración. Para anular el cambio, pulse Cancelar.

  24. Pulse Aj. de ondulación.

    Se visualiza la pantalla Aj. de ondulación.

    Seleccione el que desee entre Corregir hacia arriba, Corregir hacia abajo y DESACTIVA.

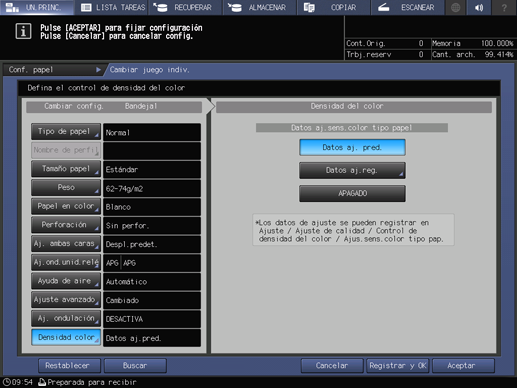

  25. Pulse Densidad del color.

    Aparece la pantalla Densidad color.

    • explicación adicionalSi selecciona Ajuste - Ajuste de calidad - Control de densidad de color - Configuración básica y ajusta Usar contr. man. dens. color a ON, podrá definir los ajustes de control de densidad del color.

    Seleccione el que desee entre Datos aj. pred., Datos aj. reg. y APAGADO.

    • explicación adicionalSi se selecciona Datos aj. pred. se ejecuta la corrección gamma (control de densidad de color) tomando como base los valores de ajuste especificados previamente en la máquina.

    • explicación adicionalAl seleccionar Datos aj. reg. se visualiza la pantalla Lista aj.sens.color tipo papel.
      Seleccione el número de registro deseado y pulse Aceptar. La lista de la pantalla Lista aj.sens.color tipo papel muestra los valores de ajuste del color para cada tipo de papel que están registrados en Ajuste - Ajuste de la calidad - Control de densidad de color.

    • explicación adicionalSi se selecciona APAGADO, Control de densidad de color deja de estar disponible.

  26. Ha finalizado la configuración de papel.

    • explicación adicionalPara aplicar y registrar las condiciones del papel, pulse Registrar y OK. Continúe en el paso 27.

    • explicación adicionalPara aplicar únicamente las condiciones del papel sin registrarlas, pulse Aceptar. Continúe en el paso 30.

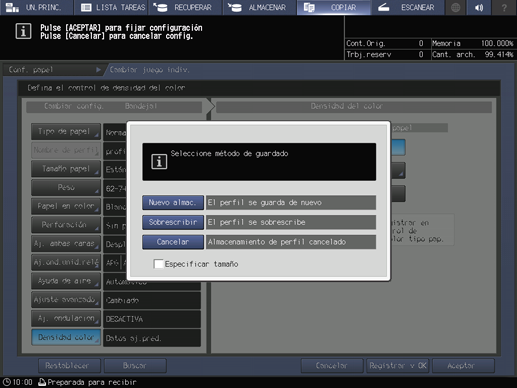

  27. Seleccione un método de almacenamiento.

    • explicación adicionalSi selecciona Nuevo almac., continúe en el paso 28.

    • explicación adicionalSi selecciona Sobrescribir se sobrescriben las condiciones de papel registradas.

    • explicación adicionalPara guardar también el tamaño de papel, seleccione la casilla de verificación Especificar tamaño.

    • explicación adicionalSi la casilla de verificación Especificar tamaño no está seleccionada, el tamaño de papel se almacena como Indiferente.

  28. Introduzca un nombre para la configuración de papel registrada.

    • explicación adicionalPara el nombre del perfil de papel, se pueden introducir hasta 25 caracteres de dos bytes o 50 caracteres de un byte.

  29. Pulse Aceptar.

    Las condiciones de papel se registran en el perfil con el número más bajo.

    Se vuelve a la pantalla Conf. papel.

  30. Pulse Cerrar.

    Se vuelve a la pantalla UN.PRINC. o la pantalla COPIAR.
