[Diagnosi dell'immagine]
Descrizione generale
Il sistema dotato di Unità Intelligent Quality Care IQ-501 può eseguire una diagnosi per trovare le cause di diversi difetti sulle immagini, incluse linee e macchie (contorni bianchi e colorati, chiazze o segni bianchi e neri) utilizzando la funzione [Diagnosi dell'immagine]. Sulla base dei risultati della diagnosi è pertanto possibile eseguire diverse regolazioni per provare a migliorare la stabilità della qualità immagine.
Si consiglia di eseguire la diagnosi dell'immagine una volta al giorno dopo l'attivazione del sistema.
La [Diagnosi dell'immagine] include le due tipologie seguenti.
[Diagnosi semplice]: emettere i diagrammi a bande orizzontali e verticali e il diagramma della diagnosi dell'immagine dal dispositivo, scansionare il diagramma con l'Unità Intelligent Quality Care IQ-501 ed eseguire la [Diagnosi semplice].
[Diagnosi dettagliata]: emettere un diagramma della diagnosi dettagliata dal dispositivo, scansionare il diagramma con l'Unità Intelligent Quality Care IQ-501, eseguire la [Diagnosi dettagliata] e, se vengono rilevate anomalie nelle immagini, regolare di conseguenza.
NOTA
- [Diagnosi dell'immagine] non è visualizzata in base alle impostazioni predefinite. Per usare questa impostazione, contattare l'addetto all'assistenza.
NOTA
- Per utilizzare questa funzione, è richiesta la Unità Intelligent Quality Care IQ-501 opzionale.
Consigli
- Eseguire la [Diagnosi dell'immagine] utilizzando la carta utilizzata quando si registra la densità target della densità massima.
- Una volta terminate l'analisi e la diagnosi dell'immagine, saranno generati i "dati sull'analisi della diagnosi" e i "dati sull'immagine di scansione della diagnosi". I dati di diagnosi generati possono essere inviati all'addetto all'assistenza sotto forma di registro. Per informazioni dettagliate sull'invio dei registri, fare riferimento a [Errore permesso invio immag.]oppure contattare l'addetto all'assistenza.
- Il numero di fogli del diagramma di regolazione emessi per ciascuna diagnosi è incluso nel conteggio delle stampe.
Riferimento
- Per informazioni dettagliate sul tipo di diagramma e sul numero di copie in uscita per [Diagnosi semplice] e [Diagnosi dettagliata], fare riferimento a Cosa è il [Diagnosi dell'immagine]?.
Impostare il collegamento tra [Diagnosi semplice] e [Diagnosi dettagliata]
Procedere all'impostazione in modo da eseguire automaticamente la [Diagnosi dettagliata] quando viene rilevata un'anomalia nella [Diagnosi semplice].
È inoltre possibile impostare lo standard di ispezione (livello di diagnosi) per la [Impostazione livello diagnosi].
Procedura
1

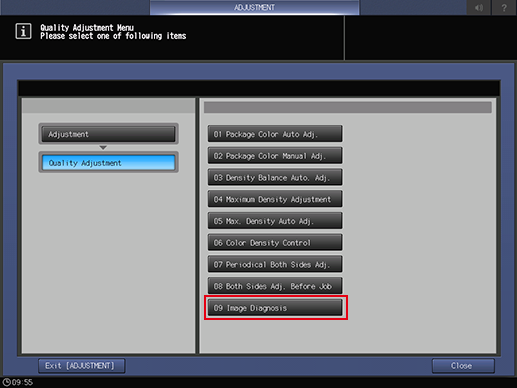

Premere [Regolazione]- [Diagnosi dell'immagine].
Per informazioni dettagliate, fare riferimento a Cosa è il [Diagnosi dell'immagine]?.
2

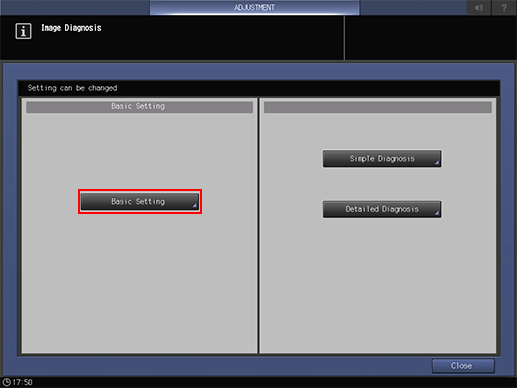

Premere [Impostazione di base].
3

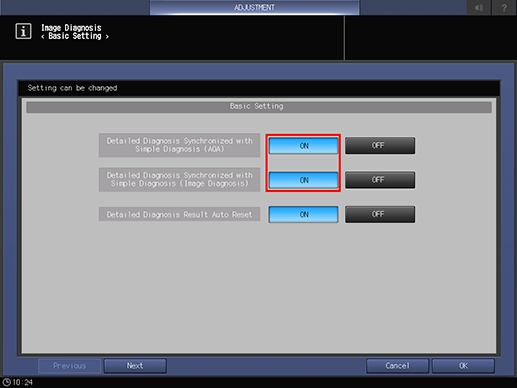

Modificare [Diagnosi dettagliata sincronizzatacon diagnosi semplice (AQA)] e [Diagnosi dettagliata sincronizzata condiagnosi semplice (Diagnosi immagine)] in [Attiva].
NOTA
- I criteri di ispezione (livello di diagnostica) devono essere impostati in anticipo per eseguire la [Diagnosi dettagliata sincronizzatacon diagnosi semplice (AQA)]. Per ulteriori dettagli, contattate il tecnico dell'assistenza.
4
Se non si vuole conservare il risultato della [Diagnosi dettagliata] e si desidera effettuare un reset automatico, impostare [Attiva] con [Ripri.auto. risultati diagnosi dettag.].
5
Premere [Modificare] su [Impostazione livello diagnosi] per impostare lo standard di ispezione (livello di diagnosi). Per informazioni dettagliate su ciascuna voce, fare riferimento a Procedura di impostazione.
NOTA
- Per la visualizzazione di [Impostazione livello diagnosi] è necessaria un'impostazione dell'addetto all'assistenza (CE). Contattare l'addetto all'assistenza.
6
Premere [OK].
Esecuzione della [Diagnosi dell'immagine]:[Diagnosi semplice]
Emettere il diagramma ed eseguire una semplice [Diagnosi dell'immagine] utilizzando l'Unità Intelligent Quality Care IQ-501.
Video della procedura
Procedura
1
Premere [Regolazione]- [Diagnosi dell'immagine].
Per informazioni dettagliate, fare riferimento a Cosa è il [Diagnosi dell'immagine]?.
2

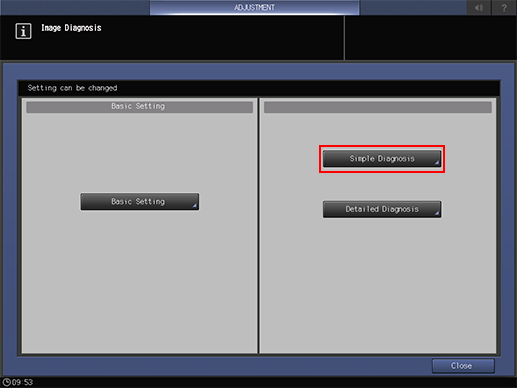

Premere [Diagnosi semplice].
3

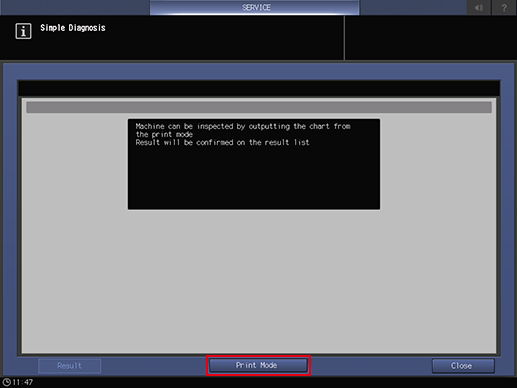

Premere [Modo stampa].
4

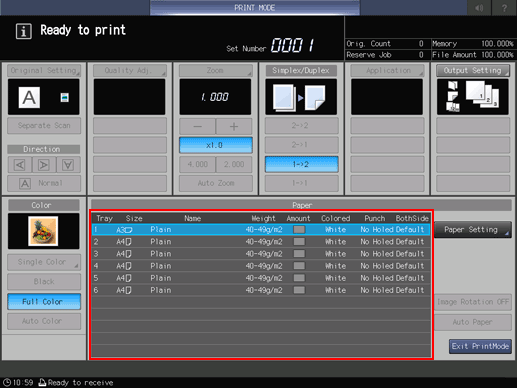

Selezionare un formato di carta per il diagramma.
Caricare nel vassoio la carta con larghezza di 279,4 mm o più, e lunghezza compresa tra 420,0 mm e 487,7 mm, quindi selezionare il pulsante relativo a quel vassoio.
5
Premere Avvio su Pannello di controllo.

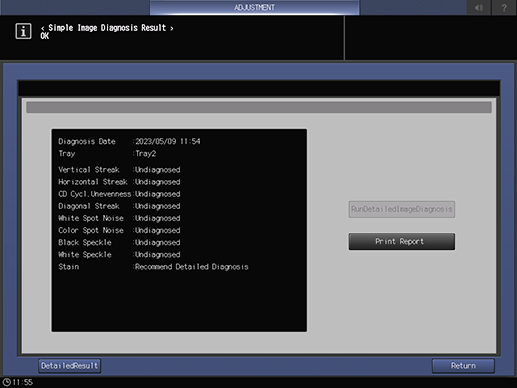

Vengono emessi i diagrammi e vengono visualizzati i [< Risultati diagnosi semplice immagine >].
6
Le voci per le quali sono state rilevate anomalie sono visualizzate in [Consigliabile diagnosi dettagl.]. Si consiglia di eseguire la [Diagnosi dettagliata] premendo [EseguiDiagnDettagliImmag].
Premere [Risultato] sulla schermata [Diagnosi semplice] per controllare i risultati diagnostici passati.
7
Per stampare i risultati diagnostici, premere [Stampa rapporto].
Esecuzione della [Diagnosi dell'immagine]:[Diagnosi dettagliata]
Emettere il diagramma ed eseguire una [Diagnosi dell'immagine] dettagliata utilizzando l'Unità Intelligent Quality Care IQ-501. Le regolazioni sono eseguite automaticamente se è generata un'immagine anomala.
Video della procedura
Procedura
1
Premere [Regolazione]- [Diagnosi dell'immagine].
Per informazioni dettagliate, fare riferimento a Cosa è il [Diagnosi dell'immagine]?.
2

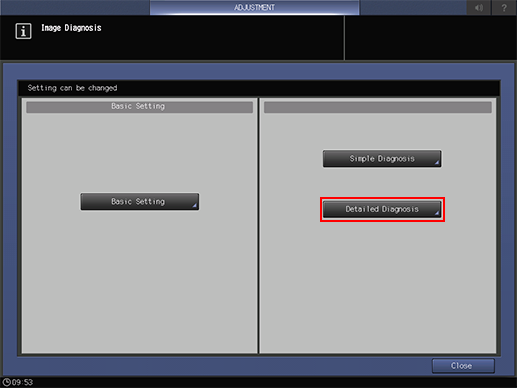

Premere [Diagnosi dettagliata].
3
Selezionare la voce da diagnosticare, quindi premere [Modo stampa].
Dopo avere selezionato [ON] per la voce da diagnosticare, selezionare almeno 1 colore per il [Colore destinazione].
Se si seleziona [Predefinito], per ogni voce di diagnosi vengono selezionati [ON] e [Colore destinazione].
4
Selezionare un formato di carta per il diagramma.
Caricare nel vassoio la carta con larghezza di 279,4 mm o più, e lunghezza compresa tra 420,0 mm e 487,7 mm, quindi selezionare il pulsante relativo a quel vassoio.
5
Premere Avvio su Pannello di controllo.

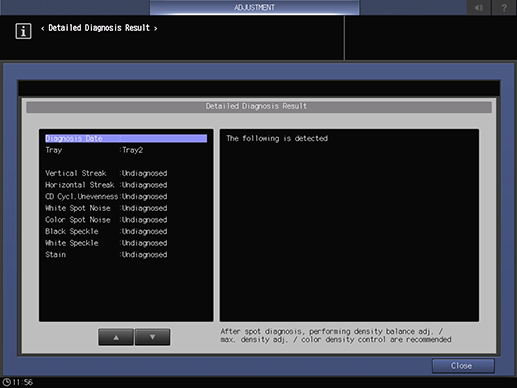

Viene emesso il diagramma della diagnosi selezionato al passo 3, quindi sono visualizzati i [Risultati diagnosi dettagliata].
[L'autocorrez.termin.]: voce con diagnosi completata. Verificare la carta emessa.
[Non diagnosticato]: voci di diagnosi non selezionate al passo 3.
Una volta terminate l'analisi e la diagnosi dell'immagine, saranno generati i dati sull'analisi della diagnosi e i dati sull'immagine di scansione della diagnosi. I risultati diagnostici generati sono inviati al rispettivo centro servizi sotto forma di registro, se ciò è autorizzato nelle impostazioni. Per informazioni dettagliate sull'invio dei registri, fare riferimento a [Errore permesso invio immag.]oppure contattare l'addetto all'assistenza.
6
Per verificare la qualità dell'immagine dopo la [Diagnosi dettagliata], produrre un diagramma di riferimento AQA.
7
Controllare la qualità dell'immagine.
