Regolazioni di precisione sul lato posteriore
Descrizione generale
Una funzionalità di regolazione utile per regolare la posizione dell'immagine e l'ingrandimento dell'immagine sul lato posteriore in base ai risultati di uscita dei dati effettivi del lavoro.
Procedura
1
Emettere tre copie dei dati del lavoro che saranno effettivamente utilizzati dal vassoio di cui è stata effettuata la "RegEntrambLat".
2

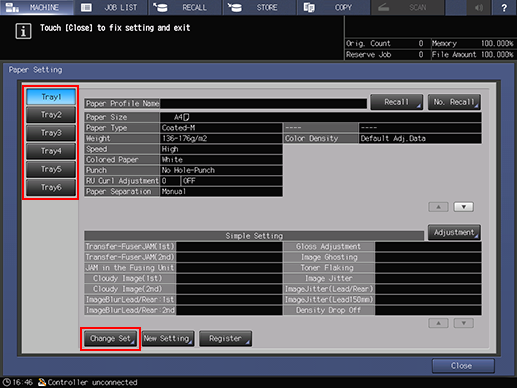

Premere [Impostazione carta] sulla schermata dell'[UNITÀ PRINC.], selezionare il vassoio dal quale i dati sono stati emessi, quindi premere [Modif. imp.].
3

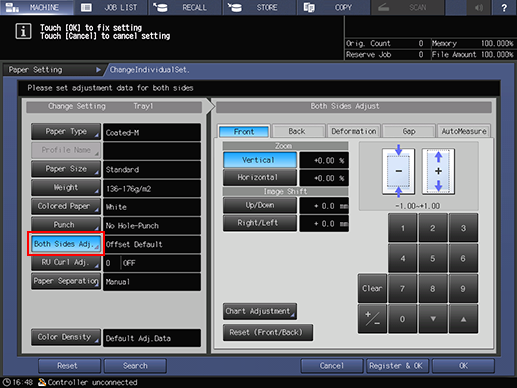

Premere [Reg entr facc].
4
Premere [Posteriore].
5
Verificare la deviazione nell'ingrandimento del lato posteriore dall'immagine di tale lato nelle stampe del 2° e 3° foglio tra lavori emessi al passo 1.

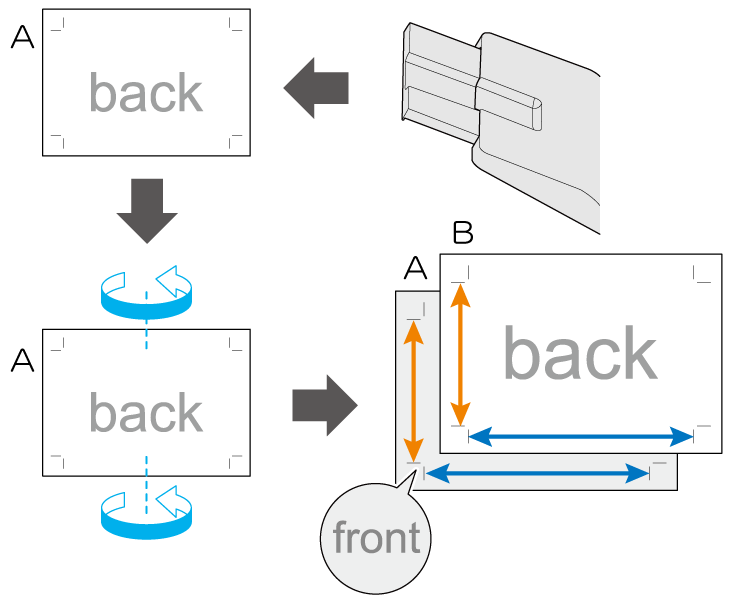

Posizionare la carta in modo che il lato anteriore di un foglio (il 2° foglio emesso) sia rivolto verso l'alto e il lato posteriore di un altro foglio (il 3° foglio emesso) sia rivolto verso l'alto, quindi confrontare lo spazio delle immagini sui lati anteriore e posteriore. Quando si inverte la carta, capovolgerla utilizzando la direzione trasversale come asse di rotazione.
A: 2° foglio B: 3° foglio
6
Se lo spazio sulle immagini dei lati anteriore e posteriore non è coerente, inserire i valori di regolazione in [Verticale] (direzione trasversale) e [Orizzontale] (direzione di alimentazione).
I valori di regolazione cambiano con incrementi dello 0,01% per ciascun passo.
Intervallo di regolazione: [Verticale] da -1,00 a +1,00, [Orizzontale] da -0,50 a +0,50
Esempio di regolazione dell'ingrandimento immagine: inserire -0,25% come valore di regolazione quando lo spazio dell'immagine del lato anteriore è di 400 mm e quello dell'immagine sul lato posteriore è 401 mm.
7
Premere [OK] quando le regolazioni sono complete.
8
Stampare tre copie degli stessi dati lavoro emessi al passo 1, dallo stesso vassoio.
9
Verificare la deviazione dell'ingrandimento immagine del lato posteriore sul 2° e 3° foglio della carta stampata.
Ripetere i passi da 5 a 8 finché non saranno più presenti deviazioni nell'ingrandimento dell'immagine.
10
Premere [Impostazione carta] sull'[UNITÀ PRINC.], selezionare il vassoio caricato con la carta con cui si vuole eseguire le regolazioni, quindi premere [Modif. imp.].
11
Premere [Reg entr facc].
12
Verificare la deviazione nella posizione del lato posteriore dall'immagine di tale lato nel 2° e 3° foglio stampato tra i lavori emessi dopo la regolazione dell'ingrandimento.

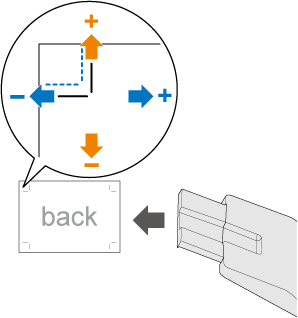

Le linee nere nella figura indicano il lato posteriore e le linee blu tratteggiate indicano il lato anteriore.
13

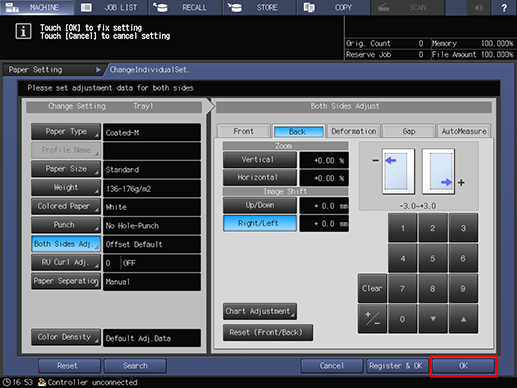

Se le posizioni delle immagini dei lati anteriore e posteriore non sono coerenti, inserire i valori di regolazione in [Su/Giù] (direzione trasversale) e [Destr./Sin.] (direzione di alimentazione).
Quando si sposta l'immagine verso l'alto o verso destra, utilizzare valori positivi (+). Quando si sposta l'immagine verso il basso o verso sinistra, utilizzare valori negativi (-).
Esempio di regolazione della posizione immagine: se l'immagine sul lato posteriore, rispetto all'immagine sul lato anteriore devia di 0,5 mm in basso e 0,3 mm a destra, immettere +0,5 mm in [Su/Giù] e -0,3 mm in [Destr./Sin.].
I valori di regolazione cambiano con incrementi dello 0,1% per passo.
Intervallo di regolazione: [Su/Giù] da -10,0 a +10,0, [Destr./Sin.] da -3,0 a +3,0
14
Premere [OK] quando le regolazioni sono complete.
15
Stampare tre copie degli stessi dati lavoro emessi al passo 1, dallo stesso vassoio.
16
Verificare la deviazione nelle posizioni immagine del lato posteriore sul 2° e 3° foglio della carta stampata.
Ripetere i passi da 12 a 15 finché non saranno più presenti deviazioni nelle posizioni dell'immagine.
