Cosa è il [Brossura]?
Descrizione generale
La funzione Brossatura fresata consente di raggruppare la carta in uscita, incollare il dorso e avvolgerlo in una copertina per realizzare una rilegatura simile a quella di un libro.
Utilizzando una copertina lievemente spessa realizza un formato semplice simile a un libro.
Questa funzione è utile quando si desidera realizzare documenti con un considerevole numero di pagine come un opuscolo.

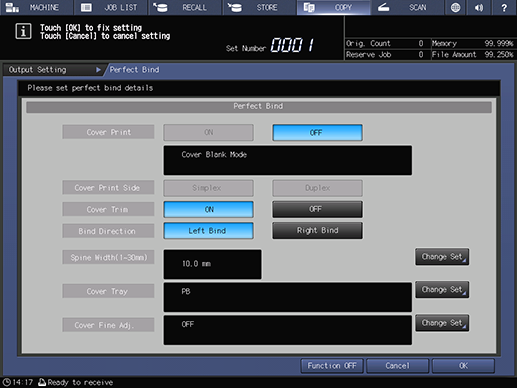

Con l'Brossuratrice PB-503 montata:

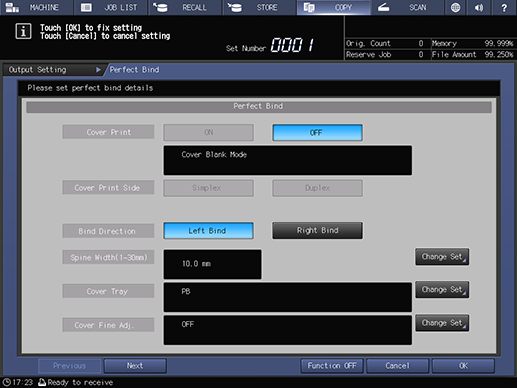

Con la Brossuratrice PB-503 e l'Unità pinzatore a sella SD-513 montate:

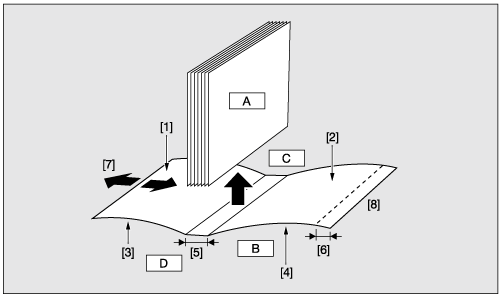

Immagine finita della brossura | |
 | |
A: Corpo B: Copertina C: Parte superiore del foglio D: Parte inferiore del foglio | [1] Lato posteriore della copertina anteriore [2] Lato posteriore della copertina posteriore [3] Lato anteriore della copertina anteriore [4] Lato anteriore della copertina posteriore [5] Spessore dorso [6] Rifilatura copertina [7] Regolazione bordo iniziale copertina [8] Rilegatura sinistra (Parte superiore e parte inferiore del foglio sono invertite per la rilegatura destra) |
NOTA
Per utilizzare questa funzione è necessaria la seguente opzione.
- Brossuratrice PB-503
NOTA
- Se il numero di pagine è inferiore a quello minimo specificato in [Limite conteggio carta] o superiore a quello massimo, le stampe sono eseguite senza avvolgerle nella copertina. Per informazioni dettagliate, fare riferimento a [Limite conteggio carta].
Consigli
Quando il formato del corpo è [8.5e11v], se la rilegatura è eseguita utilizzando la copertina alimentata da uno dei seguenti vassoi carta, lo spessore massimo è inferiore a 30 mm/1,18".
- Vassoio della macchina principale
- Unità di alimentazione carta PF-602m
- Unità di alimentazione carta PF-707m
- Vassoio di bypass multiplo MB-508
- Vassoio di bypass multiplo MB-509
- Unità di grande capacità LU-202m
- Unità di grande capacità LU-202XLm
Consigli
Lo spessore massimo è impostato su uno dei seguenti valori.
- Quando [Rifilatura copert.] è impostato su [Off]: 460 mm - (216 mm e 2) = 28 mm
- Quando [Rifilatura copert.] è impostato su [On]: 460 mm - (216 mm e 2) - (quantità di taglio 3 mm) = 25 mm
Consigli
Quando il formato del corpo è [8.5e11v], se la rilegatura è eseguita con uno spessore superiore al limite massimo, alimentare la carta da uno dei seguenti vassoi carta.
- Vassoio copertina di Brossuratrice PB-503
- Vassoio superiore/Vassoio inferiore dell'Inseritore copertine (Unità di piegatura FD-503)
Voci di impostazione
Accesso alla schermata
Pannello a sfioramento - [COPIA] - [Imp.di uscita] - [Brossura]
Voce di impostazione | Descrizione |
|---|---|
Impostare la stampa copertina. | |
[Lato stampa copert.] | In [Simplex] o [Duplex], impostare il lato di stampa delle copertine. |
Configura le impostazioni per la rifilatura laterale della copertina. | |
[Direz.rilegatura] | In [Rileg.sin.] o [Rilegatura destra], impostare la direzione di rilegatura per la finitura. |
Impostare la larghezza del dorso. | |
Selezionare il vassoio carta per la copertina. | |
Impostare la posizione del bordo iniziale, quantità di rifilatura e posizione immagine per la copertina. È possibile eseguire la regolazione fine della posizione di stampa e quantità di rifilatura. | |
[(1)Rif.copertina]*1 | Configurare l'impostazione per rifilare il bordo anteriore della copertina. |
Configura l'impostazione per rifilare lateralmente entrambi i bordi della copertina. | |
Configurare l'impostazione per scanalare solamente la copertina. | |
[Funzione OFF] | Disattiva la funzione e al contempo mantiene le informazioni impostate. |
*1: per utilizzare questa funzione, la Brossuratrice PB-503 e l'Unità pinzatore a sella SD-513 devono essere montate.
*2: per utilizzare questa funzione sono necessarie tutte le seguenti opzioni.
Brossuratrice PB-503
Unità pinzatore a sella SD-513 con Unità di rifilatura TU-503 installata
*3: per utilizzare questa funzione sono necessarie tutte le seguenti opzioni.
Brossuratrice PB-503
Unità pinzatore a sella SD-513 con Unità scanalatura CR-101 installata
Procedura di impostazione
1
Posizionare l'originale.
2
Caricare la carta del corpo e della copertina nel vassoio.
3
Impostare ogni voce e poi toccare [OK].
Esempi di combinazione della brossatura fresata
Impostare il corpo e la copertina in base all'uso, facendo riferimento ai seguenti esempi.
- Stampa duplex del solo corpo (numero di fogli pari)
Originale | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Simplex, numero di fogli pari | Nessuno |  | Nessuno |
Finitura | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Uscita corpo: copia duplex Stampa copertina: OFF | Nessuno |  | Nessuno |
- Stampa duplex + copertina simplex del corpo (numero di fogli pari)
Originale | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Simplex, numero di fogli pari |  |  |  |
Finitura | Copertina anteriore | Corpo e‑mail | Copertina Stampata |
|---|---|---|---|
Uscita corpo: copia duplex Stampa copertina: ON, lato di stampa copertina: simplex | Nessuno |  |  |
- Stampa duplex + copertina stampa duplex del corpo (numero di fogli pari)
Originale | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Simplex, numero di fogli pari |  |  |  |
Finitura | Copertina anteriore | Corpo e‑mail | Copertina Stampata |
|---|---|---|---|
Uscita corpo: copia duplex Stampa copertina: ON, 2 lato | Nessuno |  |  |
- Stampa duplex del solo corpo (numero di fogli dispari)
Originale | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Simplex, numero di fogli dispari | Nessuno | | Nessuno |
Finitura | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Uscita corpo: copia duplex Stampa copertina: OFF | Nessuno | | Nessuno |
- stampa duplex + copertina simplex del corpo (numero di fogli dispari)
Originale | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Simplex, numero di fogli dispari | | | Nessuno |
Finitura | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Uscita corpo: copia duplex Stampa copertina: ON, lato di stampa copertina: simplex | Nessuno | |  |
- stampa duplex + copertina simplex del corpo (numero di fogli dispari)
Originale | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Simplex, numero di fogli dispari | | |  |
Finitura | Copertina anteriore | Corpo e‑mail | Copertina posteriore |
|---|---|---|---|
Uscita corpo: copia duplex Stampa copertina: ON, lato di stampa copertina: simplex | Nessuno | | |
La stampa simplex e stampa duplex sono entrambe disponibili per il corpo.
La direzione di rilegatura può essere impostata sia a sinistra che a destra.
Il tempo impostato per Risparmio energia o Spegnimento del sistema viene applicato al tempo impostato per Risparmio energia o Spegnimento della Brossuratrice PB-503.
