[Cordonatura]

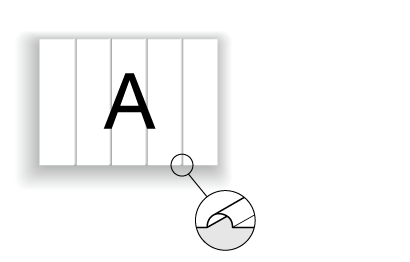

Questa funzione crea una scanalatura sulla carta copiata per facilitarne la piegatura.

È possibile impostare il numero di scanalature e la loro posizione. Selezionare il lato convesso delle scanalature dal lato anteriore o posteriore.

Le posizioni di scanalatura disponibili variano a seconda della lunghezza carta (lunghezza del lato lungo) e.

Questa sezione descrive l'Unità pinzatore a sella SD-513.

NOTA

Per utilizzare questa funzione è necessaria la seguente opzione.

• Unità pinzatore a sella SD-513 con Unità scanalatura CR-101 installata

Impostare [Numero di cordonature], [Cordonatura laterale] e [Posiz. Cordonatura].

[Numero di cordonature]: imposta il numero di scanalature tra 1 e 4.

Le posizioni di scanalatura disponibili variano a seconda della lunghezza carta (lunghezza del lato lungo) e.

Consigli

Il numero di scanalature potrebbe essere limitato a seconda delle condizioni di copia combinate come descritto di seguito.

• Quando [PiegaPinza] o [Multi centr] è selezionato, è possibile selezionare solo 1 scanalatura per una copertina. Non è possibile scanalare il corpo. Per informazioni dettagliate, fare riferimento a [PiegaPinza] o [Multi centr].
• Quando [Multi piega3] è selezionato, è possibile applicare solo 2 scanalature alla carta da piegare in terzi. Per informazioni dettagliate, fare riferimento a [Multi piega3].
• Quando [Brossura] è selezionato, 2 o 4 scanalature possono essere selezionate per una copertina. Non è possibile scanalare il corpo. Per informazioni dettagliate, fare riferimento a [Brossura].

[Cordonatura laterale]	Descrizione
[Davanti]	Esegue scanalature sul lato anteriore.
[Retro]	Esegue scanalature sul lato posteriore.

[Posiz. Cordonatura]: imposta la posizione per scanalare la carta.

Le posizioni di scanalatura disponibili variano a seconda della lunghezza carta (lunghezza del lato lungo) e [Numero di cordonature].

[Numero di cordonature]	[Posiz. Cordonatura]	Illustraz
[1 pezzo]	[(1)] Lunghezza della carta La: da 7 mm a (La - 46) mm Lunghezza della carta Lb: da (Lb - 330) mm a 290 mm
[2 pezzi]	[(2)] Lunghezza della carta La: da ([(1)] posizione +1,0) mm a (La - 46) mm Lunghezza della carta Lb: da ([(1)] posizione +1,0) mm a 290 mm
[3 pezzi]	[(3)] Lunghezza della carta La: da ([(2)] posizione +1,0) mm a (La - 46) mm Lunghezza della carta Lb: da ([(2)] posizione +1,0) mm a 290 mm
[4 pezzi]	[(4)] Lunghezza della carta La: da ([(3)] posizione +1,0) mm a (La - 46) mm Lunghezza della carta Lb: da ([(3)] posizione +1,0) mm a 290 mm

1

Impostare [Numero di cordonature].

• Impostare il numero di scanalature tra 1 e 4 scanalature.

2

Impostare [Cordonatura laterale].

• Impostare il lato anteriore o posteriore.

3

Impostare [Posiz. Cordonatura].

• Selezionare la posizione in [(4)] da [(1)], e inserire il valore utilizzando il tastierino numerico sullo schermo o [,]/[+].

4

Premere [OK].
