Ajustar las posiciones de plegado tipo puerta

Ajuste la posición de plegado para plegado tipo puerta.

Como ejemplo, en esta sección se explica cómo ajustar la posición de plegado para ampliar la posición del Pliegue 2 en 1 mm.

Significado y finalidad del ajuste de la posición de plegado tipo puerta

  • Esta función permite ajustar las posiciones de plegado para plegado tipo puerta especificando los valores deseados para Pliegue 1, Pliegue 2 y Pliegue 3.

  • Para Pliegue 1 o Pliegue 3

  • Valores -: reducen la anchura de plegado (las anchuras de otros pliegues se amplían).

    Valores +: amplían la anchura de plegado (las anchuras de otros pliegues se reducen).

  • Para Pliegue 2

  • Valores -: amplían la anchura de plegado (las anchuras de otros pliegues se reducen).

    Valores +: reducen la anchura de plegado (las anchuras de otros pliegues se amplían).

AVISO

  • Si desea ajustar el conjunto de Pliegue 1, Pliegue 2 y Pliegue 3, asegúrese de empezar ajustando el Pliegue 1. La posición de Pliegue 1 se calcula a partir del borde del papel, mientras que la de Pliegue 2 se calcula a partir de la posición de Pliegue 1 y la de Pliegue 3 a partir de la posición de Pliegue 2. En consecuencia, las medidas 'a', 'b' y 'c' del paso 1 dependen de la modificación que se realice en cualquiera de las posiciones de plegado.

Sugerencias

  • El plegado tipo puerta tiene tres pliegues: desde Pliegue 1 hasta Pliegue 3 (consulte la figura que se muestra en el paso 1). Es posible ajustar la posición de cada pliegue.

Cuándo se debe realizar

  • Cuando una posición de plegado para el plegado tipo puerta esté desalineada

Entorno previsto

Controlador de imagen

Controlador de imágenes integrado

Unidad de acabado instalada

Unidad de plegado FD-503

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

  1. Mida la desalineación de la posición de plegado con una regla.

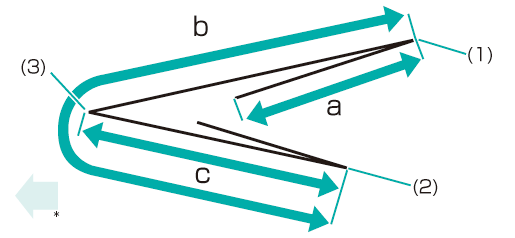

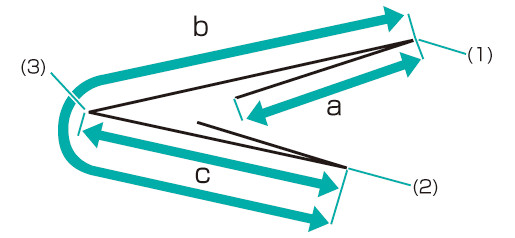

    Compruebe los tamaños a, b y c en la figura siguiente y ajuste el/los tamaño(s) en caso necesario.

    Esta sección explica un ejemplo que reduce el ancho 'a' en 1 mm.

    • explicación adicional(1) Pliegue 1 / (2) Pliegue 2 (3) Pliegue 3

    * indica la dirección de salida.

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

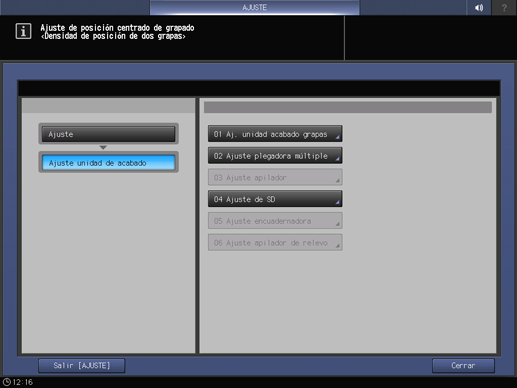

  4. Pulse Ajuste plegadora múltiple en el menú Ajuste unidad de acabado.

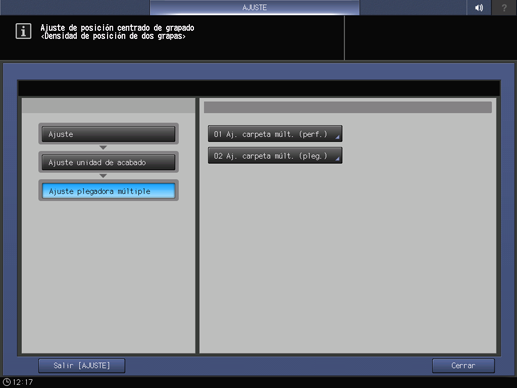

  5. Pulse Aj. carpeta múlt. (pleg.) en el menú Ajuste plegadora múltiple.

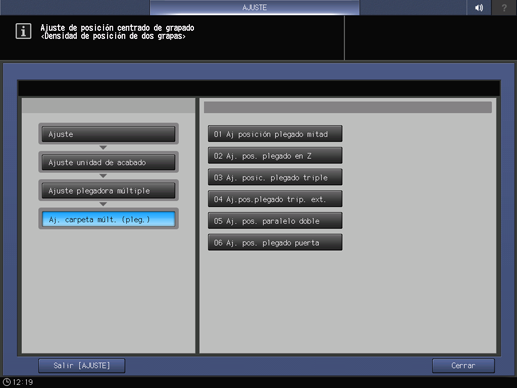

  6. Pulse Aj. pos. plegado puerta en el menú Aj. carpeta múlt. (pleg.).

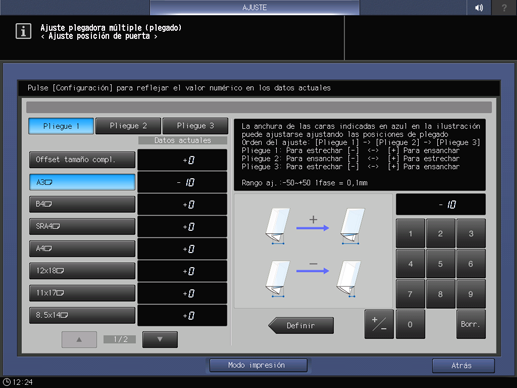

  7. Seleccione el tamaño de papel y pulse Pliegue 1, Pliegue 2 o Pliegue 3. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: amplíe el ancho de Pliegue 2 para A3short edge feed en 1 mm.

    Elemento

    Configuración

    A3short edge feed - Pliegue 2

    Ampliación del ancho del Pliegue 2 en 1 mm (-10)

    • Pulse +/-, 1, 0 y Definir de forma consecutiva para introducir el valor [-10]. El ancho (a en la figura del paso 1) del Pliegue 2 se amplía en 1 mm.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  8. Vuelva a imprimir el original con plegado tipo puerta y compruebe las posiciones de plegado.

    Repita los pasos anteriores hasta eliminar la desalineación.
