Ajuste del borde frontal de la cubierta

En el encuadernador, puede ajustar la posición del borde delantero del papel de portada con referencia a la tripa.
Los tamaños a los que se hace referencia en esta sección son los de las tripas correspondientes los tamaños de portada.

Como ejemplo, a continuación se explica cómo ajustar el borde izquierdo del papel de portada cuando está desalineado 2 mm de las tripas.

Significado y finalidad del ajuste de la posición del borde delantero del papel de portada

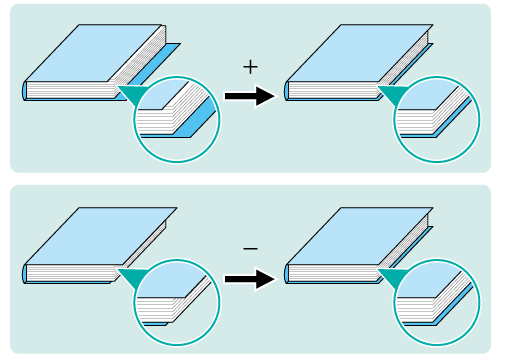

  • Cuando el borde izquierdo del papel de portada está desalineado respecto a las tripas en el encuadernador, esta función permite ajustar la posición del borde izquierdo del papel de portada especificando el valor que desea.

  • Valores -: lo desplazan más cerca de la tripa.

  • Valores +: lo desplazan más lejos de la tripa.

Cuándo se debe realizar

  • Cuando la posición del borde izquierdo del papel de portada está desalineada respecto de las tripas en el encuadernador

Entorno previsto

Controlador de imagen

Controlador de imágenes integrado

Unidad de acabado instalada

Unidad de encuadernación PB-503

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

  1. Mida la desalineación 'a' entre el borde izquierdo del papel de portada y la tripa usando una regla.

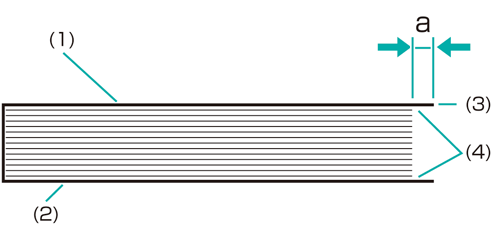

    Mida 'a' en la figura siguiente para ver si la posición del borde (3) de la cubierta izquierda (1) sobresale fuera de la tripa (4).

    • explicación adicional(1) Portada izquierda / (2) Portada derecha / (3) Borde de la portada izquierda / (4) Tripa

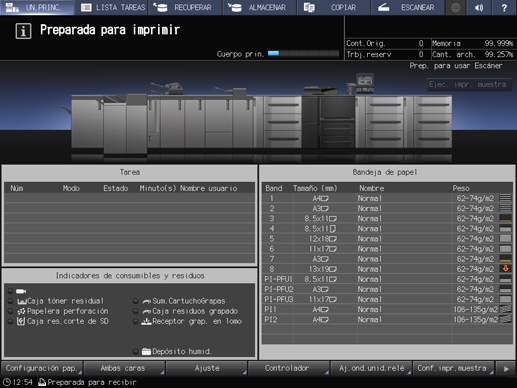

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

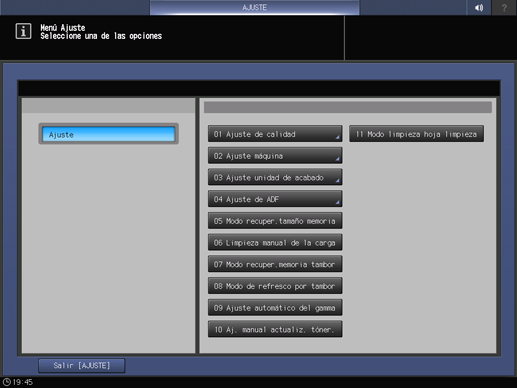

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

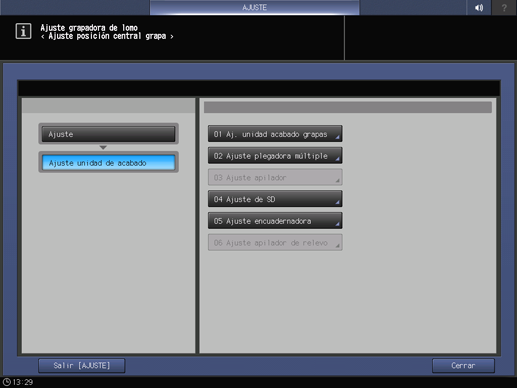

  4. Pulse Ajuste encuadernadora en el menú Ajuste unidad de acabado.

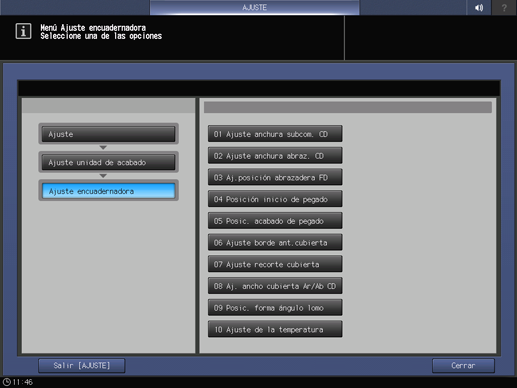

  5. Pulse Ajuste borde ant.cubierta en el menú Ajuste encuadernadora.

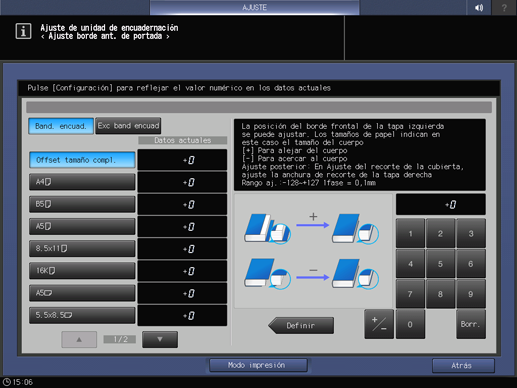

  6. Seleccione la bandeja donde se carga el papel de portada (pulse Band. encuad. o Exc band encuad).

    • explicación adicionalUtilice down y up para cambiar las listas de bandejas.

    Ejemplo: el papel de portada se carga en la bandeja de la encuadernadora (Band. encuad.).

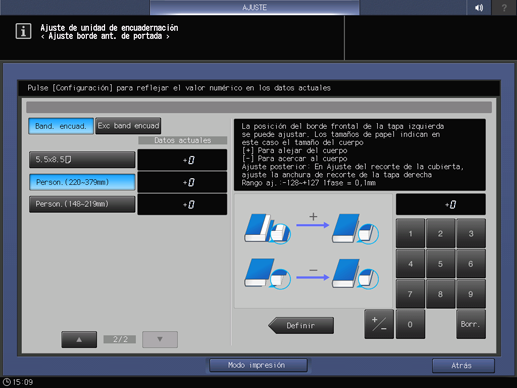

  7. Pulse el tamaño del papel para ajustarlo. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: acerque el borde delantero del papel de portada izquierdo 2 mm hacia la tripa cuando el tamaño de papel de la tripa se haya configurado como Person.(220~379mm).

    Elemento

    Configuración

    Personaliz.(220~379 mm)

    Acercar el borde anterior del papel de portada izquierdo 2 mm hacia la tripa (-20)

    • Pulse +/-, 2, 0 y Definir para introducir el valor [-20]. De este modo, se acorta el borde anterior del papel de portada en 2 mm.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo. Defina un valor positivo para alejar el borde del papel de portada izquierdo de la tripa. Defina un valor negativo para acercar el borde del papel de portada izquierdo a la tripa.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  8. Vuelva a imprimir el original en el encuadernador y compruebe la posición del borde del papel de portada.

    Repita los pasos anteriores hasta obtener la posición deseada del borde del papel de portada.
