Ajuste de hueco

Ajuste el aumento y la posición de la imagen de la cara posterior en función de la posición de la imagen de la cara frontal.

Introduzca los datos de ajuste adquiridos mediante la impresión de una tabla y la medición de la separación entre las caras frontal y posterior en los puntos de medición de la cara posterior.

Como el ajuste se puede efectuar mediante la mera introducción de datos de ajuste, resulta práctico para la impresión a 2 caras con un tipo de papel nuevo o cuando no está clara la desalineación de la cara posterior después de cambiar el papel de la bandeja.

Sugerencias
  1. Pulse Ambas caras en la pantalla UN.PRINC.

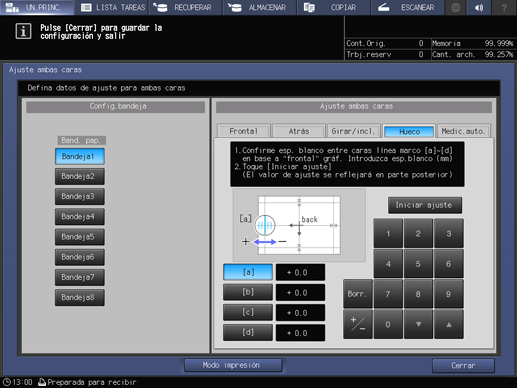

  2. Pulse Hueco y, a continuación, pulse Modo impresión después de seleccionar la bandeja cargada con el papel del ajuste.

  3. Pulse Inicio en el panel de control.

    Se imprime un gráfico de pruebas.

    • explicación adicionalLa marca se imprime en la cara frontal (Lado frontal) para que pueda reconocer de qué bandeja salió el gráfico. Para obtener más información, consulte Tabla.

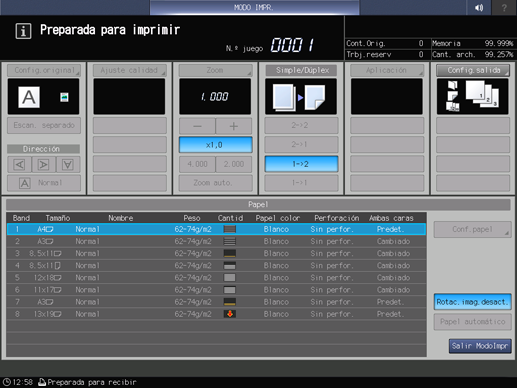

  4. Pulse Salir ModoImpr.

  5. Mida la separación entre las caras frontal y posterior en cada punto, del [a] al [d] en la cara posterior (Posterior) del gráfico impreso para obtener los datos de ajuste.

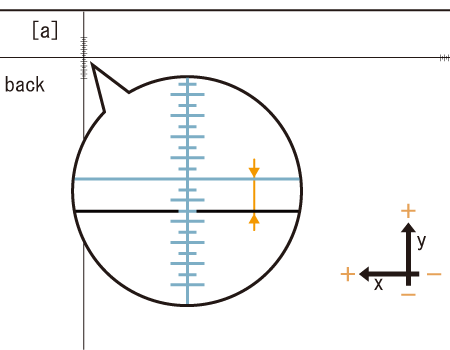

    • explicación adicionalLa figura muestra un ejemplo de medición de [a]. La escala tiene una resolución de 0,5 mm.

    • explicación adicionalLas líneas negras de la figura indican la cara frontal, las líneas azules indican la cara posterior.

    • explicación adicionalPuede introducir un valor en incrementos de 0,1 mm.

    • explicación adicionalNo olvide anotar los valores de medición.

    • explicación adicionalPor ejemplo, cuando se desalinea una escala [a] 1,5 mm hacia arriba (lado positivo) en relación con la escala del lado frontal, tal como se muestra en la imagen, pulse en este orden 15+/- e introduzca -1,5 para corregir y mover 1,5 mm hacia abajo (lado negativo) la línea azul del lado posterior.

  6. Pulse cada tecla de punto de [a] a [d] para introducir los datos de ajuste mediante las teclas numéricas o down, up en la pantalla.

    • explicación adicionalSi la posición de impresión está desalineada hacia la derecha o hacia abajo (lado negativo), introduzca un valor positivo. Si está desalineada hacia la izquierda o hacia arriba (lado positivo), introduzca un valor negativo.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPara reiniciar el valor numérico que esté introduciendo en ese momento, pulse Borr.

  7. Pulse Comienzo ajuste.

    • explicación adicionalLos valores de entrada se reinician si pulsa Frontal o Posterior antes de pulsar Comienzo ajuste. Cuando se requiera realizar el ajuste, pulse Iniciar ajuste después de haber introducido de nuevo los datos de ajuste de cada punto.

    • explicación adicionalLos datos de ajuste introducidos se aplican a cada punto de Posterior.

  8. Pulse Inicio en el panel de control.

    Se imprime un gráfico de pruebas.

  9. Compruebe la desalineación de la posición de impresión por medio del gráfico impreso.

    Repita los pasos 5 al 9 hasta que las caras frontal y posterior estén alineadas.

  10. Pulse Salir ModoImpr.

  11. Pulse Cerrar.

    Ahora, se ha completado el ajuste de Hueco.
