Ajuste de posición de plegado central

Puede ajustar la posición de plegado central para alinear el borde de corte en la cara del papel de portada.

Por ejemplo, a continuación se explica cómo ajustar el borde de corte en la cara del papel de portada cuando está desalineada 2 mm usando la grapadora en el lomo SD-506.

Significado y finalidad del ajuste de posición de plegado central

  • Esta función le permite ajustar el borde de salida superior del papel plegado (posición de plegado) cuando la posición de plegado central está desalineada especificando el valor deseado.

  • Valores -: hacen que el borde de salida superior del papel plegado sea más corto.

  • Valores +: hacen que el borde de salida superior del papel plegado sea más largo.

Cuándo se debe realizar

  • Cuando la posición de plegado central para el grapado en el lomo esté desalineada

Entorno previsto

Controlador de imagen

Controlador de imágenes integrado

Unidad de acabado instalada

Grapadora en el lomo SD-506

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

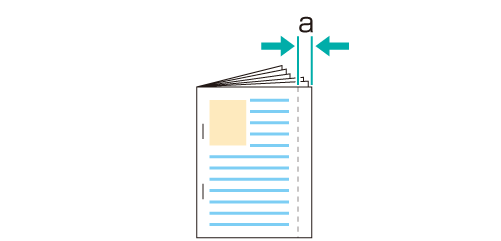

  1. Mida la desalineación 'a' del borde con una regla.

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

  4. Pulse Ajuste de SD en el menú Ajuste unidad de acabado.

  5. Pulse Aj posición plegado mitad en el menú Ajuste de SD.

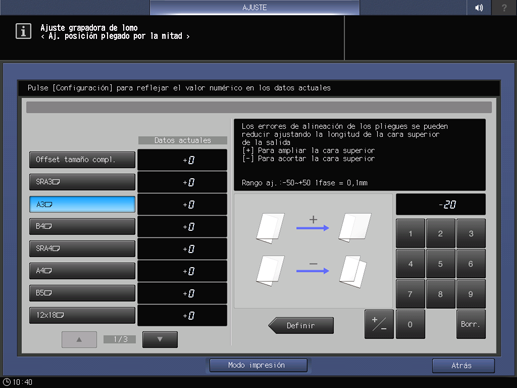

  6. Pulse el tamaño del papel para ajustarlo. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: en este ejemplo se acorta el borde de salida superior (cara de portada) 2 mm para A3short edge feed.

    Elemento

    Configuración

    A3short edge feed

    Acortar el borde de salida superior (cara de portada) 2 mm (-20)

    • Pulse +/-, 2, 0 y Definir para introducir [-20]. Al realizarlo, la posición de plegado se mueve 2 mm (se reduce la desalineación).

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  7. Vuelva a imprimir el original y compruebe si la posición de plegado central está desalineada.

    Repita los pasos anteriores hasta obtener la posición de plegado deseada.
