Ajustar la inclinación de las posiciones de perforación

Puede ajustar la deflexión del papel (la cantidad de bucle de papel) del rodillo de registro para ajustar la inclinación de la posición de perforación.

A modo de ejemplo, en esta sección se explica cómo se reduce la deflexión del papel del rodillo de registro y se ajusta la inclinación de la posición de perforación utilizando la unidad de acabado FS-532 con el kit de perforación PK-522 instalado.

Significado y finalidad del ajuste de inclinación de la posición de perforación

  • Si la posición de perforación está inclinada, esta función permite ajustar esta inclinación indicando el valor de bucle de papel del rodillo de registro.

  • Valores -: reducen la deflexión del papel para ajustar la inclinación.

  • Valores +: aumentan la deflexión del papel para ajustar la inclinación.

Cuándo se debe realizar

  • Si la posición de perforación está inclinada

Entorno previsto

Controlador de imagen

Controlador de imágenes integrado

Unidad de acabado instalada

Unidad de acabado FS-532 con kit de perforación PK-522 instalado

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

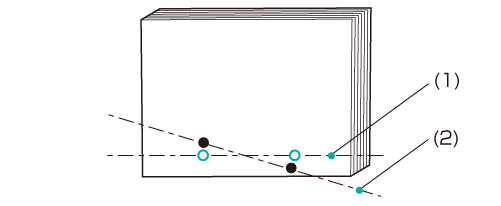

  1. Compruebe la inclinación de la posición deseada de perforación (1) y la posición actual de perforación (2).

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

  4. Pulse Aj. unidad acabado grapas en el menú Ajuste unidad de acabado.

  5. Pulse Aj. unidad acabado grapas (perf) en el menú Aj. unidad acabado grapas.

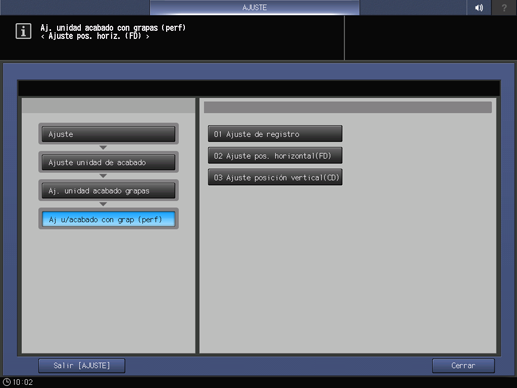

  6. Pulse Ajuste de registro en el Aj u/acabado con grap (perf).

  7. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: reduzca la deflexión del papel (la cantidad de bucle de papel) del rodillo de registro 2,5 mm para ajustar la inclinación de la posición de perforación.

    Elemento

    Configuración

    Datos actuales

    Reducción de la cantidad de bucle de papel del rodillo de registro en 2,5 mm (-25)

    • Pulse +/-, 2, 5 y Definir para introducir el valor -25. Esto reduce 2,5 mm la deflexión del papel del rodillo de registro.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  8. Vuelva a imprimir el original y compruebe la inclinación de la posición de perforación.

    Repita los pasos anteriores hasta obtener la posición de los orificios de perforación que desea. El aumento o reducción de la cantidad de bucle de papel permite ajustar la inclinación de la posición de perforación.
