Permite modificar la anchura configurada en la dirección de alimentación del papel si las hojas impresas no pueden alinearse en la tripa.
Los tamaños a los que se hace referencia en esta sección son los de las tripas correspondientes los tamaños de portada.
Como ejemplo, en esta sección se explica cómo ajustar una desalineación de 1 mm.
Significado y finalidad del ajuste de posición de abrazadera en dirección de alimentación
Cuando exista alguna desalineación en las tripas, esta función permite ajustar la cara del borde de corte y la cara de la esquina del lomo especificando los valores deseados.
Valores -: reducen la distorsión.
Valores +: reducen la dispersión.
Cuándo se debe realizar
Cuando las tripas para encuadernación estén desalineadas en la dirección de alimentación del papel
Entorno previsto
Controlador de imagen | Controlador de imágenes integrado |
Unidad de acabado instalada | Unidad de encuadernación PB-503 |
* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

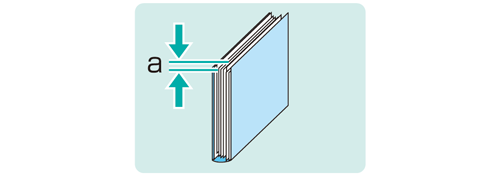

Compruebe si existe desalineación en las tripas de un libro encuadernado.
En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.
Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.
Pulse Ajuste encuadernadora en el menú Ajuste unidad de acabado.

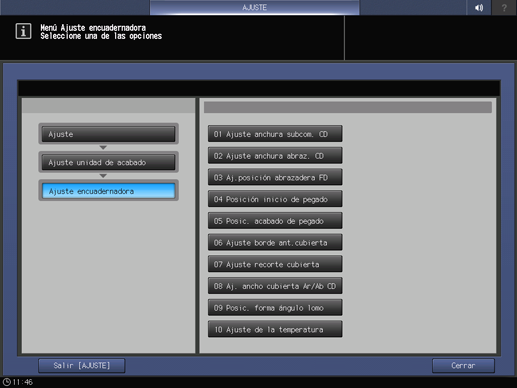

Pulse Aj. posición abrazadera FD en el menú Ajuste encuadernadora.

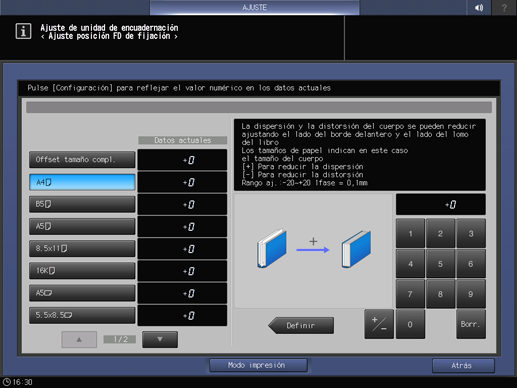

Pulse el tamaño del papel para ajustarlo. Introduzca el valor de ajuste y pulse Definir.
Ejemplo: Reducir una desalineación de 1 mm para A4long edge feed.
Elemento | Configuración |
---|---|
A4long edge feed | Reducción de la desalineación en 1 mm (10)
|
explicación adicionalUtilice el teclado de la pantalla para introducir el valor.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo. Defina un valor positivo (más estrecho) para reducir la desalineación. Defina un valor negativo (más ancho) para reducir la curva.
explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)
explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.
explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.
Vuelva a imprimir el original en la encuadernadora y compruebe la desalineación de las tripas.
Repita los pasos anteriores hasta eliminar la desalineación de la tripa.
