Ajuste anchura CD arriba/abajo cubierta

Si se produce una desalineación de las tripas y el papel de portada en dirección transversal a la de alimentación, ajuste la anchura para reducir la curva y la falta de alineación.

Los tamaños a los que se hace referencia en esta sección son los de las tripas correspondientes los tamaños de portada.

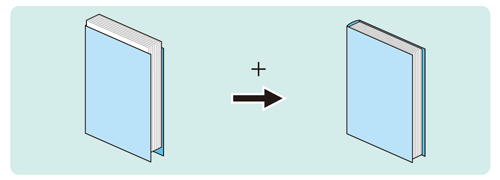

Como ejemplo, en esta sección se explica cómo ajustar una protuberancia indeseada de 1 mm de las tripas por la parte superior del papel de portada.

Significado y finalidad del ajuste de anchura en dirección transversal arriba/abajo portada

  • Al producir libros encuadernados, si existe alguna desalineación de las tripas y el papel de portada en dirección transversal a la alimentación del papel, esta función permite ajustar el ancho para reducir la desalineación y la curva especificando el valor deseado.

  • Valores -: reducen la distorsión.

  • Valores +: reducen la dispersión.

Cuándo se debe realizar

  • Cuando las tripas y el papel de portada para la encuadernación estén desalineados en dirección transversal a la alimentación del papel

Entorno previsto

Controlador de imagen

Controlador de imágenes integrado

Unidad de acabado instalada

Unidad de encuadernación PB-503

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

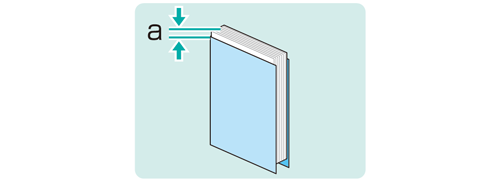

  1. Compruebe la desalineación 'a' entre las tripas y el papel de portada en dirección transversal a la alimentación del papel.

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

  4. Pulse Ajuste encuadernadora en el menú Ajuste unidad de acabado.

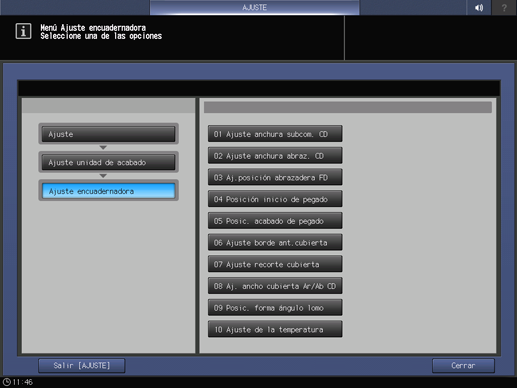

  5. Pulse Aj. ancho cubierta Ar/Ab CD en el menú Ajuste encuadernadora.

  6. Pulse Bandeja Encuadern. Introduzca el valor de ajuste y pulse Definir.

    Aquí en este ejemplo, el papel de portada se carga en la Bandeja Encuadern.

    Ejemplo: Reducir una desalineación de 1 mm para A4.

    Elemento

    Configuración

    Bandeja encuadern.

    Reducción de la desalineación en 1 mm (10)

    • Pulse 1, 0 y Definir para introducir el valor 10. Esto reduce la desalineación en 1 mm.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo. Defina un valor positivo (más estrecho) para reducir la desalineación. Defina un valor negativo (más ancho) para reducir la curva.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalPulse Excepto bandeja de enc. si el papel de portada se carga en una bandeja distinta de la bandeja de la encuadernadora.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  7. Vuelva a imprimir el original en la encuadernadora y compruebe la alineación entre las tripas y el papel de portada.

    Repita los pasos anteriores hasta eliminar la desalineación de la tripa y la portada.
