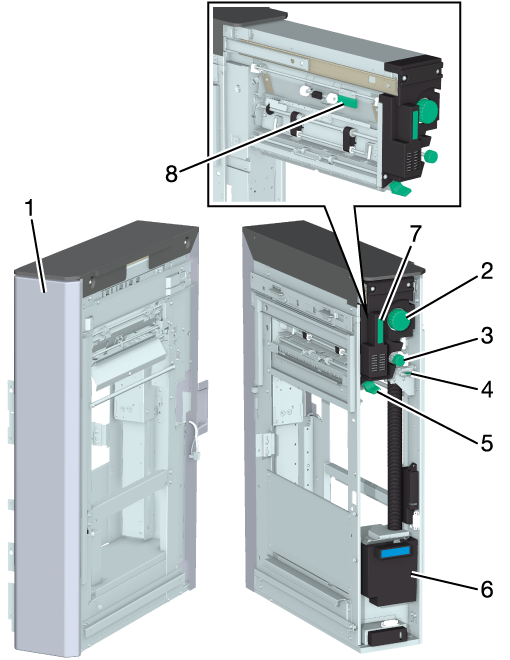

1

Puerta frontal de la unidad de plegado en Z

Ábrala para eliminar un atasco de papel o desechar los residuos de perforación.

2

Mando [FN5]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

3

Mando [FN4]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

4

Palanca de entrada [FN1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

5

Palanca de salida [FN8]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

6

Depósito de residuos

Extráigalo para desechar los residuos de perforación.

7

Asa [FN2]

Para eliminar un atasco de papel, sujete el asa y tire hacia fuera.

8

Palanca [FN6]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

Nombre

Unidad de plegado en Z ZU-608

Unidad aplicable

Unidad de acabado FS-532

Tipo

Unidad de plegado en acordeón con función de perforado

Función

Plegado en Z

Realiza plegado tríptico en acordeón asimétrico de hojas de papel una por una y las transporta a la unidad de acabado.

Perforar

Perfora hojas de papel una por una y las transporta a la unidad de acabado.

Salida directa

Alimenta el papel hasta la unidad de acabado sin ningún procesamiento.

Plegado en Z

Tamaño de papel

A3 w, B4 w

Peso del papel

De 60 g/m² a 91 g/m² / de 17 lb Bond a 24 lb Bond

Papel prohibido para el plegado tríptico en acordeón asimétrico

Papel inadecuado para el plegado: papel fino, papel grueso, papel débil (papel blanco clásico, recyconomic, X-ST, etc.)

Perforar

Número de orificios

2 orificios

Diámetro del orificio

de 6,5 mm a 0,5 mm/de 0,256" a 0,02")

Separación entre los orificios

de 80 mm a 0,5 mm/de 3,15" a 0,02")

Peso del papel

De 60 g/m² a 91 g/m² / de 17 lb Bond a 24 lb Bond

Tamaño de papel

A3 w, B4 w, A4 w/v, B5 w/v, A5 w/v, Foolscap*, SRA4 w, 11 e 17 w, 8.5 e 14 w, 8.5 e 11 w/v, 5.5 e 8.5 w/v, 9 e 11 v, 7.25 e 10.5 w/v, 8K w, 16K w/v

*: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Dimensiones

169 mm (anch.) e 660 mm (prof.) e 930 mm (alt.) / 6,65" (anch.) e 25,98" (prof.) e 36,61" (alt.)

Peso

Aprox. 38 kg / 83,78 lb

Alimentación

100-240 V CA

Consumo máximo de energía

120 W o menos
