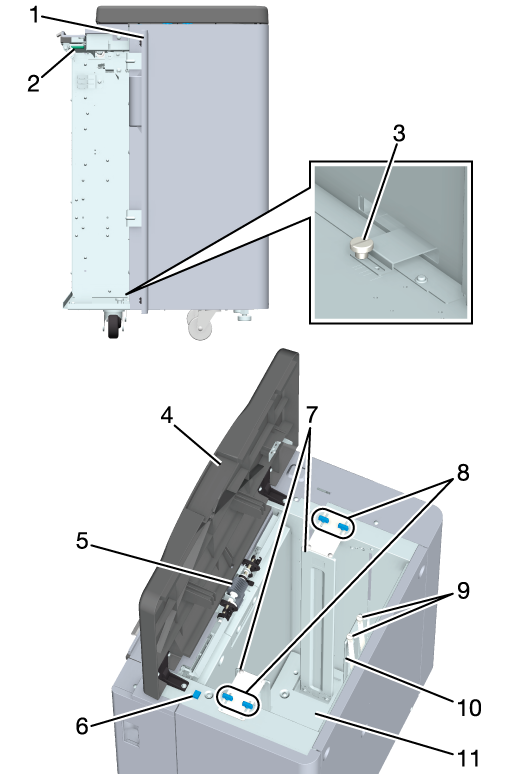

1

Puerta lateral izquierda de las bandejas

Para eliminar un atasco de papel, abra la puerta y retire el papel.

2

Palanca [LC2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

3

Mandos de bloqueo de la guía lateral (inferior)

Gírelos para mover o fijar las Guías laterales en su lugar.

4

Puerta superior de la bandeja

Ábrala para alimentar el papel o para eliminar un atasco de papel.

5

Rodillo de transporte

Permite introducir el papel en la máquina.

6

Botón de descenso de la plataforma inferior de la bandeja

Si desea alimentar papel, presione el botón para bajar la Plataforma inferior de la bandeja.

7

Guías laterales (2 ubicaciones)

Fijan el lateral del papel configurado.

8

Mandos de bloqueo de la guía lateral (superior) (4 posiciones)

Si debe eliminar un atasco de papel, gire el mando en sentido horario para hacer pasar el papel.

9

Mandos de fijación de la guía trasera

Gírelo para mover o fijar la placa de guía posterior en su posición.

10

Placa de guía posterior

Fija el borde posterior del papel que se va a cargar.

11

Plataforma inferior de la bandeja

Se desplaza hacia arriba a medida que se utiliza más papel. Pulse el botón de descenso de la plataforma inferior de la bandeja para bajarla.

Nombre

Unidad de gran capacidad LU-414

Tipo

Unidad de gran capacidad que está instalada en la máquina

Capacidad de alimentación

4.500 hojas (80 g/m² / 21 lb Bond)

Tamaño de papel

Estándar: A4 v, B5 v, 9 e 11 v, 8.5 e 11 v, 16K v

Personalizado: ancho de 250 mm a 314 mm, largo de 176 mm a 229 mm / Ancho de 9,84" a 12,36", largo de 6,93" a 9,02"

Papel de fichas: A4T v, 8,5 e 11T v

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Tipo de papel

Normal, fino, libro/periódico, normal-rugoso, insertar hoja en blanco, papel de etiquetas^*1, transparencia^*2, papel separador^*3

*1: Se recomienda 216 g/m² o menos.

*2: Puede haber problemas de calidad de la imagen y arañazos.

*3: se indica la orientación de carga del papel. Solo Normal.

Peso del papel

De 40 g/m² a 300 g/m² / de 10 lb Bond a 81 lb Bond

* Para la orientación de textura del papel, se recomienda que para 40-49 g/m² sea paralela a la dirección de transporte, y para 217-300 g/m² sea ortogonal a la dirección de transporte.

Dimensiones

436 mm (anch.) e 639 mm (prof.) e 709 mm (alt.) / 17,17" (anch.) e 25,16" (prof.) e 27,91" (alt.)

Peso

Aprox. 30 kg / 66,14 lb

Alimentación

CC: 5 V, 24 V (se suministra desde la máquina)

CA: 200-240 V (50/60 Hz) (suministrada desde la máquina)

Consumo máximo de energía

CC: 51 W o menos

CA: 22 W o menos
