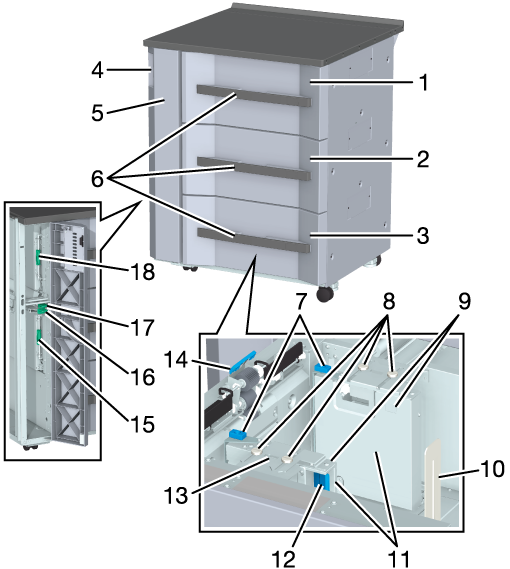

1

Bandeja superior (Bandeja 3)

Tiene una capacidad para 2.000 hojas (80 g/m² / 21 lb Bond).

2

Bandeja central (Bandeja 4)

Tiene una capacidad para 2.000 hojas (80 g/m² / 21 lb Bond).

3

Bandeja inferior (Bandeja 5)

Tiene una capacidad para 2.000 hojas (80 g/m² / 21 lb Bond).

4

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la Puerta lateral izquierda de las bandejas.

5

Puerta lateral izquierda de las bandejas

Ábrala cuando abra la Puerta lateral derecha en caso de atasco de papel, y para eliminar un atasco en la bandeja de la unidad de alimentación de papel.

6

Asa de la bandeja

Sujete el asa y tire de ella para extraer la bandeja.

7

Guías de tamaño pequeño (2 ubicaciones)

Abra ambos lados hacia adentro cuando cargue papel con un ancho de menos de 182 mm / 7,17".

8

Mandos de bloqueo de la guía lateral (4 ubicaciones)

Gírelos para mover o fijar las Guías laterales en su lugar.

9

Boquilla de aire

Sopla aire para levantar ligeramente el papel y evitar así la introducción de varias hojas al mismo tiempo.

10

Placa de guía posterior

Colocar a lo largo del borde posterior del papel cargado.

11

Guías laterales (2 ubicaciones)

Colocar a lo largo de los dos lados del papel cargado.

12

Palanca de liberación del bloqueo de las guías laterales

Para mover las Guías laterales, presione la palanca en la parte posterior para desbloquear.

13

Indicador de tamaño de papel

Compruebe la posición de las Guías laterales utilizando la escala.

14

Rodillo de transporte

Permite introducir las hojas de una en una en la máquina.

15

Puerta de transferencia vertical de la bandeja inferior

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

16

Palanca [PF1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

17

Palanca [PF2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

18

Puerta de transferencia vertical de la bandeja superior

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

Nombre

Unidad de alimentación de papel PF-709

Tipo

Bandeja de 3 niveles

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w, A4 w/v, B5 w/v, A5 v, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 8 e 13 w, 8K w, 16K w/v

Personalizado: ancho de 95 mm a 324 mm, largo de 139 mm a 463 mm / Ancho de 3,74" a 12,76", largo de 5,47" a 18,23"

Papel separador: A4T w/v, 8,5 e 11T w/v

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K.

Si el papel tiene un ancho inferior a 182 mm / 7,17", utilice las Guías de tamaño pequeño.

Tipo de papel

Normal, fino, libro/periódico, normal-rugoso, insertar hoja en blanco, papel de etiquetas^*1, transparencia^*2, papel separador^*3

*1: Se recomienda 216 g/m² o menos; solo bandeja central.

*2: Solo bandeja central. Puede haber problemas de calidad de la imagen y arañazos.

*3: se indica la orientación de carga del papel. Solo Normal.

Peso del papel

De 40 g/m² a 350 g/m² / de 10 lb Bond a 93 lb Bond

*: Se puede alimentar 301-350 g/m² * desde la bandeja central.

* Para la orientación de textura del papel, se recomienda que para 40-49 g/m² sea paralela a la dirección de transporte, y para 217-350 g/m2 sea ortogonal a la dirección de transporte.

Capacidad de alimentación

Bandeja superior, bandeja central, bandeja inferior: 2000 hojas por unidad (80 g/m², altura de pila 217 mm)

Dimensiones

809 mm (anch.) e 780 mm (prof.) e 1.038 mm (alt.) / 31,85" (anch.) e 30,71" (prof.) e 40,87" (alt.)

Peso

Aprox. 150 kg / 330,7 lb

Alimentación

CC: 5 V, 24 V, 36 V

CA: 200-240 V (50/60 Hz) (suministrada desde la máquina)

Consumo máximo de energía

CC (suministro de la máquina): 160 W o menos

CA (PFU): 33 W o menos
