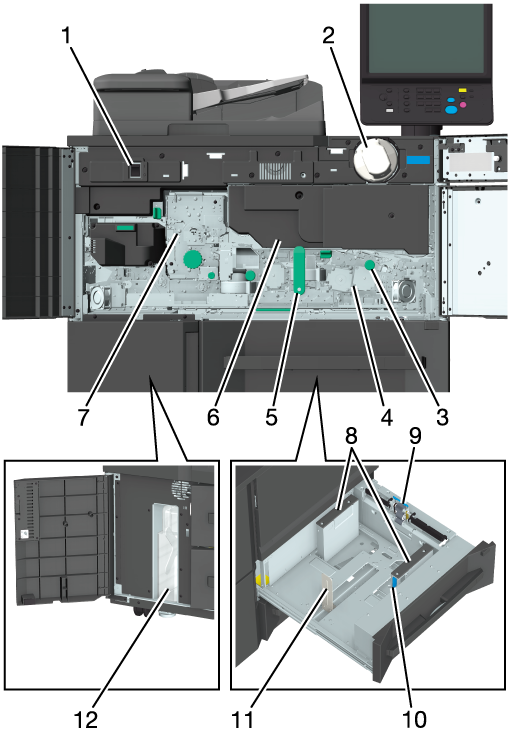

1

Interruptor de alimentación principal

Para activación/desactivación por el representante del servicio al cliente. No se debe desactivar en circunstancias normales.

2

Bote de tóner

Suministra tóner a la máquina.

3

Mando [M2]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

4

Unidad de fijación de transferencia

Extraer en caso de atasco de papel. Encontrará más información sobre las palancas y mandos de la Unidad de fijación de transferencia en la pantalla que se visualiza cuando se produce un atasco de papel.

5

Palanca [M4]

Cuando hay un atasco de papel, bajar hacia la izquierda y extraer la Unidad de fijación de transferencia, y después quitar el papel.

6

Unidad del tambor

Esta pieza toma la forma de la imagen de copia.

7

Unidad de fusión

Esta pieza fija la imagen formada en el papel.

8

Guías laterales

Colocar a lo largo de los dos lados del papel cargado.

9

Rodillo de transporte

Introduce el papel en el dispositivo de impresión 1 hoja cada vez.

10

Palanca de liberación del bloqueo de las guías laterales

Para mover las Guías laterales, debe presionar la palanca para desbloquear.

11

Placa de guía posterior

Colocar a lo largo del borde posterior del papel cargado.

12

Caja de tóner residual

Recoge el tóner residual.
