[Medic.auto.]

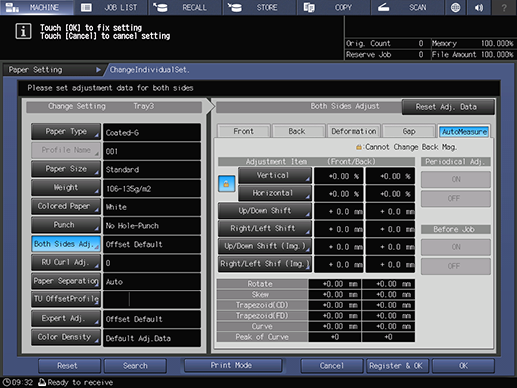

Esta opción muestra cada valor de ajuste de [Aj. ambas caras].

Lea el gráfico de salida utilizando Unidad Intelligent Quality Care IQ-501, y realice automáticamente el ajuste en ambas caras. Es posible leer automáticamente un máximo de 20 gráficos cada vez. Cuanto mayor sea el número de gráficos, mayor será la precisión del valor de ajuste.

El resultado se muestra tras el ajuste para que pueda valorar de inmediato el resultado del ajuste.

NOTA

• Para utilizar esta función es necesario disponer de la opción Unidad Intelligent Quality Care IQ-501.

Sugerencias

• Para obtener un ajuste fino, realice el ajuste en [Opción de ajuste].

1

Pulse [Modo impresión].

2

Introduzca el número de hojas de salida del gráfico y pulse Iniciar en el Panel de control.

Se imprime el gráfico de prueba y se actualizan los valores de ajuste.

3

Imprima 1 hoja del gráfico y compruebe el resultado.

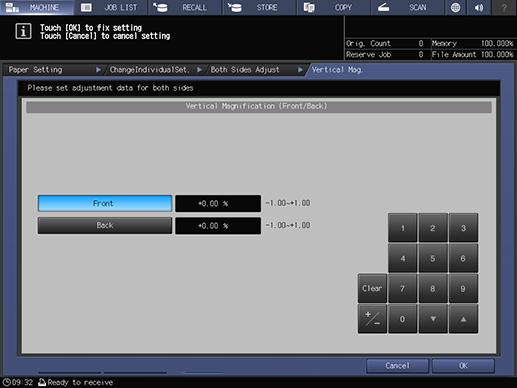

Realizar manualmente el ajuste fino de la ampliación vertical u horizontal.

Esta función es útil cuando se desea realizar ajustes finos tras efectuar una [Medic.auto.].

Sugerencias

• Cuando se cambia manualmente el lado frontal, si está bloqueado, el valor numérico no se actualiza ni siquiera con la medición automática.
• Para actualizar el valor numérico ajustado manualmente, realice una [Medic.auto.].

1

Pulse [Vertical] o [Horizontal].

2

Pulse [Frontal] o [Posterior].

3

Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

• Utilice [+ / -] para seleccionar un valor positivo o negativo.

• Ajuste de la imagen: (-) Reducir (+) Ampliar

• Rango de ajuste: [-1.00~+1.00]

Realizar manualmente un ajuste fino de la cantidad de desplazamiento vertical o la cantidad de desplazamiento horizontal.

Esta función es útil cuando se desea realizar ajustes finos tras efectuar una [Medic.auto.].

Para actualizar el valor numérico ajustado manualmente, realice una [Medic.auto.].

1

Pulse [Desplaz.arr./aba.] o [Desplaz. der/izq.].

2

Pulse [Frontal] o [Posterior].

3

Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

• Utilice [+ / -] para seleccionar un valor positivo o negativo.

• Ajuste de la imagen impresa (imagen + marca de recorte): (-) Desplazamiento hacia abajo o hacia la izquierda (+) Desplazamiento hacia arriba o hacia la derecha

• Rango de ajuste (vertical): [-10.0~+10.0]

• Rango de ajuste (horizontal): [-3.0~+3.0]

Realizar manualmente un ajuste fino de la cantidad de desplazamiento vertical u horizontal solo para la imagen.

Esta función es útil cuando se desea realizar ajustes finos tras efectuar una [Medic.auto.].

El valor numérico no se actualiza ni siquiera con la [Medic.auto.].

1

Pulse [Desp.arr./aba. (Imag.)] o [Desp.der./izq. (Imag.)].

2

Pulse [Frontal] o [Posterior].

3

Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

• Utilice [+ / -] para seleccionar un valor positivo o negativo.

• Ajuste de la imagen impresa (solo imagen): (-) Desplazamiento hacia abajo o hacia la izquierda, (+) Desplazamiento hacia arriba o hacia la derecha

• Rango de ajuste (vertical): [-10.0~+10.0]

• Rango de ajuste (horizontal): [-3.0~+3.0]
