Inicio > Configuración pap. > [Cam. juego] > [Aj. ambas caras] > [Atrás]

[Atrás]

Descripción general
Procedimiento de configuración

Descripción general

Permite ajustar la ampliación y la posición de imagen que se va a imprimir en la parte posterior.

Primero debe ajustar [Zoom] y [Desplazamiento de imagen] en la parte frontal, y después debe ajustar la parte posterior tomando como referencia la parte frontal.

Resulta útil para realizar un ajuste fino después del Ajuste ambas caras.

Referencia

Procedimiento de configuración

Permite ajustar la ampliación y la posición de imagen que se va a imprimir en la parte posterior.

Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Por comodidad, defina un punto de referencia para medir el factor de escala o la posición en el gráfico de prueba.

1
Después de imprimir una tabla de ajuste, confirme el factor de escala y los errores de alineación que puedan existir.

  • Si hay un error de alineación, avance al paso 2.

2
Pulse [Vertical].
3
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Reducir (+) Ampliar

  • Rango de ajuste: [-1.00~+1.00]

4

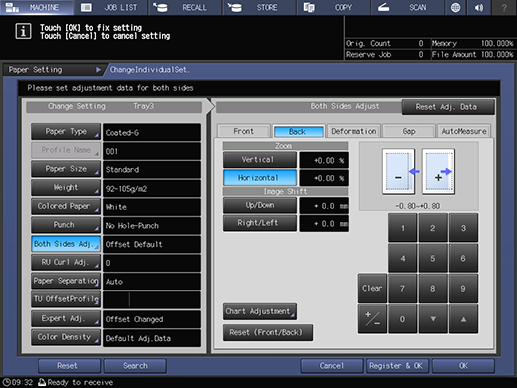

Pulse [Horizontal].
5
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Reducir (+) Ampliar

  • Rango de ajuste: [-0.80~+0.80]

6
Pulse [Ar<->Ab].
7
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Mover hacia abajo (+) Mover hacia arriba

  • Rango de ajuste: [-10.0~+10.0]

8

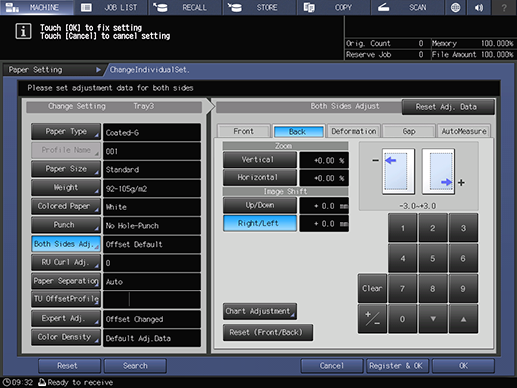

Pulse [Der<->Izq].
9
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Mover a la izquierda (+) Mover a la derecha

  • Rango de ajuste: [-3.0~+3.0]

10
Imprima un gráfico de la parte posterior.

  • Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado el factor de escala y el error de alineación de la parte posterior.

  • Repita los pasos 2 y 9 hasta obtener el resultado deseado.
