[Deformación]
Descripción general
Permite realizar ajustes cuando toda la imagen está girada en sentido horario o antihorario, o cuando se detecta sesgo en diagonal.
[Deformación] se ajusta automáticamente al valor de compensación realizando los siguientes ajustes.
[Ajuste tabla] de [Deformación]
[Ajuste tabla] de [Atrás]
Ajuste [Med.escan.]
El valor de compensación se puede ajustar manualmente.
Ejemplo de ajuste de la "distorsión"
[Girar]: si la imagen de la parte frontal está inclinada en sentido horario, pulse [Frontal] - [Girar] e introduzca el valor positivo. La imagen de la cara frontal girará en sentido antihorario.
[Inclinar]: si se detecta un sesgo inclinado hacia la parte superior derecha en la parte frontal de la imagen, pulse [Frontal] - [Inclinar] e introduzca el valor negativo. El sesgo se reduce y la imagen se aproxima a la forma normal.
NOTA
Estos ajustes son necesarios para utilizar esta función.
- Asigne a [Ajuste ambas caras / Deformación] en [Configuración común] el valor [Habilitar].
Sugerencias
- Si se ha introducido un valor de compensación en la pantalla [Deformación], aunque [Ajuste ambas caras / Deformación] tenga el valor [No válido], se mantiene la información del valor de compensación. Si [Ajuste ambas caras / Deformación] está ajustado a [Habilitar], el ajuste de gráfico puede realizarse con el mismo valor de compensación.
Referencia
- Para obtener más información sobre el ajuste de gráfico, consulte [Ajuste tabla] ([Deformación]).
- Para obtener más información sobre el ajuste [Ajuste ambas caras / Deformación], consulte [Configuración común].
Procedimiento de ajuste (ajuste de la parte [Frontal] )
Para ajustar la distorsión de la imagen que se va a imprimir en la parte frontal.
Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Por comodidad, defina un punto de referencia para medir el sesgo en el gráfico de prueba.
1
Después de imprimir un gráfico de ajuste, confirme la distorsión.
Si hay un error de alineación, avance al paso 2.
2
Pulse [Girar] en el [Frontal].
3
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Sentido de rotación de la imagen: (-) Horario (+) Antihorario
Rango de ajuste: [-1.00~+1.00]
4

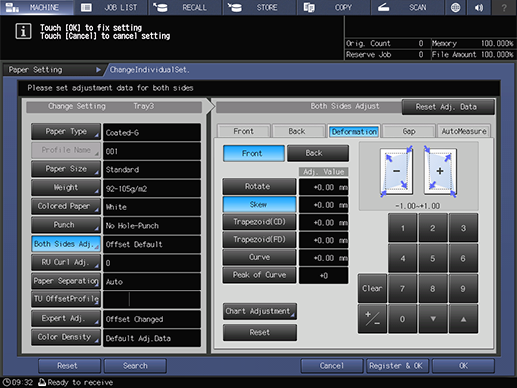

Pulse [Inclinar] en el [Frontal].
Ajuste la distorsión en la dirección diagonal de la imagen.
5
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de imagen: (-) Se baja la esquina derecho de la imagen. (+) Se baja la esquina izquierda de la imagen.
Rango de ajuste: [-1.00~+1.00]
6

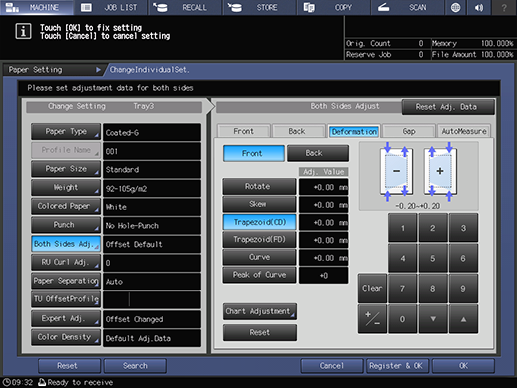

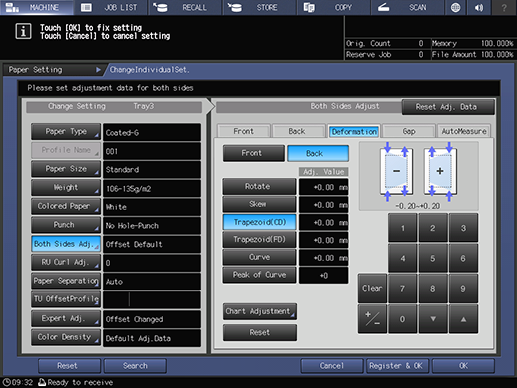

Pulse [Trapez.(dir.tran)] en el [Frontal].
Ajusta la distorsión derecha/izquierda de una imagen.
7
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) El lado derecho del trapecio vertical se hace más grande y el lado izquierdo más pequeño (+) El lado derecho del trapecio vertical se hace más pequeño y el lado izquierdo más grande.
Rango de ajuste: [-0.20~+0.20]
8
Pulse [Trapez.(dir.alim)] en el [Frontal].
Ajusta la distorsión vertical de una imagen.
9
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) El lado superior del trapecio horizontal se hace más grande y el lado inferior más pequeño (+) El lado superior del trapecio horizontal se hace más pequeño y el lado inferior más grande.
Rango de ajuste: [-0.50~+0.50]
10
Pulse [Curva] en el [Frontal].
Ajusta la inclinación vertical de una imagen.
11
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) Subir la parte inclinada hacia el lado inferior (+) Bajar la parte inclinada hacia el lado superior.
Rango de ajuste: [-0.50~+0.50]
12
Pulse [Pico de curva] en el [Frontal].
Ajusta las inclinaciones inferiores izquierda y derecha de una imagen.
13
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) Elevar parcialmente la parte inclinada hacia el lado inferior izquierdo (+) Elevar parcialmente la parte inclinada hacia el lado inferior derecho.
Rango de ajuste: [-3~+3]
14
Imprima un gráfico de la parte frontal.
Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado la distorsión en la parte frontal.
Repita los pasos 2 y 13 hasta obtener el resultado deseado.
Procedimiento de ajuste (ajuste de la parte [Posterior] )
Para ajustar la distorsión de la imagen que se va a imprimir en la parte posterior.
Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Por comodidad, defina un punto de referencia para medir el sesgo en el gráfico de prueba.
1
Después de imprimir un gráfico de ajuste, confirme la distorsión.
Si hay un error de alineación, avance al paso 2.
2

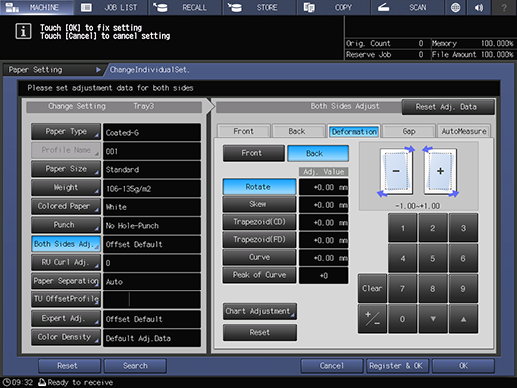

Pulse [Girar] en el [Posterior].
3
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Sentido de rotación de la imagen: (-) Horario (+) Antihorario
Rango de ajuste: [-1.00~+1.00]
4
Pulse [Inclinar] en el [Posterior].
Ajuste la distorsión en la dirección diagonal de la imagen.
5
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de imagen: (-) Se baja la esquina derecho de la imagen. (+) Se baja la esquina izquierda de la imagen.
Rango de ajuste: [-1.00~+1.00]
6
Pulse [Trapez.(dir.tran)] en el [Posterior].
Ajusta la distorsión derecha/izquierda de una imagen.
7
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) El lado derecho del trapecio vertical se hace más grande y el lado izquierdo más pequeño (+) El lado derecho del trapecio vertical se hace más pequeño y el lado izquierdo más grande.
Rango de ajuste: [-0.20~+0.20]
8

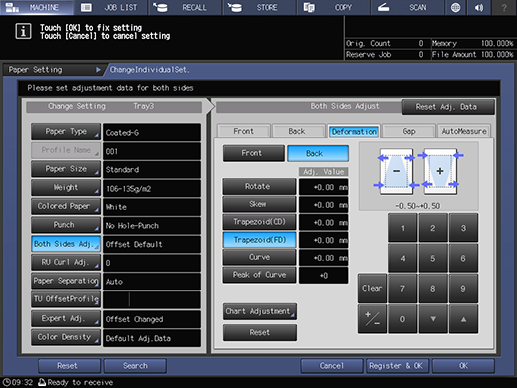

Pulse [Trapez.(dir.alim)] en el [Posterior].
Ajusta la distorsión vertical de una imagen.
9
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) El lado superior del trapecio horizontal se hace más grande y el lado inferior más pequeño (+) El lado superior del trapecio horizontal se hace más pequeño y el lado inferior más grande.
Rango de ajuste: [-0.50~+0.50]
10
Pulse [Curva] en el [Posterior].
Ajusta la inclinación vertical de una imagen.
11
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) Subir la parte inclinada hacia el lado inferior (+) Bajar la parte inclinada hacia el lado superior.
Rango de ajuste: [-0.50~+0.50]
12
Pulse [Pico de curva] en el [Posterior].
Ajusta las inclinaciones inferiores izquierda y derecha de una imagen.
13
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor de ajuste positivo o negativo según la distorsión de la imagen impresa.
Ajuste de la imagen: (-) Elevar parcialmente la parte inclinada hacia el lado inferior izquierdo (+) Elevar parcialmente la parte inclinada hacia el lado inferior derecho.
Rango de ajuste: [-3~+3]
14
Imprima un gráfico de la parte posterior.
Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado la distorsión en la parte posterior.
Repita los pasos 2 y 13 hasta obtener el resultado deseado.
