Manual del operador

Inicio > Configuración pap. > [Cam. juego] > [Aj. ambas caras] > [Frontal]

[Frontal]

Descripción general
Procedimiento de configuración

Descripción general

Permite ajustar la ampliación y la posición de imagen que se va a imprimir en la parte frontal.

Referencia

Procedimiento de configuración

Permite ajustar la ampliación y la posición de imagen que se va a imprimir en la parte frontal.

Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Por comodidad, defina un punto de referencia para medir el factor de escala o la posición en el gráfico de prueba.

1
Después de imprimir una tabla de ajuste, confirme el factor de escala y los errores de alineación que puedan existir.

  • Si hay un error de alineación, avance al paso 2.

2

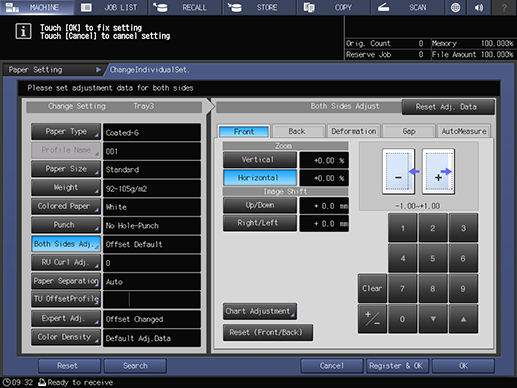

Pulse [Vertical].
3
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Reducir (+) Ampliar

  • Rango de ajuste: [-1.00~+1.00]

4
Pulse [Horizontal].
5
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Reducir (+) Ampliar

  • Rango de ajuste: [-1.00~+1.00]

6

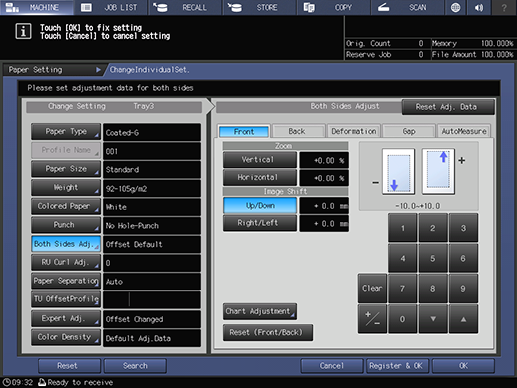

Pulse [Ar<->Ab].
7
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Mover hacia abajo (+) Mover hacia arriba

  • Rango de ajuste: [-10.0~+10.0]

8

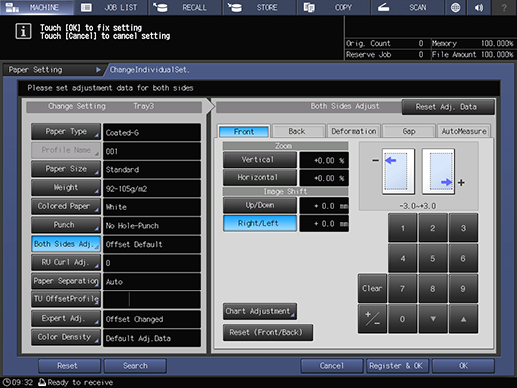

Pulse [Der<->Izq].
9
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar un valor positivo o negativo.

  • Ajuste del tamaño de imagen de impresión: (-) Mover a la izquierda (+) Mover a la derecha

  • Rango de ajuste: [-3.0~+3.0]

10
Imprima un gráfico de la parte frontal.

  • Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado el factor de escala y el error de alineación de la parte frontal.

  • Repita los pasos 2 y 9 hasta obtener el resultado deseado.
