[Ajuste tabla] ([Frontal]/[Atrás])
Descripción general
Permite preparar gráficos separados para ajustar la parte frontal y la parte posterior.
Mida los puntos de medición del gráfico de salida utilizando una regla, por ejemplo, y después introduzca el valor medido para ejecutar el ajuste.
Este ajuste resulta útil para impresión dúplex con un tipo de papel nuevo o cuando no se conoce la magnitud del error de alineación entre ambas caras después de cambiar el papel de la bandeja, porque la posición de ambas caras se puede ajustar con solo introducir los valores medidos.
Sugerencias
- Las marcas se imprimen en la parte frontal del gráfico para el ajuste de la parte posterior. Para obtener más información sobre las marcas del gráfico, consulte Acerca de los gráficos.
Procedimiento de configuración
1

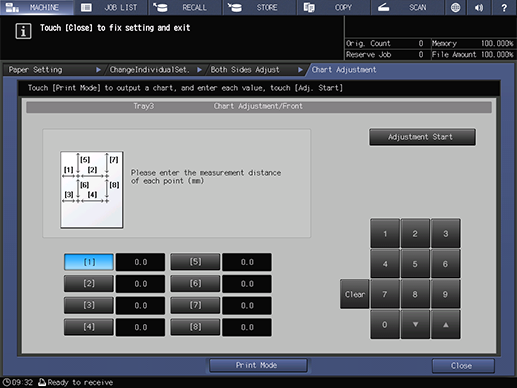

Pulse [Ajuste tabla] de [Frontal].
Se visualiza la pantalla [Ajuste tabla/Frontal].
2
Pulse [Modo impresión].
3
Pulse Iniciar en el Panel de control.
Se expulsa un gráfico.
4

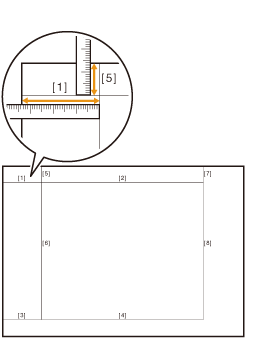

Mida la longitud de las líneas [1] a [8] impresas en el gráfico utilizando una regla.
La figura muestra un ejemplo donde se miden [1] y [5].
Es posible introducir unidades de hasta 0,1 mm.
5
Pulse el número de cada punto y utilice el teclado en pantalla o [,]/[+] para introducir la longitud medida.
6
Pulse [Comienzo ajuste].
7

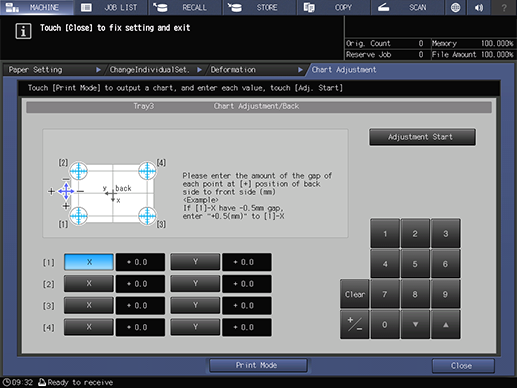

Pulse [Ajuste tabla] de [Atrás].
Se visualiza la pantalla [Ajuste tabla/Posterior].
8
Pulse [Modo impresión].
9
Pulse Iniciar en el Panel de control.
Se expulsa un gráfico.
10

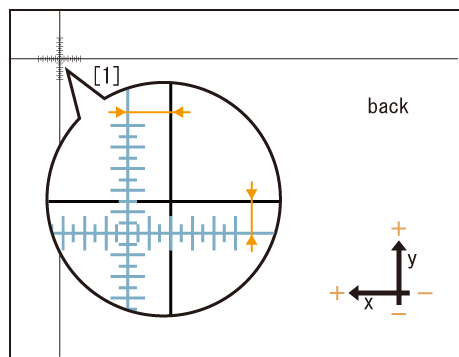

Mida el error de alineación entre "
" de [1] a [4] en la parte posterior y "" en la parte frontal del gráfico.
" de [1] a [4] en la parte posterior y "" en la parte frontal del gráfico.
En la figura se muestra un ejemplo donde se mide [1]. La escala tiene una resolución de 0,5 mm.
La marca negra "
" de la figura indica la parte frontal, y la marca "" azul, la parte posterior.Es posible introducir unidades de hasta 0,1 mm.
11
Pulse [X] o [Y] de cada punto y utilice el teclado en pantalla o [,]/[+] para introducir la longitud medida.
En la figura del paso 10 se muestra "
" de [1] con un error de alineación respecto a la parte frontal de 2,0 mm en el lado positivo del eje X, y de 1,5 mm en el lado negativo del eje Y. En este caso, para el [1], es necesario desplazar la línea azul del parte posterior 2,0 mm en sentido negativo del eje X, y 1,5 mm en sentido positivo del eje Y. Esto se puede compensar introduciendo 20 en X y pulsando [+ / -] e introduciendo 15 en Y.
12
Pulse [Comienzo ajuste].
