Descripción general
Permite ajustar solo el factor de escala y la posición de imagen en la parte posterior en función de la posición de imagen en la parte frontal.
Esta función es útil cuando el error de alineación de la parte posterior no es claro, cuando se desea realizar una impresión dúplex con un nuevo tipo de papel o cuando se cambia el papel de la bandeja, ya que se pueden realizar ajustes simplemente introduciendo el valor de ajuste.
Procedimiento de configuración
1
Pulse [Modo impresión].
2
Pulse Iniciar en el Panel de control.
Se expulsa un gráfico.
3
Mida el error de alineación entre las partes frontal y posterior en cada punto de [a] a [d] en la parte posterior del gráfico.

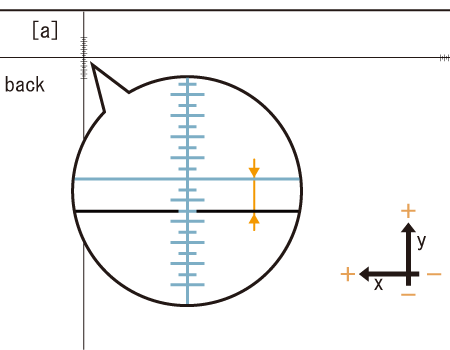

En la figura se muestra un ejemplo donde se mide [a]. La escala tiene una resolución de 0,5 mm.
Las líneas negras de la figura indican la cara frontal, las líneas azules indican la cara posterior.
Es posible introducir unidades de hasta 1 mm.
4

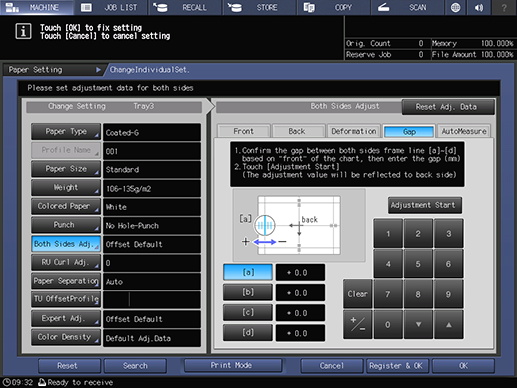

Pulse la tecla de cada punto y utilice el teclado en pantalla o [,]/[+] para introducir el valor de ajuste.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Si la posición de impresión presenta un error de alineación en sentido negativo, introduzca un valor positivo. Si el error de alineación es en sentido positivo, introduzca un valor negativo.
Utilice [+ / -] para seleccionar un valor positivo o negativo. Si la escala de [a] presenta un error de alineación con la parte frontal de 1,5 mm en el lado positivo del eje Y, como se muestra en la figura del paso 3, introduzca 15 y pulse [+ / -] para desplazar la línea azul de la parte posterior 1,5 mm en sentido negativo.
5
Pulse [Iniciar ajuste].
Se expulsa un gráfico.
6
Compruebe el error de alineación de la posición de impresión en el gráfico de salida.
Repita los pasos 1 a 4 hasta que las caras frontal y posterior estén alineadas.
