Regolazione Gap (regolazione del lato posteriore)

Suggerimenti

  • La regolazione Gap è il metodo semplice per regolare l'ingrandimento e la posizione immagine del solo lato posteriore. Per regolare entrambi i lati, eseguire la procedura visualizzata in Regolazione [Fronte].

  1. Premere Impostazione carta sulla schermata UNITÀ PRINC.

  2. Premere il vassoio per cui si ha eseguito la regolazione del lato anteriore.

  3. Premere Modif. imp.

  4. Premere Reg entr facc.

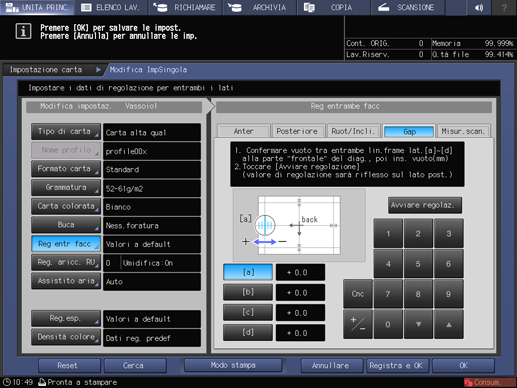

  5. Premere Gap, quindi premere Modo di Stampa.

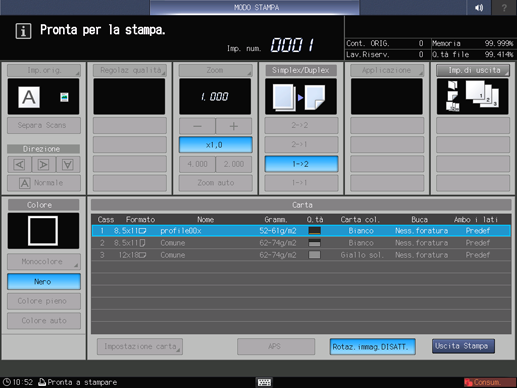

  6. Quando è visualizzata la schermata MODO STAMPA, premere Avvio sul pannello di controllo.

    È stampato un grafico di prova. Stampare circa tre fogli per un grafico di prova.

  7. Premere Uscita Stampa.

  8. Misurare il gap tra i lati anteriore e posteriore presso ogni punto da [a] a [d] sul lato [posteriore] (Retro) nel secondo e nel terzo grafico emesso.

    La risoluzione di scala è 0,5 mm.

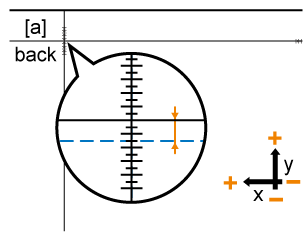

    La linea nera nella figura indica il lato posteriore, e la linea tratteggiata blu indica il lato opposto (anteriore).

    È possibile inserire un valore in incrementi di 0,1 mm.

    Per esempio, quando la linea nera sul lato posteriore è disallineata rispetto al segno più di 1,5 mm dalla linea tratteggiata blu sul lato anteriore, come mostrato nella figura, digitare "-1,5" per la correzione per spostare la linea nera sul lato posteriore verso il lato meno di 1,5 mm.

    Accertarsi di prendere nota dei valori di misurazione.

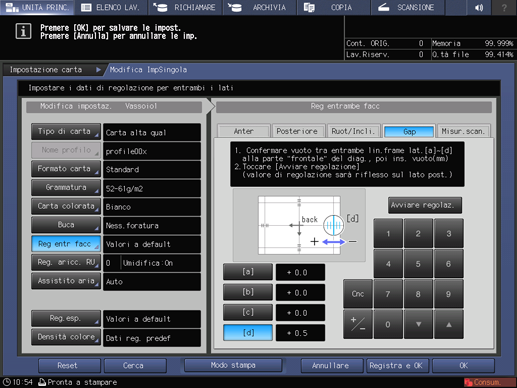

  9. Premere da [a] a [d] di ogni punto, e usare il tastierino numerico del pannello a sfioramento o [down]/[up] per inserire il valore misurato

  10. Una volta completata l'immissione, premere Avvia regolaz.

    I valori di regolazione inseriti sono applicati a Zoom e Spostamento nella schermata Retro.

    Quando Impostazione utente - Impostazioni comuni - Regolazione ingrandimento posteriore è impostato su OFF, il valore di regolazione non è applicato a Orizzontale nella schermata Retro.

  11. Premere Avvio sul pannello di controllo.

    È stampato un grafico di prova. Stampare circa tre fogli per un grafico di prova.

  12. Verificare il disallineamento della posizione di stampa usando il secondo e il terzo grafico emesso.

    Ripetere i punti da 10 a 13 fino a quando i lati anteriore e posteriore sono allineati.

  13. Premere Uscita Stampa.

  14. Premere OK per terminare la regolazione.

    Quando la regolazione gap è eseguita su carta di un nuovo marchio, grammatura o formato, premere Registra e OK, quindi andare al punto successivo.
