Regolazione Fronte

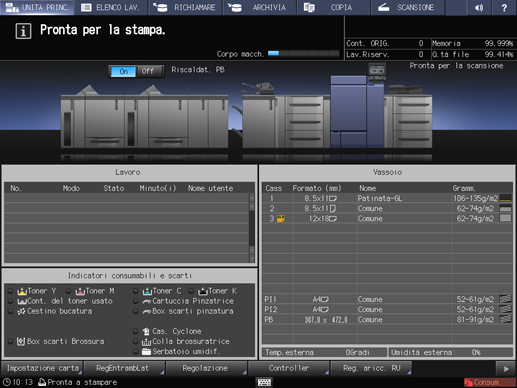

  1. Premere Impostazione carta sulla schermata UNITÀ PRINC.

  2. Premere il vassoio in cui è stata caricata la carta da regolare.

  3. Premere Richiamare.

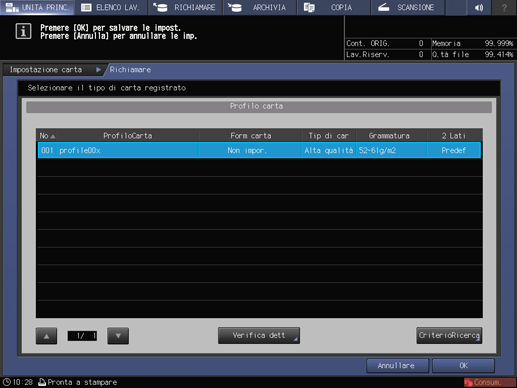

  4. Selezionare un profilo carta del marchio della carta (nome profilo carta), "Formato carta", "Tipo di carta", e "Grammatura", che sono uguali a quelli della carta da regolare, quindi premere OK.

    Se non è possibile trovare il profilo carta desiderato, premere Annulla.

    Un profilo carta in cui il "Formato carta" o la "Direzione" sono differenti da quelli della carta caricata nel vassoio, è visualizzato in grigio, per cui non è possibile selezionarlo.

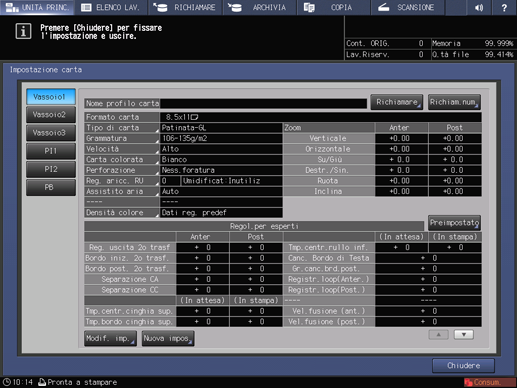

  5. Premere Modif. imp.

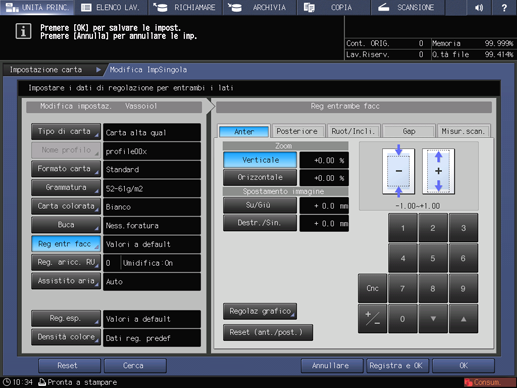

  6. Premere Reg entr facc.

  7. Accertarsi che sia selezionato Fronte, quindi premere Regolaz grafico.

  8. Cliccare su Modo stampa.

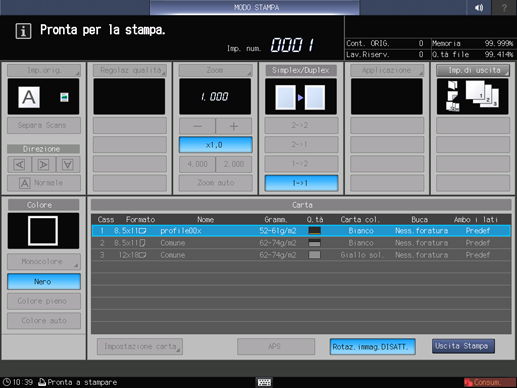

  9. Quando è visualizzata la schermata MODO STAMPA, premere Avvio sul pannello di controllo.

    È stampato un grafico di prova. Stampare circa tre fogli per un grafico di prova.

  10. Premere Uscita Stampa.

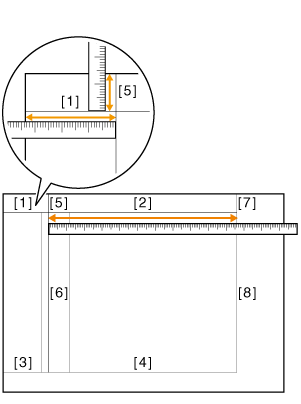

  11. Verificare le lunghezze presso i punti [2], [4], [6], e [8] nel secondo e nel terzo grafico emesso.

    Accertarsi di prendere nota delle lunghezze di misurazione.

    Quando le lunghezze presso i punti [2], [4], [6], e [8] sono entro i rispettivi intervalli visualizzati qui di seguito, premere Chiudi, quindi premere OK per terminare la regolazione.

    Quando le lunghezze presso i punti [2], [4], [6], e [8] sono al di fuori dei rispettivi intervalli visualizzati qui di seguito, misurare anche le lunghezze presso i punti [1], [3], [5], e [7], quindi andare al Punto 12.

    [2]: 200 mm ± 0,3 mm

    [4]: 200 mm ± 0,3 mm

    [6]: 200 mm ± 0,3 mm

    [8]: 200 mm ± 0,3 mm

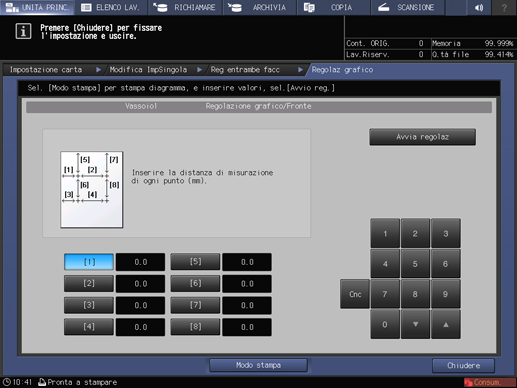

  12. Premere il numero di ogni punto e usare il tastierino numerico del pannello a sfioramento per inserire la lunghezza misurata.

    Premere Cnc per resettare il valore.

  13. Una volta completata l'immissione, premere Avvia regolaz.

  14. Stampare nuovamente il grafico di regolazione sul lato anteriore, quindi verificare le lunghezze presso i punti [2], [4], [6], e [8] nel secondo e nel terzo grafico emesso.

    Ripetere i punti da 11 a 14 fino a quando le lunghezze presso i punti [2], [4], [6], e [8] sono incluse nei rispettivi intervalli mostrati qui di seguito.

    [2]: 200 mm ± 0,3 mm

    [4]: 200 mm ± 0,3 mm

    [6]: 200 mm ± 0,3 mm

    [8]: 200 mm ± 0,3 mm

  15. Premere OK per terminare la regolazione.

    Quando la regolazione del lato anteriore è eseguita su carta di un nuovo marchio, grammatura o formato, premere Registra e OK, quindi andare al punto successivo.
