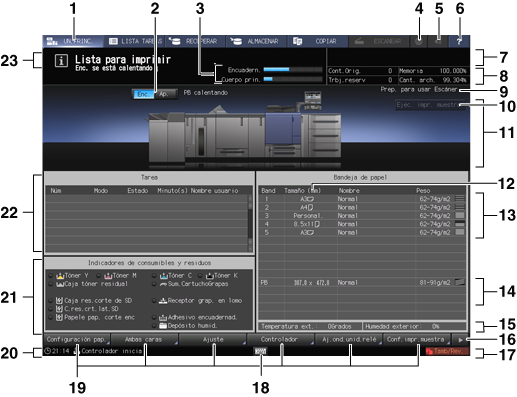

Componentes de la pantalla UN.PRINC.

1

Pestaña UN.PRINC.

Se muestra la pantalla UN.PRINC.

2

Interruptor del calentador del encuadernador

Permite encender o apagar el calentador del encuadernador. Si sabe cuando va a utilizar la unidad de encuadernado, puede encender el calentador antes para que la unidad funcione más ‐eficazmente.

Si no está usando el calentador, acuérdese de apagarlo para evitar que se estropee el material adhesivo.

3

Barra de estado de calentamiento del cuerpo principal/unidad de encuadernación

Indica el estado de avance del calentamiento de la unidad de encuadernación o del cuerpo principal. Cuando se completa la operación de calentamiento, la barra de estado desaparece.

4

Explorador web

Se muestra la pantalla correspondiente a la URL especificada en el explorador web.

5

Info.sonido/voz Activ./Desact.

Pulse esta tecla para desactivar temporalmente el sonido del altavoz.

Solo está disponible si Sonido del altavoz está Activado mediante UTILIDAD - Configuración de usuario - Configuración sistema - Conf. sonido operación/info - Config. de volumen.

6

Ayuda

Muestra el mensaje de ayuda que ofrece información sobre la pantalla mostrada en ese momento. En función de la pantalla,  puede estar sombreado y no es posible mostrar ningún mensaje de ayuda.

Cuando se pulsa en la pantalla UN.PRINC., se muestran las instrucciones para sustituir el tóner, sustituir la caja de tóner residual, sustituir la caja Cyclone, añadir grapas, eliminar los restos de perforación, grapado y recorte, añadir cápsulas de cola, cargar papel y reponer agua en el depósito del humidificador.

7

Indicador de información de salida

Visualiza el contador de impresión, el contador de juegos y el número de la tarea actual durante la impresión.

8

Indicador de información de gestión de la máquina

Visualiza el número de tarea reservada, la cantidad de memoria restante, el contador de originales y la cantidad en el sistema de archivos.

9

Mensaje del escáner

Muestra el estado de escaneado del original del alimentador de documentos de escáner dual (ADF) o el cristal de originales.

10

Ejec. impr. muestra

Realiza una impresión de muestra durante un trabajo de impresión. Esta opción aparece si la máquina está equipada con el controlador de imagen IC-604.

Para obtener más información, consulte Descripción general de la impresión de muestra.

11

Pantalla de configuración de la máquina

Muestra la configuración del cuerpo principal y las opciones.

12

Tamaño (mm) / Tamaño (pulgadas)

Los tamaños se muestran en milímetros por defecto. Puede cambiarse entre milímetros y pulgadas desde la pantalla UTILIDAD. Para obtener más información, consulte [Configuración unidad].

13

Indicador de información de bandeja
(Bandeja 1 a bandeja 9)

Visualiza el tamaño de papel, su orientación, nombre y peso, y la cantidad de papel que hay en la bandeja.

14

Indicador de información de bandeja (bandeja superior y bandeja inferior de la unidad de inserción posterior, bandeja de cubierta)

Cuando está instalada la unidad de plegado FD‑503, muestra el tamaño, la dirección, el peso y el tipo del papel cargado en la bandeja superior y en la bandeja inferior de la unidad de inserción posterior, así como la cantidad restante de papel en cada bandeja.

Cuando está instalada la encuadernadora PB‑503, muestra el tamaño, la orientación, el nombre, el peso y la cantidad del papel cargado en la bandeja de portadas de la encuadernadora PB‑503.

Si está instalada la unidad de inserción posterior PI-502, proporciona información sobre el tamaño del papel y la cantidad de papel en la bandeja superior y la bandeja inferior de la unidad de inserción posterior.

15

Temperatura ext. y Humedad exterior

Muestra la temperatura exterior y la humedad exterior detectadas con el sensor de temperatura y humedad instalado en la máquina.

16

Interruptor de teclas de función de la máquina

Cambia la visualización de las teclas de función de la máquina.

17

Indicador de estado de la máquina/derecha

Se visualiza Fusor(sobre). Memoria USB, Tóner Y, Tóner M, Tóner C, Tóner K, LlamadaMP, Limp. ADF, Consumible, Par, SinCompr., Seguridad, Err módem, ORU-M, Ctr.t.osc. Es posible mostrar hasta cuatro indicadores en tamaño grande. Cuando se muestran 5 o más indicadores, los indicadores 4.º y sucesivos se sustituyen por iconos pequeños sin texto. Se puede mostrar un máximo de 7 elementos en total, 3 iconos de tamaño normal y 4 iconos de tamaño pequeño.

18

Icono de tecla programable-fija

Al utilizar el panel remoto en tiempo real, se pueden visualizar las teclas fijas del panel de control en una pantalla de ordenador y en el panel táctil. Pulse cualquier parte de la barra negra con este icono mostrado. No funciona en otros casos. Cuando accede a otra pantalla desde la pantalla en la que se visualizan las teclas fijas, estas desaparecen. Para obtener más información, consulte Descripción general del panel remoto.

19

Área de visualización de teclas de función de la máquina

Configuración del papel: define las condiciones del papel en la unidad de alimentación de papel PF-707m, la unidad de alimentación de papel PF-711, la bandeja superior/bandeja inferior de la unidad de inserción posterior PI-502, la bandeja superior/bandeja inferior de la unidad de inserción posterior instalada en la unidad de plegado FD-503 y la bandeja de portadas de la encuadernadora PB-503.

Ambas caras: realiza ajustes para imágenes impresas en la parte frontal y trasera del papel cargado en cada bandeja (de bandeja 1 a bandeja 9), así como para el ajuste de rotación/inclinación, el ajuste de tabla, el ajuste de hueco y el ajuste de medición de escaneado.

Ajuste: ajusta la unidad principal y los equipos opcionales.

Controlador: configura el controlador.

Aj.ond. unid.relé: ejecución del ajuste de ondulación en cada bandeja (de bandeja 1 a bandeja 9). Si hay un humidificador HM-101 instalado en la unidad de relé RU-511, puede configurar el ajuste de humidificación para cada bandeja.

Conf. Impresión de muestra: pulsar para configurar la impresión de muestra.

Al pulsar el Interruptor de teclas de función de la máquina, se muestran los siguientes botones.

Control manual de densidad del color: pulse esta tecla para ajustar manualmente la densidad de color o para administrar la información registrada para el control manual de densidad del color. Esta tecla está habilitada si la opción Usar contr. man. dens. color tiene asignado el valor ACT.

Resultado control de densidad del color: pulse esta tecla para comprobar el resultado del ajuste periódico del control de densidad de color. Esta tecla está habilitada si se ha realizado el ajuste periódico.

Registrar/borrar configuración de papel: pulse esta tecla para registrar o eliminar la configuración de papel de uso frecuente.

20

Indicador de estado de la máquina/izquierda

Muestra la hora actual o el estado del controlador de imagen.

21

Área de indicadores de consumibles y residuos

Visualiza el estado actual del suministro de tóner. Además, notifica mediante un indicador rojo cuándo es necesario añadir grapas a la grapadora opcional, cuándo está llena la caja de tóner residual, caja Cyclone o caja de residuos de perforación o cuándo es necesario añadir agua al humidificador.

Se puede contar el número de cambios del bote de tóner. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

22

Área de visualización de tareas

Presenta el estado actual de los trabajos que ejecutarán en la máquina. Cuando hay algún trabajo no finalizado, se muestra la tecla Histor. incomp.

23

Área de mensajes

Muestra mensajes relativos al estado de la máquina u operación requerida actualmente.
