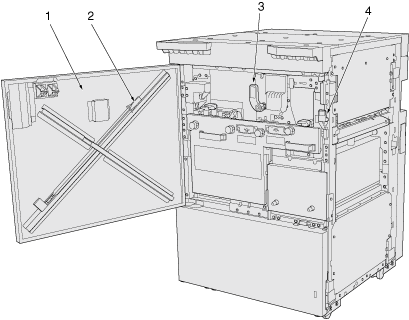

Unidad integrada Color Care IQ-501

1

Puerta frontal de la unidad integrada Color Care

Se abre para permitir eliminar papel atascado.

2

Herramienta de limpieza

Utilícela para limpiar el escáner en línea.

3

Palanca [IQ7]

Se abre hacia la izquierda para permitir la extracción del papel atascado.

4

Palanca [IQ1]

Permite abrir la cubierta para la extracción del papel atascado.

5

Mando [IQ6]

Se gira para permitir la extracción del papel atascado.

6

Palanca [IQ9]

Se abre hacia arriba para eliminar papel atascado.

7

Mando [IQ5]

Se gira para permitir la extracción del papel atascado.

8

Mando [IQ4]

Se gira para permitir la extracción del papel atascado.

9

Mando [IQ3]

Se gira para permitir la extracción del papel atascado.

10

Palanca [IQ2]

Se abre hacia arriba para eliminar papel atascado.

11

Asa [IQ8]

Se utiliza para retirar la unidad cuando se producen atascos.
