Máquina externa

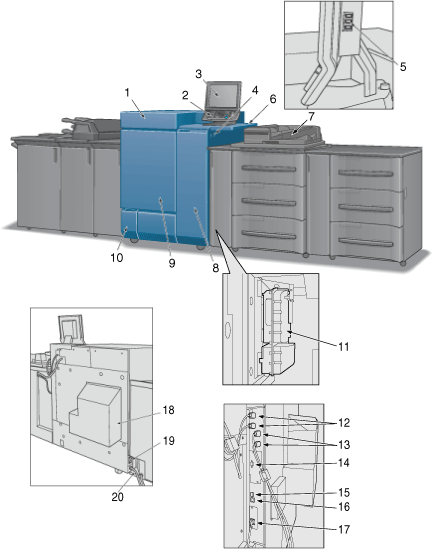

N.º | Nombre | Descripción |
|---|---|---|
1 | Puerta de suministro de tóner | Se abre para permitir el suministro de tóner. |
2 | Panel de control | Se utiliza para varios ajustes y varias operaciones de la máquina. |
3 | Panel táctil | Muestra pantallas como la pantalla UN.PRINC. para permitir varias opciones de configuración y operaciones de la máquina. Además, a través de él se accede a información sobre las operaciones de la máquina y a la ayuda para la solución de problemas. |
4 | Interruptor de alimentación secundario | Al pulsar este interruptor se enciende y se apaga la máquina. |
5 | Puerto de servicio (USB 2.0 tipo A 3) | Se utiliza para conectar dispositivos como un soporte de almacenamiento externo (unidad flash USB, USB-HDD), teclado y ratón. Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia. La longitud total del cable que conecta los dispositivos USB debe ser inferior a 3 m. |
6 | Zona de trabajo WT-512 (opcional) | Ofrece un espacio de trabajo cómodo para colocar los documentos antes y después del proceso de copiado. |
7 | Alimentador de documentos de escáner dual (ADF) | Instalado en la unidad de alimentación de papel PF-711. Introduce automáticamente varios originales hoja por hoja para escanear datos. |
8 | Puerta lateral derecha | Se abre hacia la derecha para retirar el papel atascado. |
9 | Puerta lateral izquierda | Se abre para permitir eliminar atascos de papel o para encender/apagar el interruptor de alimentación principal. |
10 | Puerta de sustitución de la caja de tóner residual | Se abre para permitir la sustitución de la caja de tóner residual. |
11 | Caja Cyclone | Evita la dispersión del tóner en la máquina. A la caja Cyclone se accede desde el interior de la unidad de alimentación de papel. |
12 | Puerto de conexión de la unidad de alimentación de papel | Sirve para conectar la unidad de alimentación de papel PF-711 por cable. No se suministra si la máquina no se conecta a la unidad de alimentación de papel PF-711. |
13 | Puerto de conexión de la unidad integrada Color Care | Sirve para conectar la unidad integrada Color Care IQ-501 por cable. |
14 | Puerto de conexión para kit de interfaz con vídeo | Sirve para instalar el kit de interfaz con vídeo VI-509 (opcional). *El kit de interfaz con vídeo VI-509 (opcional) es necesario para conectar por cable el controlador de imagen IC-313, el controlador de imagen IC-314 o el controlador de imagen IC-315 a la máquina. |
15 | Puerto de servicio (USB 3.0 tipo A 1) | Sirve para conectar la unidad de autenticación AU-201S. |
16 | Puerto de servicio (USB 2.0 tipo B 1) | Conecte esta máquina al ordenador mediante un cable USB para utilizarla como impresora local. |
17 | Puerto de red (10Base-T, 100Base-TX, 1000Base-T) | Conectado con un controlador de imagen o cable Ethernet para utilizar la máquina como impresora o escáner de red. |
18 | Filtro antipolvo | Protege el ventilador de refrigeración del polvo. |
19 | Interruptor del calentador | Enciende/apaga el calentador de la máquina. |

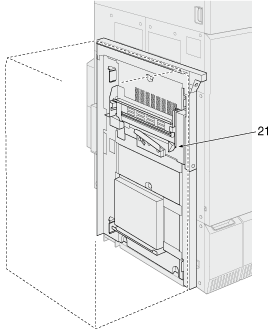

20 | Cable de alimentación | Suministra corriente eléctrica al cuerpo principal. |
