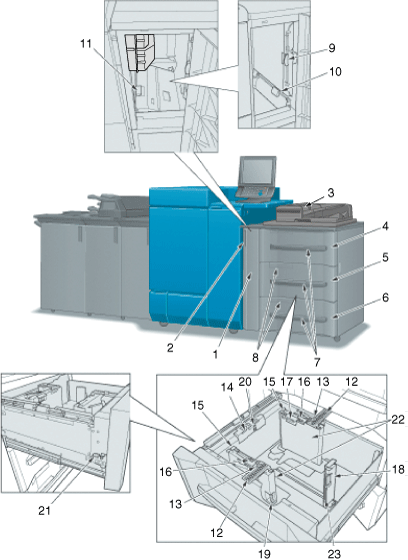

Unidad de alimentación de papel PF-711

1

Puerta lateral izquierda de las bandejas

Se abre para extraer el papel atascado de la puerta lateral derecha o de las bandejas de la unidad de alimentación de papel.

2

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la puerta lateral izquierda de la bandeja.

3

Alimentador de documentos de escáner dual (ADF)

Instalado en esta bandeja de la unidad de alimentación de papel. Introduce automáticamente varios originales hoja por hoja para escanear datos. Incluso se puede escanear un original a dos caras por medio de una operación de alimentación de papel sin invertir el papel.

4

Bandeja superior (bandeja 1)

Admite 1.390 hojas (80 g/m²) de tamaños de papel estándar, personalizado o con fichas. Cargue papel de impresión con peso de 52 g/m² a 350 g/m². Se pueden cargar todos los tipos de papel.

5

Bandeja intermedia (bandeja 2)

Admite 1.390 hojas (80 g/m²) de tamaños de papel estándar, personalizado o con fichas. Cargue papel de impresión con peso de 52 g/m² a 350 g/m². Se pueden cargar todos los tipos de papel.

6

Bandeja inferior (bandeja 3)

Admite 1.850 hojas (80 g/m²) de tamaños de papel estándar, personalizado o con fichas. Cargue papel de impresión con peso de 52 g/m² a 400 g/m². Se pueden cargar todos los tipos de papel.

*Entre 351 g/m² y 400 g/m² los tipos de papel son limitados.

7

Asa de la bandeja

Se agarra para extraer la bandeja.

8

Ventanilla de confirmación de la boquilla de aire

Abra esta ventana para comprobar la alimentación de papel cuando ajuste el aire soplado en la bandeja central y la bandeja inferior. La bandeja superior no está disponible para la comprobación.

9

Palanca [PF1]

Se abre hacia la izquierda para permitir la extracción del papel atascado.

10

Palanca [PF2]

Se abre hacia la izquierda para permitir la extracción del papel atascado.

11

Palanca [PF4]

Se abre hacia arriba/derecha para extraer el papel atascado.

12

Indicador de tamaño de papel

Indica una posición apropiada de las placas guía laterales para el tamaño del papel que se va a cargar.

13

Mandos de fijación de la guía lateral (2 unidades)

Se gira para desplazar o fijar las placas guía laterales.

14

Boquilla de aire superior

Sopla aire para separar el papel de impresión.

15

Guías de tamaño pequeño (2 unidades)

Se abre hacia dentro para el papel de impresión de ancho inferior a 139,7 mm.

16

Palanca de fijación de la placa de control de papel (2 posiciones)

Deje la palanca de la parte derecha en la posición fija; si mueve (desliza) la palanca, es posible que el funcionamiento de la alimentación de papel empeore.

17

Boquilla de aire lateral

Sopla aire para levantar ligeramente el papel y evitar la doble alimentación.

18

Palanca de liberación del bloqueo de la guía posterior

Presiónela hacia la izquierda para liberar el bloqueo y poder mover la placa de guía posterior.

19

Palanca de liberación del bloqueo de las guías laterales

Presiónela para liberar el bloqueo y desplazar las placas guía laterales.

20

Palanca de ajuste de posición de sensor de límite superior

Deje la palanca en la posición fija inferior; levantar la palanca puede empeorar el funcionamiento de la alimentación de papel.

21

Mando de fijación de la plataforma inferior

Deslícelo hacia delante y gírelo en el sentido de las agujas del reloj para mantener la plataforma inferior elevada en la posición superior.

22

Placas guía laterales (2 unidades)

Alineadas a los bordes del papel cargado.

23

Placa de guía posterior

Alineada a los bordes traseros del papel cargado.

24

Guías de papel separador (2 piezas)

Una estas guías a las placas de guía laterales para cargar el papel separador.

25

Accesorio para papel grueso

Instálelo para cargar papel grueso de 351 g/m² a 400 g/m². Este accesorio solo puede instalarse en la bandeja inferior.

26

Carcasa del accesorio para papel grueso

Inserte el accesorio para papel grueso en esta pieza para guardarlo.

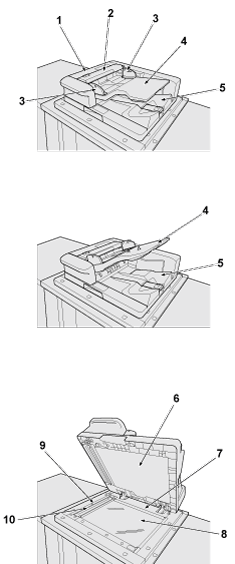

1

Cubierta izquierda de la cinta de transferencia de originales

Se abre hacia la izquierda para permitir la extracción del original atascado.

2

Escala de originales en el ADF

Señala los tamaños y la cara correctos de los originales, así como los originales no aceptados.

3

Guías de originales

Alineadas a los bordes de los originales cargados.

4

Bandeja de entrada de originales

Carga el original que se va a escanear en la máquina. Se pueden cargar hasta 300 hojas. Se abre hacia arriba para permitir la extracción del original atascado.

5

Bandeja de recogida de originales

Imprime el original escaneado.

6

Cubierta de las guías del ADF

Coloca automáticamente el original en el cristal de originales. O ciérrela para cubrir el original que se haya colocado manualmente en el cristal de originales.

7

Guía del tamaño horizontal

Indica la medida del original colocado en dirección horizontal.

8

Cristal de originales

Le permite escanear el documento original y guardar una imagen del mismo en la memoria.

9

Guía del tamaño vertical

Indica la medida del original colocado en dirección vertical.

10

Cristal hendido del escáner

Escanea las imágenes originales a la memoria al utilizar el ADF.
