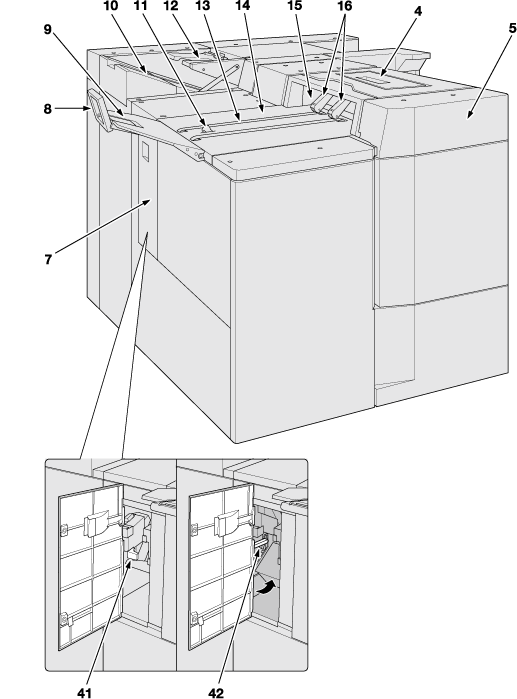

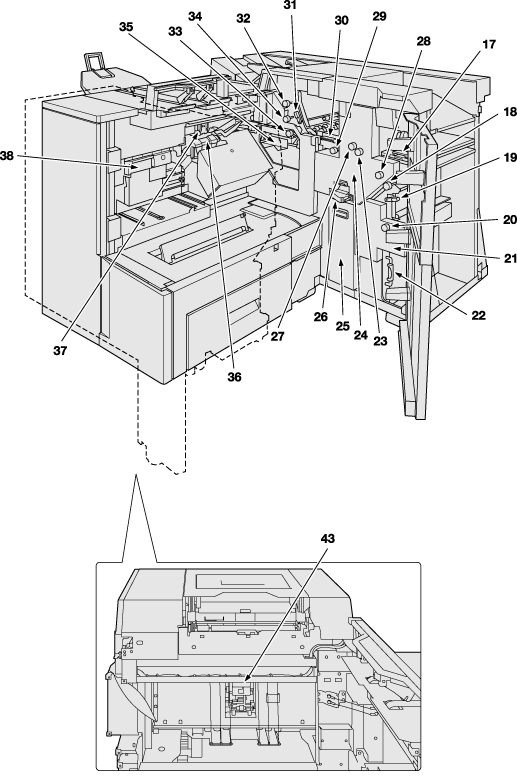

Grapadora en lomo SD-513 (unidad de plegado FD-504 + unidad de hendidura CR-101 + unidad de corte TU-503)

1

Puerta frontal de la grapadora en lomo

Se abre para permitir eliminar papel atascado.

2

Puerta del depósito de residuos de corte lateral

Abra esta puerta para eliminar los residuos del depósito de residuos de corte lateral (si la unidad de corte TU-503 opcional está instalada en la máquina).

3

Bandeja de residuos de recorte

Extraiga esta bandeja para eliminar los residuos del depósito de residuos de recorte.

4

Puerta superior de la sección de sujeción

Abra esta puerta para eliminar el papel atascado dentro de la unidad de plegado o para limpiar la cinta de transferencia.

5

Sección de sujeción

Abra esta unidad para eliminar el papel atascado dentro de la unidad de transferencia de plegado, la unidad de grapado en lomo o la unidad de plegado por la mitad. Abra la puerta frontal de la grapadora en lomo antes de acceder a la sección de sujeción.

6

Asa de la sección de sujeción

Sujete la palanca de desbloqueo del asa para abrir la sección de sujeción. Al abrir la sección de sujeción, mantenga sujeta la palanca de desbloqueo del asa.

7

Puerta de la salida de plegado

Abra esta puerta para eliminar el papel atascado dentro de la unidad de salida de plegado.

8

Tope

Evita que se caigan las hojas apiladas en la bandeja de encuadernación.

9

Extensión de la bandeja de entrega (bandeja)

Abra esta bandeja para que se depositen las hojas en la bandeja de encuadernación.

10

Bandeja secundaria

Recoge el papel que sale de la unidad instalada en el lado derecho de la máquina sin usar los modos Plegado múltiple por la mitad o Plegado triple múltiple. Esta bandeja también se utiliza para recoger el papel procesado con el modo de corte lateral o hendidura (si la máquina tiene instalada la unidad de corte TU-503 o la unidad de hendidura CR-101).

11

Sensor de detección de papel

Detecta el papel depositado en la cinta de transferencia para evitar que se caiga.

12

Bandeja de plegado tríptico

Recoge el papel plegado con el modo Plegado triple múltiple.

13

Cinta de transferencia

Transporta el papel impreso hacia la izquierda.

14

Bandeja de encuadernación

Apila el papel plegado y grapado o plegado por la mitad en la máquina.

15

Salida de la bandeja de encuadernación

Entrega el papel plegado y grapado o plegado por la mitad en la máquina.

16

Rodillo de salida

Alinea el papel plegado y grapado o plegado por la mitad en la máquina para que salga con suavidad.

17

Palanca [SD1]

Se abre hacia arriba para eliminar papel atascado.

18

Mando [SD2]

Gire este mando para eliminar atascos de papel en la unidad de hendidura CR-101 o para eliminar atascos producidos durante la alimentación de papel.

19

Palanca [SD3]

Abra esta palanca hacia la derecha para eliminar atascos de papel en la unidad de hendidura CR-101 o para eliminar atascos producidos durante la alimentación de papel.

20

Mando [SD4]

Gire este mando para eliminar atascos de papel en la unidad de hendidura CR-101 o para eliminar atascos producidos durante la alimentación de papel.

21

Unidad de hendidura CR-101 (opcional)

Realiza hendiduras en el papel.

22

Palanca [SD5]

Abra esta palanca hacia la derecha para eliminar atascos de papel en la unidad de hendidura CR-101 o para eliminar atascos producidos durante la alimentación de papel.

23

Mando [SD15]

Gire este mando hacia la derecha para eliminar el papel atascado dentro de la unidad de corte TU-503.

24

Unidad de corte TU-503 (opcional)

Recorta los dos bordes del papel.

25

Depósito de residuos de corte lateral

Extraiga este depósito para eliminar los residuos de corte lateral.

26

Palanca de apertura del depósito de residuos

Tire de ella para liberar el bloqueo al extraer el depósito de residuos de corte lateral.

27

Mando [SD16]

Gire este mando hacia la izquierda para eliminar el papel atascado dentro de la unidad de corte TU-503.

28

Mando [SD6]

Se gira hacia la derecha para eliminar el papel atascado.

29

Mando [SD7]

Gire este mando en el sentido contrario a las agujas del reloj para eliminar atascos de papel.

30

Palanca [SD8]

Se abre hacia arriba para eliminar papel atascado.

31

Palanca [SD9]

Se abre hacia la derecha para retirar el papel atascado.

32

Mando [SD10]

Se gira hacia la derecha para eliminar el papel atascado.

33

Mando [SD11]

Gire este mando en el sentido contrario a las agujas del reloj para eliminar atascos de papel.

34

Mando [SD13]

Se gira para permitir la extracción del papel atascado.

35

Palanca [SD12]

Se abre hacia abajo para eliminar el papel atascado.

36

Sección de plegado y grapado

Se utiliza para grapar en la parte central del papel.

37

Grapadora

Permite grapar en dos o cuatro posiciones en el modo Plegado y grapado.

38

Sección de transferencia de cuadernillos

Transporta el papel plegado (cuadernillo) hacia la sección de sujeción.

39

Mando [SD14]

Se gira para permitir la extracción del papel atascado.

40

Cubierta de la bandeja secundaria

Abra esta cubierta para eliminar el papel atascado dentro de la unidad de transferencia de plegado tríptico.

41

Palanca [SD17]

Se abre hacia arriba para eliminar papel atascado.

42

Palanca [SD18]

Se abre hacia abajo para eliminar el papel atascado.

43

Unidad de plegado FD-504 (opcional)

Permite formar las esquinas del lomo en los folletos plegados y grapados.

44

Depósito de residuos de recorte

Contiene los residuos de recorte de bordes.
