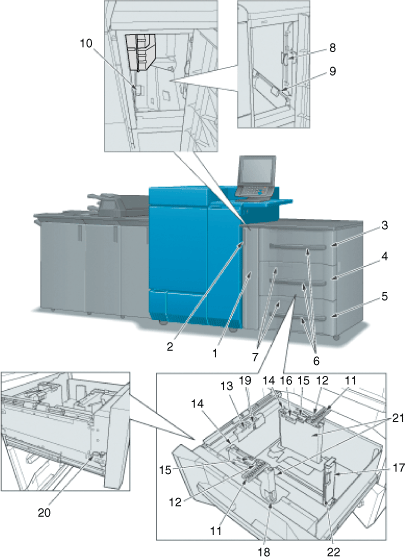

Unidad de alimentación de papel PF-707m

1

Puerta lateral izquierda de las bandejas

Se abre para extraer el papel atascado de la puerta lateral derecha o de las bandejas de la unidad de alimentación de papel.

2

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la puerta lateral izquierda de la bandeja.

3

Bandeja superior (bandeja 1)(bandeja 4 en la segunda unidad, bandeja 7 en la tercera unidad)

Admite 1.390 hojas (80 g/m²) de tamaños de papel estándar, personalizado, ancho o con fichas. Cargue papel de impresión con peso de 52 g/m² a 350 g/m². Se pueden cargar todos los tipos de papel.

4

Bandeja central (bandeja 2)(bandeja 5 en la segunda unidad, bandeja 8 en la tercera unidad)

Admite 1.390 hojas (80 g/m²) de tamaños de papel estándar, personalizado, ancho o con fichas. Cargue papel de impresión con peso de 52 g/m² a 350 g/m². Se pueden cargar todos los tipos de papel.

5

Bandeja inferior (bandeja 3)(bandeja 6 en la segunda unidad, bandeja 9 en la tercera unidad)

Admite 1.850 hojas (80 g/m²) de tamaños de papel estándar, personalizado, ancho o con fichas. Cargue papel de impresión con peso de 52 g/m² a 400 g/m². Se pueden cargar todos los tipos de papel.

*Entre 351 g/m² y 400 g/m² los tipos de papel son limitados. Solo puede cargarse en la primera unidad.

6

Asa de la bandeja

Se agarra para extraer la bandeja.

7

Ventanilla de confirmación de la boquilla de aire

Abra esta ventana para comprobar la alimentación de papel cuando ajuste el aire soplado en la bandeja central y la bandeja inferior. La bandeja superior no está disponible para la comprobación.

8

Palanca [PF1]

Se abre hacia la izquierda para permitir la extracción del papel atascado.

9

Palanca [PF2]

Se abre hacia la izquierda para permitir la extracción del papel atascado.

10

Palanca [PF4]

Se abre hacia arriba/derecha para extraer el papel atascado.

11

Indicador de tamaño de papel

Indica una posición apropiada de las placas guía laterales para el tamaño del papel que se va a cargar.

12

Mandos de fijación de la guía lateral (2 unidades)

Se gira para desplazar o fijar las placas guía laterales.

13

Boquilla de aire superior

Sopla aire para separar el papel de impresión.

14

Guías de tamaño pequeño (2 unidades)

Se abre hacia dentro para el papel de impresión de ancho inferior a 139,7 mm.

15

Palanca de fijación de la placa de control de papel (2 posiciones)

Deje la palanca de la parte derecha en la posición fija; si mueve (desliza) la palanca, es posible que el funcionamiento de la alimentación de papel empeore.

16

Boquilla de aire lateral

Sopla aire para levantar ligeramente el papel y evitar la doble alimentación.

17

Palanca de liberación del bloqueo de la guía posterior

Presiónela hacia la izquierda para liberar el bloqueo y poder mover la placa de guía posterior.

18

Palanca de liberación del bloqueo de las guías laterales

Presiónela para liberar el bloqueo y desplazar las placas guía laterales.

19

Palanca de ajuste de posición de sensor de límite superior

Deje la palanca en la posición fija inferior; levantar la palanca puede empeorar el funcionamiento de la alimentación de papel.

20

Mando de fijación de la plataforma inferior

Deslícelo hacia delante y gírelo en el sentido de las agujas del reloj para mantener la plataforma inferior elevada en la posición superior.

21

Placas guía laterales (2 unidades)

Alineadas a los bordes del papel cargado.

22

Placa de guía posterior

Alineada a los bordes traseros del papel cargado.

23

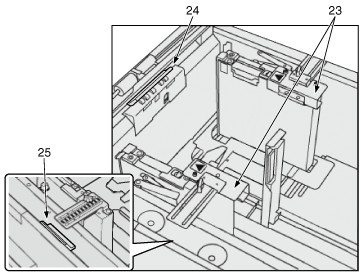

Guías laterales auxiliares (2 unidades)

Una estas guías a las placas de guía laterales para cargar el papel separador.

24

Accesorio para papel grueso

Instálelo para cargar papel grueso de 351 g/m² a 400 g/m². Este accesorio solo se puede montar en la bandeja inferior de la primera unidad de alimentación de papel.

25

Carcasa del accesorio para papel grueso

Inserte el accesorio para papel grueso en esta pieza para guardarlo.
