Cosa è Stacker ad alta capacità?
Descrizione generale
L'Stacker ad alta capacità è uno dei dispositivi opzionali utilizzati in questo sistema. Se sul sistema è montato lo Stacker ad alta capacità, è possibile impilare una grande quantità di carta non ordinata o ordinata.
Lo Stacker ad alta capacità LS-507 è in grado di impilare fino a 3.000 fogli in uscita nel Vassoio stacker.
Usare il Pannello di controllo dello Stacker ad alta capacità LS-507 per rimuovere la carta impilata nel Vassoio stacker. L'utilizzo del Carrello consente di consegnare senza problemi la carta al processo successivo.
NOTA
- Per utilizzare questa funzione, è richiesta la Stacker ad alta capacità LS-507 opzionale.
Riferimento
- Per informazioni dettagliate sulle specifiche dello Stacker ad alta capacità LS-507, fare riferimento a Stacker ad alta capacità LS-507.
Procedura di impostazione (rimozione della carta tramite il carrello)
Questa sezione descrive come spostare la carta impilata nel Vassoio stacker sul Carrello e come rimuovere la carta.
1

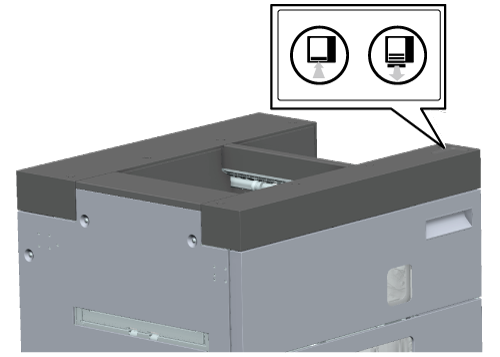

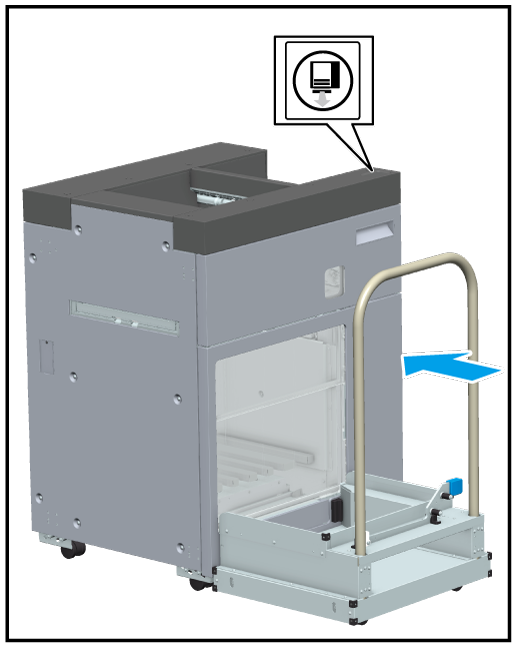

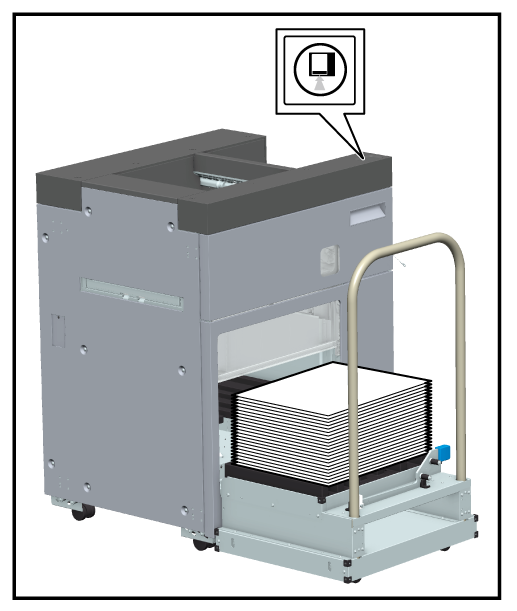

Posizionare il Carrello davanti alla Porta di uscita carta e premere il Pulsante espulsione"
" illuminato.
" illuminato.
Il Vassoio stacker si abbassa, la carta viene impilata sul Vassoio di uscita e la Porta di uscita carta si apre.
All'apertura della Porta di uscita carta, il Vassoio di uscita fuoriesce sul Carrello.
2

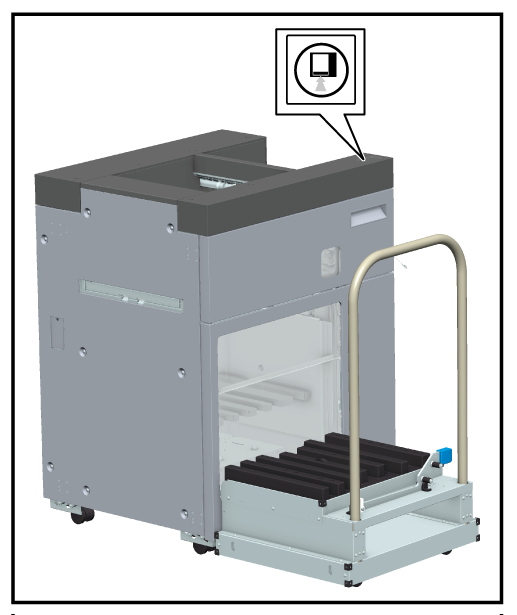

Premere il Pulsante memoria"
" illuminato.
" illuminato.
Il Vassoio di uscita rimane sul Carrello e solo il ricevitore del Vassoio di uscita è alloggiato nello stacker.
NOTA
- Mentre il ricevitore del Vassoio di uscita è in movimento, non muovere Carrello. Ciò potrebbe causare la caduta del Vassoio di uscita o il cedimento della carta.
3

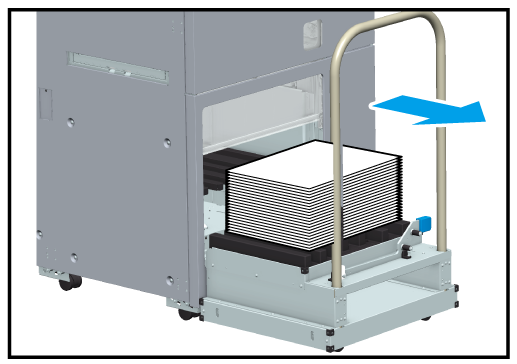

Estrarre il Carrello.
NOTA
- Estrarre interamente il Carrello. Nello spostare il Carrello, non cambiare forzatamente la direzione. Il Carrello viene utilizzato solo per impilare la carta. Non utilizzarlo assolutamente per scopi diversi dal caricamento della carta.
- Il Fermocarta è stato progettato per evitare che un pacco di carta in uscita ceda mentre si sposta il Carrello con una grande quantità di carta impilata. Per informazioni dettagliate sull'utilizzo del Fermocarta, fare riferimento a Procedura di impostazione (prevenzione del cedimento della carta nel Vassoio di uscita).
4
Rimuovere la carta dal Carrello.
5
Riportare il Carrello davanti alla Porta di uscita carta.
NOTA
- A questo punto, verificare che non sia rimasta carta nel Vassoio di uscita.
6
Premere il Pulsante memoria"" illuminato.
" illuminato.
La Porta di uscita carta si apre e il ricevitore del Vassoio di uscita fuoriesce dall'interno dello stacker.
7
Quando il ricevitore del Vassoio di uscita ferma, premere nuovamente il Pulsante memoria"" illuminato.
" illuminato.
Il Vassoio di uscita e il ricevitore sono alloggiati nello stacker.
NOTA
- Mentre il ricevitore del Vassoio di uscita è in movimento, non muovere Carrello. Forzarne lo spostamento potrebbe provocare un'avaria.
8
Estrarre il Carrello e rimuoverlo dallo stacker.
Consigli

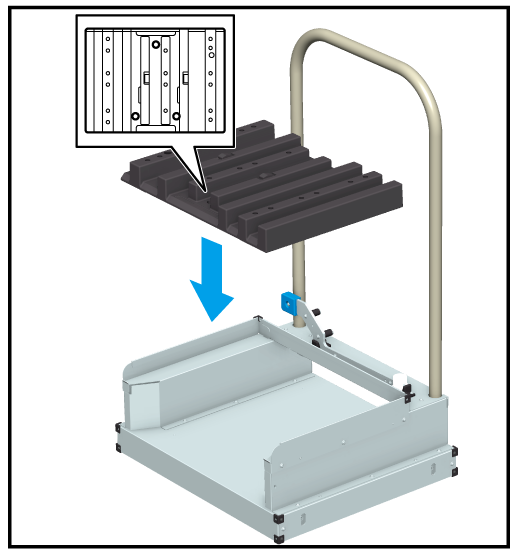

- Se il Vassoio di uscita viene rimosso dal Carrello, controllare la direzione dei fori del Vassoio di uscita e riportarlo nella posizione iniziale. Se non viene caricato correttamente, il Vassoio di uscita non può essere reinserito nello stacker.
Procedura di impostazione (rimozione della carta senza utilizzare il carrello)
Questa sezione descrive come rimuovere direttamente la carta impilata nel Vassoio stacker.
1
Premere il Pulsante espulsione"" illuminato.
" illuminato.
Il Vassoio stacker si abbassa, la carta viene impilata sul Vassoio di uscita e la Porta di uscita carta si apre.
All'apertura della Porta di uscita carta, il Vassoio di uscita esce in avanti dallo stacker.
2
Rimuovere la carta dal Vassoio di uscita. Quando la carta viene rimossa, la Porta di uscita carta si apre e il Vassoio di uscita e il ricevitore vengono automaticamente inseriti nello stacker.
Se il Vassoio di uscita viene rimosso dal ricevitore, procedere dal punto 3 e riportare il Vassoio di uscita in posizione iniziale. Se non viene caricato correttamente, il Vassoio di uscita non può essere reinserito nello stacker.
NOTA
- A questo punto, verificare che non sia rimasta carta nel Vassoio di uscita.
3
Premere il Pulsante memoria illuminato.
La Porta di uscita carta si apre e il ricevitore esce in avanti dallo stacker.
4
Quando il ricevitore si ferma, inserire il Vassoio di uscita nel ricevitore.
Quando si posiziona il Vassoio di uscita, allineare i 3 fori del Vassoio di uscita alle sporgenze del ricevitore.
5
Verificare che il Vassoio di uscita e il ricevitore siano alloggiati automaticamente nello stacker.
Consigli
- È possibile rimuovere la carta direttamente dal Vassoio stacker nello stacker.
1. Premere due volte il Pulsante espulsione.
Il Vassoio stacker si abbassa e si ferma a metà strada.
2. Rimuovere la carta mentre la Porta di uscita carta rimane aperta.
Prestare attenzione a non impigliare le mani nella Porta di uscita carta.
3. Chiudere la Porta di uscita carta.
Procedura di impostazione (prevenzione del cedimento della carta nel Vassoio di uscita)
Questa sezione descrive come utilizzare il Fermocarta. L'uso del Fermocarta impedisce il cedimento della pila di carta nel Vassoio di uscita.
1

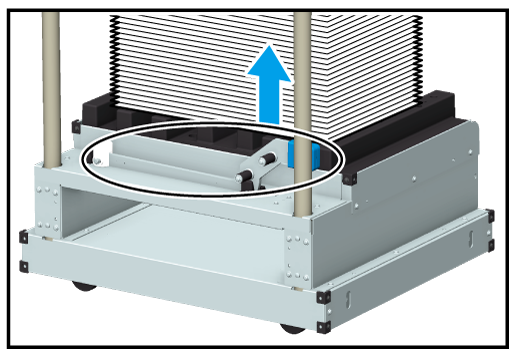

Rimuovere il Fermocarta dal Carrello.
2

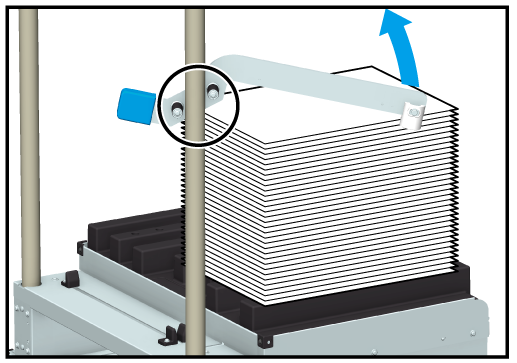

Agganciare le 2 sporgenze del Fermocarta alla barra verticale della maniglia del Carrello e sollevare l'estremità opposta fino alla sommità della pila di carta.
3

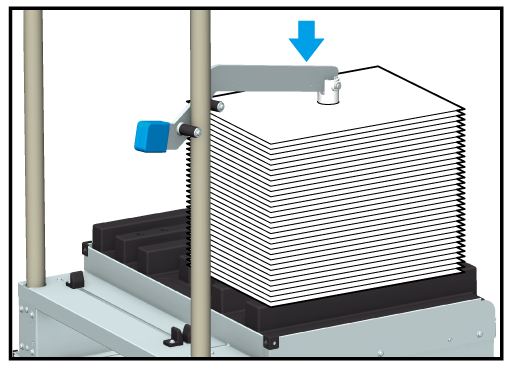

Spingere il Fermocarta sulla carta e fissarlo.
Prestare attenzione a non spingere più del necessario. In caso contrario, la carta espulsa potrebbe presentare strappi o arricciature.
4
Dopo aver rimosso la carta, riportare il Fermocarta in posizione iniziale.
