Pinzatura ad angolo

Le copie sono pinzate diagonalmente nell'angolo a sinistra della carta. Questa funzione è utile per pinzare documenti con un numero di pagine ridotto.

NOTA

Una delle seguenti opzioni è obbligatoria per utilizzare questa funzione.

• Unità di finitura FS-532 con Inseritore copertine PI-502 installata
• Unità di piegatura FD-503 montata con l'Unità di finitura FS-532 nella fase successiva

Consigli

• Il formato carta disponibile o il numero di fogli varia a seconda dei dispositivi opzionali montati. Per informazioni dettagliate, fare riferimento a Nomi e specifiche di componenti opzionali per l'uscita della carta.
• I fogli pinzati vengono inviati al Cassetto princ.

Consigli

• Inseritore copertine PI-502: il Vassoio inferiore può essere utilizzato solo come vassoio carta. Il Vassoio superiore non è disponibile.
• Unità di piegatura FD-503: il Vassoio superiore può essere utilizzato solo come vassoio carta. Il Vassoio inferiore non è disponibile.

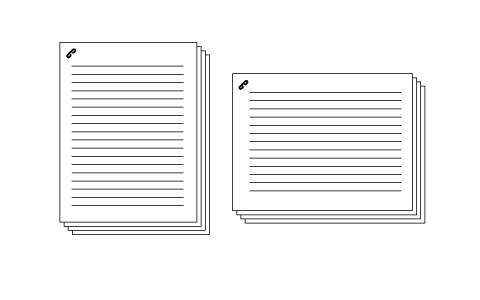

Le copie sono pinzate diagonalmente nell'angolo a sinistra della carta.

1

Caricare la carta nel Vassoio inferiore dell'Inseritore copertine PI-502 e allineare le Guide laterali alla carta.

• Caricare la carta con il lato anteriore rivolto verso l'alto.

2

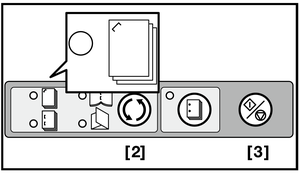

Premere il Tasto selezione modalità Pinzatura [2] sul Pannello di controllo inseritore copertina per accendere la spia LED della modalità pinzatura angolo.

3

Premere il Tasto Avvio/Stop [3] per avviare l'elaborazione.

• Per interrompere l'elaborazione, premere nuovamente il Tasto Avvio/Stop [3].

Le copie sono pinzate diagonalmente nell'angolo a sinistra della carta.

1

Caricare la carta nel Vassoio superiore dell'Inseritore copertine dell'Unità di piegatura FD-503 e allineare le Guide laterali alla carta.

• Caricare la carta con il lato anteriore rivolto verso l'alto.

2

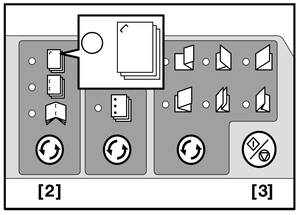

Premere il Tasto di selezione pinzatura [2] sul Pannello di controllo inseritore copertina per accendere la spia LED della modalità pinzatura angolo.

• I fori possono essere combinati con la pinzatura angolo e il passo pinzatura a 2 posizioni.

3

Premere il Tasto Avvio/Stop [3] per avviare l'elaborazione.

• Per interrompere l'elaborazione, premere nuovamente il Tasto Avvio/Stop [3].

Consigli

• Se la macchina si arresta perché è stata rilevata un'alimentazione doppia, ma non si è effettivamente verificata, premere il Tasto funzione rilevamento alimentazione multipla [1] per accendere il LED dell'indicatore di spegnimento Rilevamento alimentazione doppia.
