Piega e Pinza

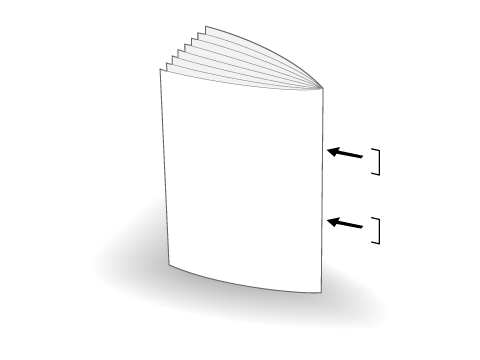

La carta è piegata a metà e pinzata in due posizioni al centro. Questa funzione, che realizza un formato simile a una rivista, consente di creare un documento aperto.

Per eseguire manualmente la Pinzatura opuscolo o la Piega a metà per un originale opuscolo, fascicolare le pagine dell'originale nell'ordine inverso dopo avere fatto riferimento a quanto indicato di seguito.

Originale opuscolo	Fascicolazione inversa

NOTA

Una delle seguenti opzioni è obbligatoria per utilizzare questa funzione.

• Unità di finitura FS-532 montata insieme all'Inseritore copertine PI-502 e al Unità pinzatore a sella SD-510
• Unità di piegatura FD-503 montata con l'Unità pinzatore a sella SD-506 nella fase successiva
• Unità di piegatura FD-503 montata con l'Unità pinzatore a sella SD-513 nella fase successiva

Consigli

• Il formato carta disponibile o il numero di fogli varia a seconda dei dispositivi opzionali montati. Per informazioni dettagliate, fare riferimento a Nomi e specifiche di componenti opzionali per l'uscita della carta.
• I fogli piegati e pinzati vengono inviati al Vassoio Piega.

Consigli

• Inseritore copertine PI-502: il Vassoio inferiore può essere utilizzato solo come vassoio carta. Il Vassoio superiore non è disponibile.
• Unità di piegatura FD-503: il Vassoio superiore può essere utilizzato solo come vassoio carta. Il Vassoio inferiore non è disponibile.

Piega e pinza la carta.

1

Caricare la carta nel Vassoio inferiore dell'Inseritore copertine PI-502 e allineare le Guide laterali alla carta.

• Per caricare la carta, posizionare verso l'alto la superficie che sarà all'esterno una volta pinzata.

2

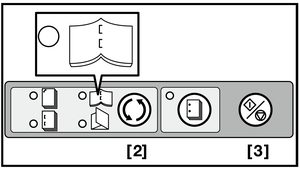

Premere il Tasto selezione modalità Pinzatura [2] sul Pannello di controllo inseritore copertina per accendere la spia LED della modalità Piegatura e pinzatura.

3

Aprire la Maniglia di consegna carta del Vassoio Piega.

4

Premere il Tasto Avvio/Stop [3] per avviare l'elaborazione.

• Per interrompere l'elaborazione, premere nuovamente il Tasto Avvio/Stop [3].

Piega e pinza la carta.

1

Caricare la carta nel Vassoio superiore dell'Inseritore copertine dell'Unità di piegatura FD-503 e allineare le Guide laterali alla carta.

• Per caricare la carta, posizionare rivolta verso l'alto la superficie che sarà all'interno una volta pinzata.

2

Premere il Tasto di selezione pinzatura [2] sul Pannello di controllo inseritore copertina per accendere la spia LED della modalità Piegatura e pinzatura.

• Per Piegatura e pinzatura, estrarre il Vassoio di uscita gruppo di lavori.

NOTA

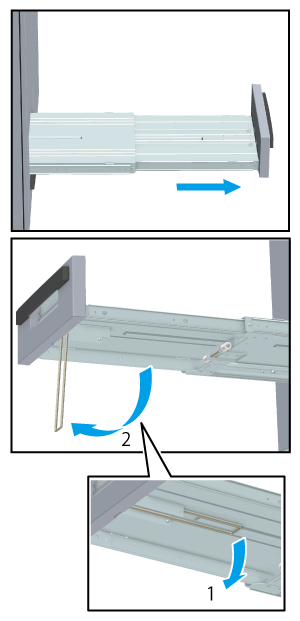

• Quando si utilizza il Vassoio di uscita gruppo di lavori dell'Unità pinzatore a sella SD-506, assicurarsi di posizionare il supporto sotto il vassoio.
• Ciascun vassoio di uscita ha un limite di capacità. Prestare attenzione a non superare il limite, altrimenti potrebbero verificarsi problemi imprevisti.
• Non spingere mai il vassoio in posizione iniziale mentre il supporto del Vassoio di uscita gruppo di lavori dell'Unità pinzatore a sella SD-506 è ancora montato.

3

Premere il Tasto Avvio/Stop [3] per avviare l'elaborazione.

• Per interrompere l'elaborazione, premere nuovamente il Tasto Avvio/Stop [3].

Consigli

• Se la macchina si arresta perché è stata rilevata un'alimentazione doppia, ma non si è effettivamente verificata, premere il Tasto funzione rilevamento alimentazione multipla [1] per accendere il LED dell'indicatore di spegnimento Rilevamento alimentazione doppia.
