Piegare

La carta può essere piegata in vari modi a seconda dell'applicazione. I tipi di piega selezionabili variano a seconda delle opzioni montate.

Sul Pannello di controllo dell'Inseritore copertine PI-502, è possibile selezionare solo la piega a tre.

Piega a Z	Piega‑3 interna	Piegatura a metà
Piega‑3 esterna	Doppio parall	Piega a Battente

Per eseguire manualmente la Pinzatura opuscolo o la Piega a metà per un originale opuscolo, fascicolare le pagine dell'originale nell'ordine inverso dopo avere fatto riferimento a quanto indicato di seguito.

Originale opuscolo	Fascicolazione inversa

NOTA

Una delle seguenti opzioni è obbligatoria per utilizzare questa funzione.

• Unità di finitura FS-532 montata insieme all'Inseritore copertine PI-502 e al Unità pinzatore a sella SD-510
• Unità di piegatura FD-503

Consigli

• Il formato carta disponibile o il numero di fogli varia a seconda dei dispositivi opzionali montati. Per informazioni dettagliate, fare riferimento a Nomi e specifiche di componenti opzionali per l'uscita della carta.
• Inseritore copertine PI-502: il Vassoio inferiore può essere utilizzato solo come vassoio carta. Il Vassoio superiore non è disponibile.
• Unità di piegatura FD-503: il Vassoio superiore può essere utilizzato solo come vassoio carta. Il Vassoio inferiore non è disponibile.
• I fogli piegati vengono inviati al Vassoio Piega.

Piegare il foglio in tre.

1

Caricare la carta nel Vassoio inferiore dell'Inseritore copertine PI-502 e allineare le Guide laterali alla carta.

• Per caricare la carta, posizionare verso l'alto la superficie che sarà all'esterno una volta piegata.

2

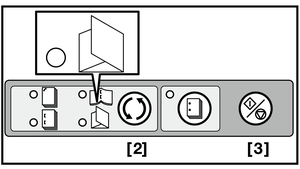

Premere il Tasto selezione modalità Pinzatura [2] sul Pannello di controllo inseritore copertina per accendere la spia LED della modalità di piegatura.

3

Aprire la Maniglia di consegna carta del Vassoio Piega.

4

Premere il Tasto Avvio/Stop [3] per avviare l'elaborazione.

• Per interrompere l'elaborazione, premere nuovamente il Tasto Avvio/Stop [3].

Piegare la carta.

1

Caricare la carta nel Vassoio superiore dell'Inseritore copertine dell'Unità di piegatura FD-503 e allineare le Guide laterali alla carta.

• Per caricare la carta, posizionare verso l'alto la superficie che sarà all'interno una volta piegata.

2

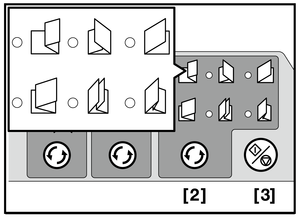

Premere il Tasto di selezione piega [2] sul Pannello di controllo inseritore copertina per accendere la spia LED della modalità di piegatura selezionata.

3

Premere il Tasto Avvio/Stop [3] per avviare l'elaborazione.

• Per interrompere l'elaborazione, premere nuovamente il Tasto Avvio/Stop [3].

Consigli

• Se la macchina si arresta perché è stata rilevata un'alimentazione doppia, ma non si è effettivamente verificata, premere il Tasto funzione rilevamento alimentazione multipla [1] per accendere il LED dell'indicatore di spegnimento Rilevamento alimentazione doppia.
