[Enreg/Suppr données densité]
Présentation
Enregistrer de nouvelles données colorimétriques et corriger, copier ou supprimer les données enregistrées.
Conseils
- Il est possible d'enregistrer jusqu'à 10 valeurs de réglage d'uniformité de densité.
Pour info
- Pour en savoir plus sur la saisie de caractères, voir Entrer du texte.
Éléments de réglage
Élément de réglage | Description |
|---|---|
Liste valeurs de réglage d'uniformité de densité | Affiche les valeurs de réglage d'uniformité de densité enregistrées. |
[Mémoire USB] | Enregistrement des données colorimétriques dans le système au moyen d'une clé USB. |
[Données archiv.] | Enregistrement des données colorimétriques dans le système via les Utilitaires Web. |
[Config. manuelle] | Saisie manuelle et enregistrement des valeurs de réglage d'uniformité de densité en tant que nouvelles valeurs. Les données existantes peuvent aussi être corrigées. |
[Changer nom] | Modifie [Nom de profil du réglage]. Le nom du profil peut être saisi en utilisant jusqu'à 22 caractères à un octet. |
[Copier] | Copie la valeur de réglage d'uniformité de densité. Si 10 valeurs de réglage d'uniformité de densité sont enregistrées, la duplication n'est pas possible. Suppression des valeurs inutiles avant de procéder à d'autres copies. |
[Activer] / [Désact.] | Sélection de la valeur de réglage d'uniformité de densité à appliquer sur la trame utilisée pour le réglage. Quand [Activer] est sélectionné, la valeur de réglage d'uniformité de densité est appliquée. Chaque fois que vous appuyez sur la touche, [Activer] et [Désact.] sont échangés. Notes
|
[Vérifier] | Confirmation des valeurs de réglage. |
[Impression] | Sortie d'une mire de mesure. |
Procédure de configuration (enregistrement des données colorimétriques de la clé USB dans ce système)
Enregistrement, dans le système, de données colorimétriques sauvegardées sur la clé USB.
REMARQUE
Des messages d'erreur comme ceux listés ci-dessous peuvent s'afficher. Suivez les instructions contenues dans le message d'erreur.
- [Erreur de données Les informations demandées ne peuvent pas être récupérées à partir du fichier Vérifier la procédure de mesure puis mesurer à nouveau]
- [Erreur nombre-de-données Le nombre de données dans le fichier sélectionné est incorrect Vérifier la zone sur la mire et la procédure puis mesurer à nouveau]
- [Erreur d'enregistrement de données La méthode d'enregistrement de données pour le fichier sélectionné est incorrecte Créer le fichier encore une fois en utilisant [Enregistrer sous.] Remarque : n'utiliser pas la méthode de la "CIE Lab"]
- [Erreur de nom de fichier Le nom de fichier du fichier sélectionné est incorrect Changer le nom de fichier S'assurer que les chaînes de caractères après "_" soient les mêmes]
- [Erreur de données de fichier Le fichier sélectionné comporte des données incorrectes Vérifier la procédure de réglage puis recommencer depuis le début Note : la mire doit être réimprimée]
REMARQUE
- Sauvegardez les données colorimétriques enregistrées dans le système sur une clé USB.
- Définissez le chemin "/nom du modèle (e.g. CXXXX)/ADJUST_DATA" et sauvegardez les données colorimétriques dans le dossier de niveau inférieur d'une clé USB. Si le chemin défini n'est pas standard, les données colorimétriques ne peuvent pas être reconnues par le système. Il faut donc s'assurer de sauvegarder les données sous le chemin correct.
- Créez un nom de fichier pour les données colorimétriques à stocker sur une clé USB à l'aide de la configuration de chaîne de texte suivante.
(14 caractères d'identification imprimés sur la mire)_(texte optionnel jusqu'à 22 caractères).txt
1
Sélectionnez une colonne vide dans la liste des valeurs de réglage d'uniformité de densité et appuyez sur [Mémoire USB].
Pour écraser ou combiner des données colorimétriques, sélectionnez un numéro enregistré.
2
Connectez la clé USB contenant les données colorimétriques au Port USB de ce système.
Ce port accepte uniquement les périphériques de faible puissance. Veuillez prévoir une alimentation électrique externe pour les périphériques qui nécessitent une grande quantité d'énergie.
3
Appuyez sur [Valider].
L'écran d'enregistrement s'affiche et les noms des fichiers de données colorimétriques sont répertoriés.
4
Sélectionnez les données colorimétriques à enregistrer et appuyez sur [Valider].
5
Si vous avez sélectionné un numéro à l'étape 1 qui était déjà enregistré, une boîte de dialogue de confirmation s'affiche.
Pour remplacer les données, appuyez sur [Ecraser].
Pour combiner des données, appuyez sur [Combinaison]. Quand les conditions du type de trame, du type de papier et du grammage ne sont pas uniformes, [Combinaison] est inactif.
Pour renoncer à l'écrasement ou à la combinaison, appuyez sur [Annuler].
6
Lorsque la boîte de dialogue de confirmation est affichée, appuyez sur [Valider]. L'écran [Enreg/Suppr données densité] s'affiche et les données colorimétriques sont enregistrées.
[Nom de profil du réglage] est modifiable. Pour des détails, voir [Enreg/Suppr données densité].
Procédure de configuration (enregistrement des données colorimétriques dans ce système via le Web)
Enregistrement des données colorimétriques dans le système via les Utilitaires Web.
REMARQUE
- Ne pas mettre hors/sous tension pendant les opérations.
- Il est nécessaire d'accéder aux Utilitaires Web depuis l'ordinateur connecté au système et au réseau pendant les opérations.
- Créez un nom de fichier pour les données colorimétriques à enregistrer dans le système en utilisant la configuration de chaîne de texte suivante.
(14 caractères d'identification imprimés sur la mire)_(texte optionnel jusqu'à 22 caractères).txt
1
Accédez aux Utilitaires Web depuis l'ordinateur connecté à l'unité principale via le réseau.
URL : http://<adresse IP de l'unité principale>:30091/
URL (SSL) : https://<adresse IP de l'unité principale>:30092/
2

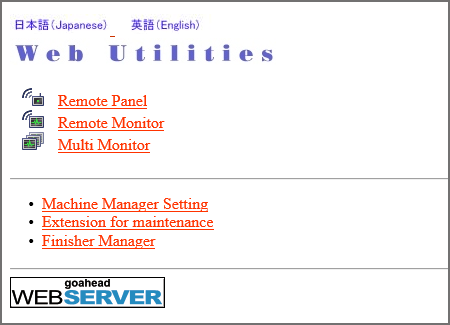

Cliquez sur [Machine Manager Setting] et entrez l'ID et le mot de passe administrateur.
_MJA029956B_D.png)
3
Cliquez sur [ColorMeasuring data Input].
_MJA030011A_D.png)
4
Entrez le nom de fichier des données colorimétriques dans [File Name], cliquez sur [Choose File] à proximité du chemin de fichier et sélectionnez les données colorimétriques stockées sur l'ordinateur.
5
Cliquez sur [Upload] pour enregistrer les données colorimétriques dans ce système.
S'il y a plusieurs éléments de données colorimétriques, répétez les étapes 4 et 5.
6
Sélectionnez une colonne vide dans la liste des valeurs de réglage d'uniformité de densité et appuyez sur [Données archiv.].
Pour écraser ou combiner des données colorimétriques, sélectionnez un numéro enregistré.
7
Sélectionnez les données colorimétriques à enregistrer et appuyez sur [Valider].
8
Si vous avez sélectionné un numéro à l'étape 6 qui était déjà enregistré, une boîte de dialogue de confirmation s'affiche.
Pour remplacer les données, appuyez sur [Ecraser].
Pour combiner des données, appuyez sur [Combinaison]. Quand les conditions du type de trame, du type de papier et du grammage ne sont pas uniformes, [Combinaison] est inactif.
Pour renoncer à l'écrasement ou à la combinaison, appuyez sur [Annuler].
9
Lorsque la boîte de dialogue de confirmation est affichée, appuyez sur [Valider]. L'écran [Enreg/Suppr données densité] s'affiche et les données colorimétriques sont enregistrées.
[Nom de profil du réglage] est modifiable. Pour des détails, voir [Enreg/Suppr données densité].
Procédure de configuration (enregistrement manuel de la valeur de réglage d'uniformité de la densité)
Saisie manuelle et enregistrement des valeurs de réglage d'uniformité de densité.
Définir la valeur de réglage de l'uniformité de la densité pour chaque écran configuré par ce système. Pour en savoir plus sur la modification du type d'écran, voir [Trame personnalisée].
1
Sélectionnez une colonne vide dans la liste des valeurs de réglage d'uniformité de la densité et appuyez sur [Config. manuelle], puis l'écran [Enregistrement donnée uniformité densité] s'affiche.
Si vous sélectionnez un numéro déjà enregistré, la valeur de réglage d'uniformité de densité s'affiche.
Il est possible d'enregistrer jusqu'à 10 valeurs de réglage d'uniformité de densité. Sélectionnez un numéro déjà enregistré pour l'écraser.
2
Appuyez sur [Trame].
3
Sélectionnez la trame qui appliquera l'uniformité de densité et appuyez sur [Valider].
Le type de trame est modifiable. Pour des détails, voir [Trame personnalisée].
4
Appuyez sur [Impression].
5
Sélectionne le format papier.
_MJA031484B_D.png)
Sélectionnez un magasin contenant du papier d'un des formats suivants : 12 e 18 w, SRA3 w, 13 e 19 w, 11 e 17 w ou A3 w.
6
Appuyez sur Départ sur le Panneau de contrôle.
La mire contenant le réglage d'uniformité de densité est imprimée.
7
Appuyez sur [Retour réglage] pour revenir à l'écran de configuration.
8
Sélectionnez un mode à régler dans [Tous e 9 points] ou dans [16 e 32 points] (lorsque le mode [Tous e 9 points] est sélectionné sur la trame).
Mode [Tous e 9 points] : entrez les 9 valeurs de densité manuellement dans le sens horizontal du départ papier divisées en 32 points. (Axe horizontal [01], [05], [09], [13], [17], [21], [25], [29], [32]). Le système définit automatiquement la valeur de densité autour.
Mode [16 e 32 points] : entrez manuellement les valeurs de réglage de densité de 32 points dans le sens horizontal du départ papier et 16 points dans le sens départ papier pour un total de 512 points.
9
Sélectionne la clé de la couleur à régler.
10
Utiliser le pavé numérique visuel pour entrer la valeur numérique.
Sélectionnez le signe plus ou moins de la valeur numérique avec [+ / -] et appuyez sur [Enreg] pour entrer une valeur.
[Plage régl. :-128~+127]
Appuyez sur [*] ou [)] pour afficher le bouton à n'importe quelle position sur l'axe horizontal, puis sélectionnez-le.
Lorsque le mode [16 e 32 points] est sélectionné, si vous appuyez sur le haut de colonne dans l'axe horizontal, les mêmes valeurs numériques peuvent être entrées en une fois en sélectionnant la colonne respective en dessous.
Appuyez sur [Annul] pour régler sur zéro.
REMARQUE
- Appuyez sur [Annul. réglage] pour définir les valeurs de réglage des points sélectionnés ainsi que les valeurs de réglage de tous les points sur zéro. Effectuez les réglages avec précaution.
11
Répétez les étapes 4 à 7 après avoir saisi les valeurs de réglage.
12
Vérifiez la mire et répétez les étapes 8 à 11 jusqu'à l'obtention des résultats souhaités.
13
Appuyez sur [Valider] sur l'écran [Enregistrement donnée uniformité densité] à la fin des réglages.
L'affichage revient à l'écran [Enreg/Suppr données densité] et "NOUVEAU PROFIL" s'affiche dans [Nom de profil du réglage].
14
Reportez-vous aux étapes 4 à 7 pour imprimer la mire et la vérifier.
Si la mire n'est pas imprimée, les valeurs de réglage d'uniformité de densité ne seront pas modifiées ou enregistrées, même si vous appuyez sur [Valider] sur l'écran [Enregistrement donnée uniformité densité].
15
Appuyez sur [Changer nom] et entrez un nom de profil.
Pour des détails, voir [Enreg/Suppr données densité].
Procédure de configuration (modification de la valeur de réglage d'uniformité de la densité)
1
Sélectionnez le numéro enregistré de la liste des valeurs de réglage d'uniformité de densité et appuyez sur [Config. manuelle]. L'écran [Enregistrement donnée uniformité densité] s'affiche.
2
Appuyez sur [Trame].
Si la valeur de réglage d'uniformité de densité à modifier correspond aux données colorimétriques du colorimètre, la trame n'est pas modifiable. [Trame] est inactif et ne peut pas être sélectionné.
3
Sélectionnez la trame qui appliquera l'uniformité de densité et appuyez sur [Valider].
Le type de trame est modifiable. Pour des détails, voir [Trame personnalisée].
4
Effectuez les étapes 8 à 12 sur Procédure de configuration (enregistrement manuel de la valeur de réglage d'uniformité de la densité).
5
Appuyez sur [Valider] sur l'écran [Enregistrement donnée uniformité densité] à la fin des réglages.
L'affichage revient à l'écran [Enreg/Suppr données densité].
6
Voir les étapes 4 à 7 sur Procédure de configuration (enregistrement manuel de la valeur de réglage d'uniformité de la densité) pour imprimer la mire et la vérifier.
Si la mire n'est pas imprimée, les valeurs de réglage d'uniformité de densité ne seront pas modifiées ou enregistrées, même si vous appuyez sur [Valider] sur l'écran [Enregistrement donnée uniformité densité].
[Nom de profil du réglage] est modifiable. Pour des détails, voir [Enreg/Suppr données densité].
