Anbringen der Bannerfach-Einheit MK-760 an der Mehrfach-Stapelblattanlage MB-508/Mehrfach-Stapelblattanlage MB-509
Überblick
Bringen Sie die Bannerfach-Einheit MK-760 an der Mehrfach-Stapelblattanlage MB-508/Mehrfach-Stapelblattanlage MB-509 an.
Anschließend können Sie Bannerpapier einlegen.
Vorgehensweise
1

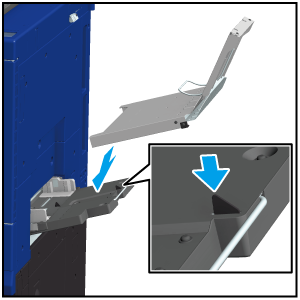

Bringen Sie die Bannerfach-Einheit MK-760 leicht von oben rechts an und drücken Sie dabei auf den Papiererkennungssensor der Mehrfach-Stapelblattanlage MB-508/Mehrfach-Stapelblattanlage MB-509.
_MCO031296B_D.png)
_MCO031351B_D.png)
2

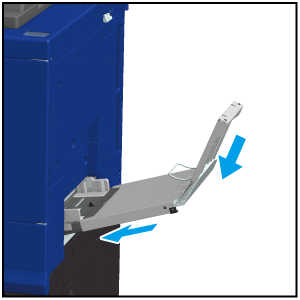

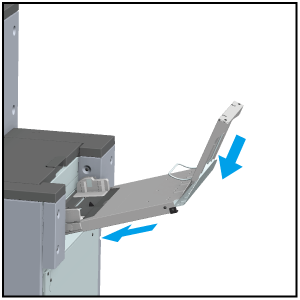

Schieben Sie die angebrachte Bannerfach-Einheit MK-760 in das System.
_MCO031297B_D.png)
_MCO031352B_D.png)
3
Erweitern Sie die Verlängerungsführung.
_MCO031298B_D.png)
_MCO031353B_D.png)
4

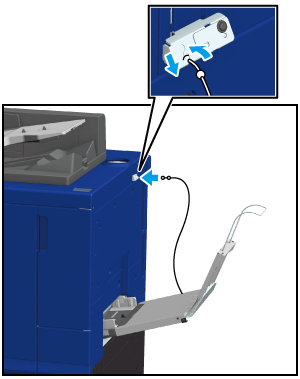

Hängen Sie die Spitze des Drahtseils (Kugelfitting) in die Halterung direkt an der Maschine ein.
_MCO031299B_D.png)
_MCO031355B_D.png)
An der Mehrfach-Stapelblattanlage MB-508, hängen Sie es in die Halterung der Papiereinzugseinheit PF-707m ein.
5
Das Anbringen der Bannerfach-Einheit MK-760 ist abgeschlossen.
