Einlegen von Papier in die Großraummagazin LU-202XLm

Legen Sie Papier in die Großraummagazin LU-202XLm ein.

Wenn Sie Papier mit unterschiedlichen Spezifikationen einlegen, ändern Sie die Papiereinstellung des Großraummagazins.

Ausführliche Informationen über die Papiereinstellung finden Sie hier: [Papiereinstellung].

HINWEIS

• Wenn das System nicht eingeschaltet ist, funktioniert die Bodenplatte nicht. Schalten Sie den Ein-/Ausschalter ein. Ausführliche Informationen finden Sie hier: Einschalten dieses Systems.

Tipps

• Wenn die Papiereinzugseinheit PF-707m ebenfalls installiert ist, wird empfohlen, das beschichtete Papier über die Papiereinzugseinheit PF-707m zuzuführen.

Wenn aufgrund des Typs, des Formats oder des Gewichts des verwendeten Papiers Probleme beim Papiereinzug auftreten, so wie in der Abbildung unten dargestellt, kann der Papiereinzug durch das Anbringen der mitgelieferten Gewichte an der Vor-Einzugsrolle verbessert werden. Nehmen Sie Anpassungen durch die Änderung der Anzahl der Gewichte vor. Wenn Sie Papier mit einem Gewicht von mehr als 256 g/m²/68 lb Bond in das Großraummagazin LU-202XLm einlegen, bringen Sie vorab 2 Gewichtsscheiben an und nehmen Sie die Justage über die Anzahl der Gewichtsscheiben vor.

1

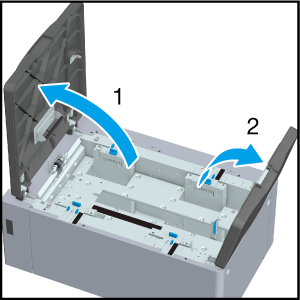

Öffnen Sie die Obere Klappe (links) und die Obere Klappe (rechts).

Die Bodenplatte wird abgesenkt.

Fahren Sie mit Schritt 6 fort, wenn Sie Papier mit demselben Format einlegen.

Fahren Sie mit Schritt 2 fort, wenn Sie Papier mit unterschiedlichen Formaten einlegen.

2

Drehen Sie die Arretierungsknöpfe der seitlichen Führung (4 Positionen) der Seitlichen Führungen (links) gegen den Uhrzeigersinn und lösen Sie sie.

3

Verschieben Sie die beiden Seitlichen Führungen (links) entsprechend der Papierformatanzeige an der Oberseite der Führungsplatte.

4

Drehen Sie die Arretierungsknöpfe der seitlichen Führung (4 Positionen) der Seitlichen Führungen (links) im Uhrzeigersinn und verriegeln Sie sie.

5

Passen Sie die Position der Hinteren Führung an.

• Halten Sie den Entriegelungshebel der Hinterkantenführung gedrückt und bewegen Sie die Hintere Führung entsprechend der Papierformatanzeige an der Bodenplatte.

6

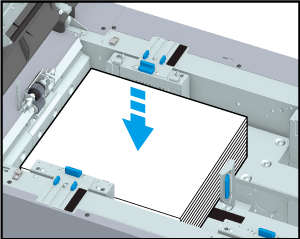

Legen Sie das Papier mit der Druckseite nach oben ein.

7

Drücken Sie die Absenktaste der Bodenplatte des Fachs.

HINWEIS

• Wenn das Gerät nicht eingeschaltet ist, funktioniert das Fach nicht, auch wenn Sie die Absenktaste der Bodenplatte des Fachs drücken.

8

Wiederholen Sie die Schritte 6 und 7, bis sich das Fach nicht weiter absenkt.

HINWEIS

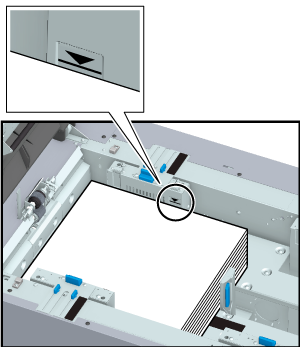

• Achten Sie beim Einlegen des Papiers darauf, dass die an den Seitlichen Führungen (links) angezeigten Linien für die maximale Stapelhöhe nicht überschritten werden.
• Vergewissern Sie sich, dass die Hintere Führung am eingelegten Papier ausgerichtet ist. Wenn ein Abstand zwischen der Hinteren Führung und dem Papier besteht oder der Abstand zu gering ist, kann es zu Papierstaus und Funktionsstörungen kommen.

9

Schließen Sie Obere Klappe (rechts) und die Obere Klappe (links).

10

Die Restpapieranzeige wechselt von "" zu "".
