Feinabstimmen des Abstands der Seitlichen Führungen der Papiereinzugseinheit PF-602m
Überblick
Wenn ein Unterschied beim Abstand zwischen den oberen und unteren Teilen der vorderen und hinteren Seitlichen Führungen vorhanden ist, wird das Papier unter Umständen nicht ordnungsgemäß eingezogen.
Passen Sie in diesem Fall den Abstand zwischen den oberen und unteren Teilen der Seitlichen Führungen so an, dass der Abstand identisch ist.
HINWEIS
- Wenn das System nicht eingeschaltet ist, kann das Fach nicht herausgezogen werden. Schalten Sie den Ein-/Ausschalter ein. Ausführliche Informationen finden Sie hier: Einschalten dieses Systems.
Vorgehensweise
1
Ziehen Sie das Fach heraus, das angepasst werden soll.
_MCO031253B_D.png)
2
Legen Sie ein einzelnes Blatt Papier mit dem Zielformat in das entsprechende Fach ein.
_MCO031259A_D.png)
3
Drehen Sie den Fixierknopf der Bodenplatte gegen den Uhrzeigersinn, um sie zu lösen, und schieben Sie sie dann nach innen. Drehen Sie ihn im Uhrzeigersinn und fixieren Sie in ihn dieser Stellung.
_MCO031260A_D.png)
4
Drücken Sie das Fach nach hinten. Nachdem sich die Bodenplatte angehoben hat, ziehen Sie sie heraus.
Wenn das Anheben der Bodenplatte abgeschlossen ist, wechselt die Anzeige der verbleibenden Papiermenge zu "
". Wird das Fach an diesem Punkt herausgezogen, fährt die Bodenplatte in die obere Position und stoppt.
5

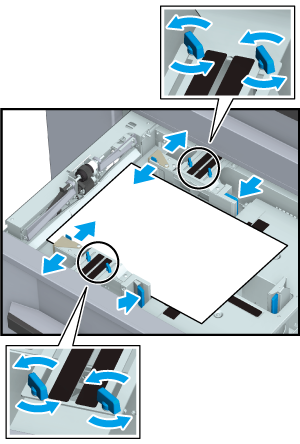

Richten Sie die Seitliche Führungen am Papier aus.
_MCO031261A_D.png)
Drehen Sie die Arretierungsknöpfe der seitlichen Führung (4 Positionen) der Seitlichen Führungen gegen den Uhrzeigersinn und lösen Sie sie.
Richten Sie die Vorder- und Rückseite der Seitlichen Führungen am Papier aus.
6

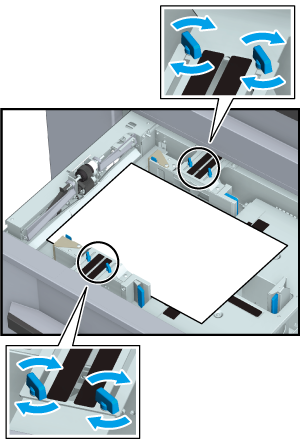

Fixieren Sie die Position der Seitlichen Führungen.
_MCO031262A_D.png)
Drehen Sie die Arretierungsknöpfe der seitlichen Führung (4 Positionen) der Seitlichen Führungen im Uhrzeigersinn und verriegeln Sie sie.
Vergleichen Sie die beiden Kalibrierungsmarkierungen zwischen den Arretierungsknöpfen der seitlichen Führung und überprüfen Sie, ob sie nahezu den gleichen Wert anzeigen.
7

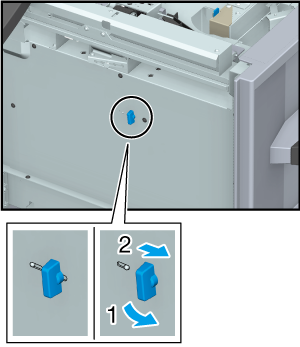

Drehen Sie den Fixierknopf der Bodenplatte zum Entriegeln gegen den Uhrzeigersinn.
_MCO031263A_D.png)
Die Bodenplatte wird abgesenkt.
8
Legen Sie das Papier mit der Druckseite nach oben ein.
_MCO031433A_D.png)
Legen Sie das Papier so ein, dass es an der Seite der Einzugsrolle des Fachs ausgerichtet ist.
Halten Sie den Entriegelungshebel der Hinterkantenführung der Hinteren Führungsplatte gedrückt und bringen Sie sie an das Papier.
HINWEIS
- Achten Sie beim Einlegen des Papiers darauf, dass die an den Seitlichen Führungen angezeigten Linien für die maximale Stapelhöhe nicht überschritten werden. Achten Sie darauf, dass die Luftdüse beim Einlegen des Papiers nicht blockiert wird.
- Stellen Sie sicher, dass die Hintere Führungsplatte eng am Papier anliegt. Wenn eine Lücke zwischen der Führung und dem Papier vorhanden ist, kann das System nicht das korrekte Papierformat erkennen, was zu einem Papierstau führen kann.
9
Drücken Sie das Fach vollständig hinein.
Die Restpapieranzeige wechselt von "
" zu "
".
