Einlegen von Registerpapier in die Papiereinzugseinheit PF-707m
Überblick
Legen Sie Registerpapier in die Papiereinzugseinheit PF-707m ein.
Seitliche Hilfsführungen Um Registerpapier einlegen zu können, werden die Seitlichen Hilfsführungen benötigt. Legen Sie das Papier in das obere, mittlere oder untere Fach ein.
Beispiel: Einfügen von 3 Registerpapierblättern in 3 Drucksätze (insgesamt 9 Blätter)
Einlegerichtung im Fach | Stapeln des Registerpapiers | Drucksatz |
|---|---|---|
 |  |  |
A: Rückseite B: Vorderseite | A: Bedruckte oder zu bedruckende Seite B: 1. Registerpapier C: 2. Registerpapier D: 3. Registerpapier | A: 1. Registerpapier B: 2. Registerpapier C: 3. Registerpapier D: 3 Exemplare des Drucksatzes |
Das restliche Papier, das nicht bedruckt wurde, kann automatisch aus einem Satz Registerpapier, das im Fach eingelegt ist, ausgeworfen werden.
Wenn Sie beispielsweise einen einzelnen Satz mit 5 Blättern (5 Registerpapierblätter) einlegen und nur drei Blätter verwendet werden, werden die restlichen Blätter, so wie in der Abbildung unten dargestellt, ausgeworfen.
Original | Papier | Ausgabe | |
|---|---|---|---|
 |  | Druckt drei Blätter des Registerpapiers | Blätter 4 und 5 des Registerpapiers werden automatisch ausgeworfen |
 |  | ||
Vorgehensweise (Montieren der Seitlichen Hilfsführungen am Fach)
1
Ziehen Sie das Fach heraus, in dem das Registerpapier eingelegt ist.
2
Setzen Sie die Seitlichen Hilfsführungen (2 Stück) in die Positionierschrauben der Seitlichen Führungen ein und fixieren Sie sie.
Sollten die Positionierschrauben nicht angebracht sein, wenden Sie sich an Ihren Servicetechniker.
Bringen Sie die Führungen so an, dass die Markierung A so wie in der Abbildung dargestellt ausgerichtet ist.

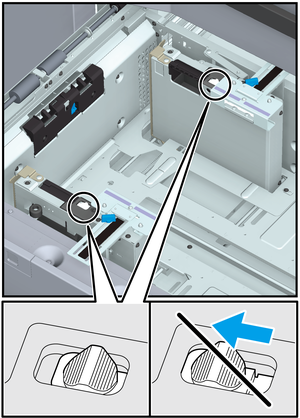

Verschieben Sie den Befestigungshebel der Papierhalteplatte (2 Positionen) nicht von der Position an der Seite der Hinteren Führungsplatte. Wenn Sie ihn nach unten bewegen, können Sie die Charakteristik des Papiereinzugs ändern.
_MCO031354B_D.png)
_MCO031344E_D.png)
Vorgehensweise (Registerpapier in Fächer einlegen)
1
Fach herausziehen.
Ziehen Sie das Fach heraus, in dem das Registerpapier eingelegt ist.
2
Lösen Sie die Arretierungsknöpfe der seitlichen Führung der Seitlichen Führungen am Fach.
3
Legen Sie das Registerpapier in das Fach ein.
A: Rückseite, B: Vorderseite
HINWEIS
- Achten Sie beim Einlegen des Papiers darauf, die Markierungslinien für die maximale Höhe, die an den Seitlichen Führungen angezeigt werden, nicht zu überschreiten.
4
Richten Sie die Seitlichen Führungen am Registerpapier aus, drehen Sie die Arretierungsknöpfe der seitlichen Führung und verriegeln Sie sie.
HINWEIS
- Stellen Sie sicher, dass die Seitlichen Führungen und die Hintere Führungsplatte eng am Registerpapier anliegen. Wenn das Registerpapier verdreht ist, da eine Lücke von 1 mm/0,04" oder mehr vorhanden ist, oder wenn das Papier zu eng an den Führungen anliegt, kann es zu einer Störung beim Papiereinzug kommen.
5
Richten Sie die Hintere Führungsplatte am Registerpapier aus.
6
Drücken Sie das Fach vollständig hinein.
