Vor dem Kartenschnitt
Überblick
Wenn Sie das Papier mit der Beschnitteinheit TU-510 auf ein Kartenformat schneiden, prüfen Sie vorab die folgenden Inhalte und ändern Sie gegebenenfalls die Einstellungen des Job-Separators JS-507.
1. Vertikale Größe der Karte
Ändern Sie die Position des Trennblechs in Abhängigkeit davon, ob die vertikale Größe der Karte 85 mm/3,35" oder mehr beträgt.
Ausführliche Informationen dazu finden Sie in der folgenden Vorgangsbeschreibung.
2. Anzahl der Reihen für den Kartenbeschnitt
Stellen Sie die Position des Trennblechs entsprechend den Einstellungen für den Kartenbeschnitt auf den 1-reihigen, 2-reihigen oder 3-reihigen Typ um.
Ausführliche Informationen dazu finden Sie in der folgenden Vorgangsbeschreibung.
Vorgehensweise (Ändern der Position des Trennblechs im Job-Separator JS-507)
1
Öffnen Sie die Rechte Seitenklappe der Beschnitteinheit und die Linke Seitenklappe der Beschnitteinheit an der Beschnitteinheit TU-510.
2
Kippen Sie den Hebel [TU4] nach links und den Hebel [TU5] nach rechts und ziehen Sie dann das Transportgestell heraus.
3
Bewegen Sie den Verriegelungshebel [TU6] wie in der Abbildung dargestellt und fixieren Sie das Transportgestell.
4
Halten Sie den Hebel [TU18] und öffnen Sie die Kartenbeschnitteinheit nach oben links.
5
Öffnen Sie den Hebel [TU20] nach links.
6
Öffnen Sie den Hebel [JS1] nach links.
7

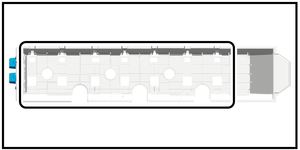

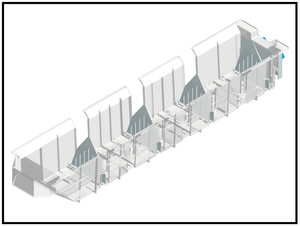

Positionieren Sie das Trennblech um (vier Einheiten).
Wenn die Karte eine Größe in Querrichtung von 85 mm/3,35" hat, bewegen Sie das Trennblech zur Mitte des Papiertransportwegs.
Wenn die Karte eine Größe in Querrichtung von 86 mm/3,39" oder mehr hat, bewegen Sie das Trennblech zur Außenseite des Papiertransportwegs.
8
Schließen Sie den Hebel [JS1] und den Hebel [TU20]. Halten Sie dann den Hebel [TU18] und bringen Sie die CD-Beschnitteinheit wieder in die Grundstellung.
9
Bringen Sie den Verriegelungshebel [TU6] wieder in die Grundstellung.
10
Drücken Sie das Transportgestell hinein und bringen es wieder in die Grundstellung. Drehen Sie dann den Hebel [TU4] nach rechts und den Hebel [TU5] nach links.
11
Schließen Sie die Rechte Seitenklappe der Beschnitteinheit und die Linke Seitenklappe der Beschnitteinheit.
Vorgehensweise (Ändern der Position des Trennblechs der Kartenablage)
1
Öffnen Sie Klappe der Kartenablage der Beschnitteinheit TU-510 und ziehen Sie die Kartenablage heraus.
2

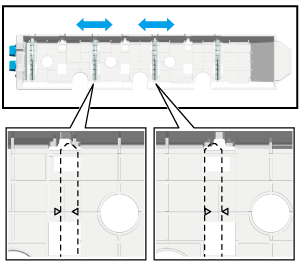

Verschieben Sie die beiden mittleren Trennplatten des Trennblechs (vier Platten) der Kartenablage.
Wenn die Karte eine Größe in Querrichtung von 85 mm/3,35" hat, bewegen Sie das Trennblech zur Mitte des Papiertransportwegs (Sie können nur die Markierung + an der Außenseite sehen).
Wenn die Karte eine Größe in Querrichtung von 86 mm/3,39" überschreitet, bewegen Sie das Trennblech zur Außenseite des Papiertransportwegs (Sie können nur die Markierung + innen sehen).
3
Bringen Sie die Kartenablage wieder in die Grundstellung und schließen Sie die Klappe der Kartenablage.
Vorgehensweise (Wechseln der Position des Trennblechs zum 1-reihigen, 2-reihigen oder 3-reihigen Typ)
HINWEIS
- Diese Arbeiten dürfen nur von erfahrenen Personen durchgeführt werden, da dabei Teile beschädigt werden können. Wenn die Position des Trennblechs nur schwer geändert werden kann, wenden Sie sich an Ihren Servicetechniker.
- Die Kartenablage hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Das bedeutet, dass die Erkennungsteile möglicherweise nicht angebracht sind. Die Kartenablage der ersten Produktionsreihe unterstützt nur den 3-reihigen Typ. Wenn Sie also den 1- oder 2-reihigen Kartenbeschnitt durchführen möchten, müssen Sie ein zusätzliches Erkennungsteil verwenden. Weitere Informationen erhalten Sie von Ihrem Servicetechniker.
- Wenn 1-reihig beschnittene Karten auf der Kartenablage gestapelt werden, kann sich die Stapelkapazität (Stabilität beim Stapeln usw.) je nach Form und Art des Papiers ändern. Weitere Informationen erhalten Sie von Ihrem Servicetechniker.
HINWEIS
- Vergewissern Sie sich vor Beginn dieser Arbeiten, dass alle Klappen der Beschnitteinheit TU-510 geschlossen sind.
1
Drücken Sie auf dem Bildschirm [HAUPTEINHEIT] auf [Justage] und öffnen Sie [Finisher-Justage] - [Justage Beschnitteinheit] - [Kartentrennplatten wechseln].
2
Drücken Sie auf [Abdeckung öffnen].
3
Ziehen Sie das Transportgestell heraus und öffnen Sie den Job-Separator JS-507 anhand der Schritte 1 bis 6 auf Vorgehensweise (Ändern der Position des Trennblechs im Job-Separator JS-507).
4
Entfernen Sie einmalig alle eingestellten Trennbleche.
Wenn Sie das Trennblech auf den 1-reihigen Typ umstellen möchten, fahren Sie mit Schritt 5 fort.
Wenn Sie das Trennblech auf den 2-reihigen oder 3-reihigen Typ umstellen möchten, fahren Sie mit Schritt 6 fort.
Wenn Sie das Trennblech auf den 1-reihigen Typ umstellen möchten, während das Ausgabeformat 293,1 mm bis 330,2/11,54" bis 13" mm beträgt, fahren Sie mit Schritt 7 fort. Sie müssen das Trennblech nicht anbringen.
5
Bringen Sie das Trennblech je nach Ausgabeformat in der 1-reihigen Position an.
Wenn das Ausgabeformat 200 mm/7,87" mm oder weniger beträgt, bringen Sie das Trennblech (2 Platten) wie in Abb. A gezeigt an.

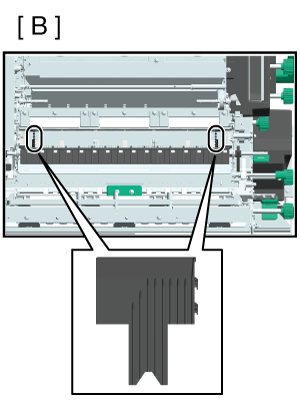

Wenn das Ausgabeformat 200,1 mm bis 293 mm/7,88" bis 11,54" beträgt, bringen Sie das Trennblech (2 Platten) wie in Abb. B gezeigt an.
Wenn das Ausgabeformat 293,1 mm bis 330,2 mm/11,54" bis 13" beträgt, müssen Sie das Trennblech nicht anbringen.
Gehen Sie zu Schritt 7.
6
Bringen Sie das Trennblech in der 2- oder 3-reihigen Position an.

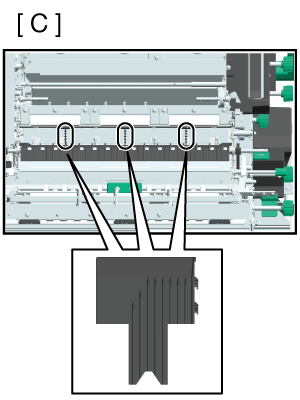

Um zum 2-reihigen Typ zu wechseln, bringen Sie das Trennblech (3 Platten) wie in Abb. C gezeigt an.
Um zum 3-reihigen Typ zu wechseln, bringen Sie das Trennblech (4 Platten) wie in Abb. D gezeigt an.
7
Bringen Sie das Transportgestell wieder in seine Grundstellung anhand der Schritte 8 bis 11 auf Vorgehensweise (Ändern der Position des Trennblechs im Job-Separator JS-507).
8
Drücken Sie auf [Abdeckung schließen] im Touch Display.
9
Öffnen Sie Klappe der Kartenablage der Beschnitteinheit TU-510 und ziehen Sie die Kartenablage heraus.
10

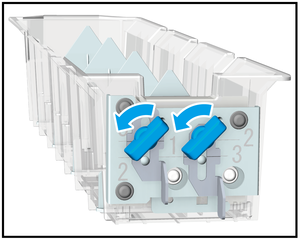

Lösen Sie die Rändelschrauben (2 Stück) an der Rückseite der Kartenablage, indem Sie sie gegen den Uhrzeigersinn drehen.
11

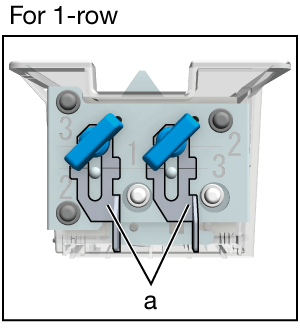

Schieben Sie die Erkennungsteile (2 Stück) (a in der Abbildung) in die 1-reihige, 2-reihige oder 3-reihige Position und drehen Sie die Rändelschrauben im Uhrzeigersinn, um sie zu befestigen.
Richten Sie die Position an der Linie der Zahl aus, die der jeweiligen Anzahl der Reihen entspricht.
HINWEIS
- Überprüfen Sie sorgfältig die Befestigungsposition der Erkennungsteile und befestigen Sie diese vorsichtig.
12
Entfernen Sie alle eingestellten Trennbleche, die auf die Kartenablage gesetzt sind.
Wenn Sie das Trennblech auf den 1-reihigen Typ umstellen möchten, fahren Sie mit Schritt 13 fort.
Wenn Sie das Trennblech auf den 2-reihigen oder 3-reihigen Typ umstellen möchten, fahren Sie mit Schritt 14 fort.
Wenn Sie das Trennblech auf den 1-reihigen Typ umstellen möchten, während das Ausgabeformat 293,1 mm bis 330,2 mm / 11,54" bis 13" beträgt, fahren Sie mit Schritt 15 fort. Sie müssen das Trennblech nicht anbringen.
13
Bringen Sie das Trennblech je nach Ausgabeformat in der 1-reihigen Position an.

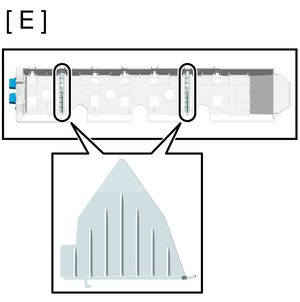

Wenn Sie das Trennblech in der in Abbildung A in Schritt 5 gezeigten Position angebracht haben, bringen Sie das Trennblech (2 Platten) wie in Abbildung E dargestellt an.

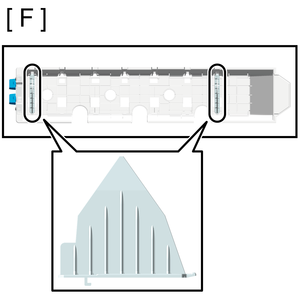

Wenn Sie das Trennblech in der in Abbildung B in Schritt 5 gezeigten Position angebracht haben, bringen Sie das Trennblech (2 Platten) wie in Abbildung F dargestellt an.
Gehen Sie zu Schritt 15.
14
Bringen Sie das Trennblech in der 2- oder 3-reihigen Position an.
Um zum 2-reihigen Typ zu wechseln, bringen Sie das Trennblech (3 Platten) wie in Abbildung G gezeigt an.
Um zum 3-reihigen Typ zu wechseln, bringen Sie das Trennblech (4 Platten) wie in Abbildung H gezeigt an.
15
Bringen Sie die Kartenablage wieder in die Grundstellung und schließen Sie die Klappe der Kartenablage.
