Поиск неисправностейОтображается сообщение об ошибкеПри появлении сообщения "Застрявшая бумага"Удаление застрявшей бумаги внутри основного блокаУдаление застрявшей бумаги внутри основного блока

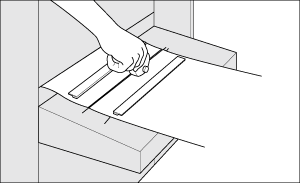

Разрежьте бумагу на рабочем столе рулонного податчика RW-201.
Перед разрезанием зафиксируйте бумагу на рабочем столе с помощью магнитных плано, входящих в комплект поставки.
При разрезании бумаги соблюдайте осторожность во избежание травмирования пальцев и кистей рук.

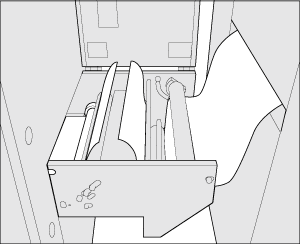

Откройте верхнюю крышку ведущей секции, слегка ослабьте натяжение носителя и разрежьте носитель с помощью ножниц.
При разрезании бумаги соблюдайте осторожность во избежание травмирования пальцев и кистей рук.
При наличии следов клея на направляющей пластине очистите ее. Подробнее см. Очистка ведущей секции.

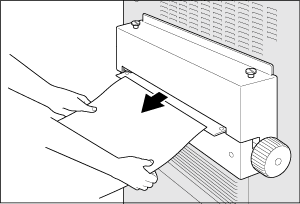

Вытяните носитель из секции вывода.
При вытягивании носителя не применяйте чрезмерную силу и держите носитель прямо.
Если на дисплее отображается код застревания (JAM) [J-3105], это означает, что бумага могла намотаться на узел термозакрепления. Если бумага не вытягивается из секции вывода, обратитесь к представителю сервисной службы. Применение чрезмерной силы при вытягивании бумаги может стать причиной повреждения аппарата.

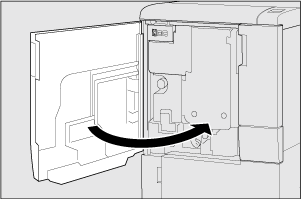

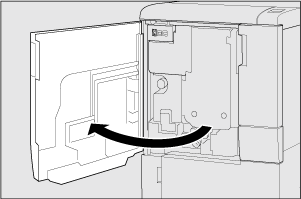

Откройте переднюю дверцу основного блока.

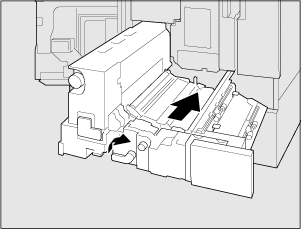

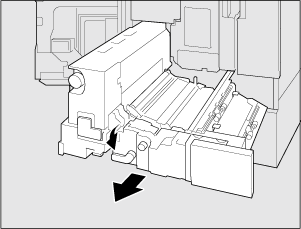

Потяните за рычаг [M1], поверните его влево и вытяните АДУ.

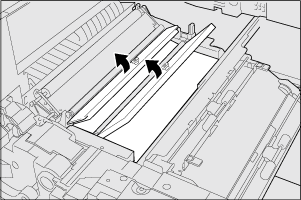

Откройте крышку [M2] и крышку [M3] и проверьте наличие следов клея или бумаги, оставшейся внутри аппарата.
При наличии следов клея на компонентах аппарата очистите их.
Проверьте, не отделяется ли клей от клеевой части и налипает на направляющую пластину, а также не стекает ли клей с кромки носителя.
При наличии бумаги внутри аппарата удалите ее.
Если на дисплее отображается код застревания (JAM) [J-3112], проверьте датчик центрирования, расположенный под крышкой [M3], на наличие загрязнений.

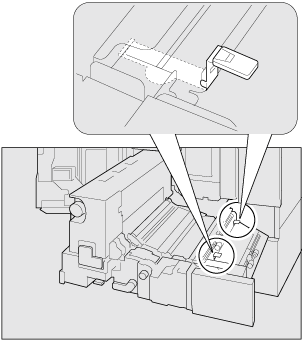

Убедитесь, что задняя пластинчатая пружина и передняя пластинчатая пружина не отходят.
Если пластинчатые пружины отходят, см. Очистка внутренней полости основного блока и закрепите их.
НЕ засовывайте руки в термозакрепляющую часть узла термозакрепления механизма перемещения.
Это может стать причиной ожога. Соблюдайте особую осторожность при выдвигании узла термозакрепления механизма перемещения и открывании термозакрепляющей части.
НЕ засовывайте руки между основным блоком и узлом термозакрепления механизма перемещения.
Прикосновение к соединительным клеммам или другим электрическим компонентам может стать причиной повреждения аппарата или неожиданного нарушения функционирования. Не пытайтесь проводить манипуляции с аппаратом самостоятельно, обратитесь в сервисную службу.
Вставьте АДУ и верните рычаг [M1] в исходное положение.
Вставляйте АДУ плавно во избежание сильного удара. Помните, что сильный удар по основному блоку может негативно отразиться на заданном положении основного блока и вызвать нарушение прямолинейного движения носителя.
Закройте переднюю дверцу основного блока.

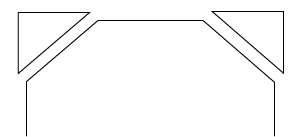

Разрежьте концы носителя в ведущей секции на треугольные полосы.
Заправьте носитель в ведущую секцию.

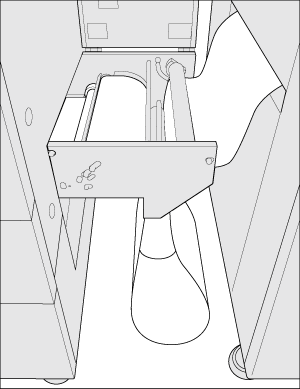

Протяните носитель под ведущей секцией.
При протягивании носителя следите за тем, чтобы он не касался пола.
Заправьте носитель в аппарат.
Подробнее см. на следующей странице.
Срастите концы носителей на рабочем столе.
Подробнее см. на следующей странице.
Сращивание концов носителя (при очистке/удалении застрявшей бумаги)
