Поиск неисправностей

Регулировка положения направляющей носителя

Если ошибка сохраняется, выполните указания ниже:

Перед регулировкой выравнивающего валика выполните следующее: Подробнее см. Смещение бумаги на одну сторону.

  • Проверка натяжения носителя

  • Проверка положения носителя и компонентов

  • Удаление следов клея на компонентах

  1. Отрегулируйте положение направляющей носителя (задняя сторона) на валике натяжения 1 (регулируется относительно опорного положения (35 мм / 1,38" от металлической поверхности) таким образом, чтобы она не могла повредить кромку носителя.

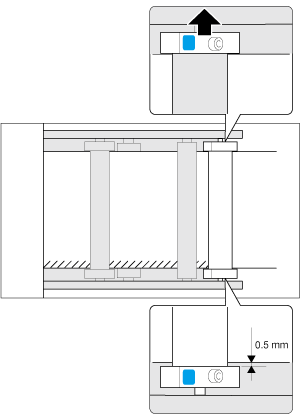

    • В случае, если существует риск повреждения или разрыва внутренней стороны носителя, немного переместите заднюю часть направляющей носителя по направлению к себе. Перемещайте компонент с шагом 0,5 мм / 0,02".

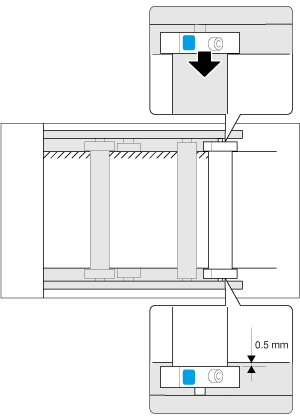

    • В случае, если существует риск повреждения или разрыва внешней стороны носителя, немного переместите заднюю часть направляющей носителя по направлению от себя (назад). Перемещайте компонент с шагом 0,5 мм / 0,02".

    • Направляющая носителя (передняя сторона) на валике натяжения 1 должна располагаться на расстоянии 0,5 мм (±0,25 мм) / 0,02" (±0,01") от металлических пластин узла.

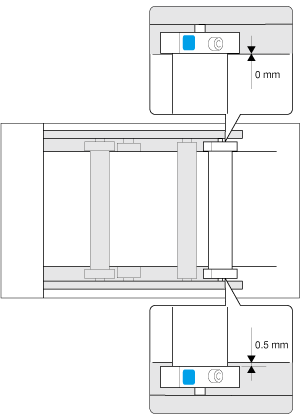

    • Если в процессе перемещения носитель, как и прежде, слегка касается одной из направляющих носителя (направляющие носителя на валике натяжения 1) в течение 20 секунд и более, проблема нарушения прямолинейного движения решена. (На рисунке ниже показан пример, в котором носитель слегка касается направляющей носителя (задняя сторона). )
