Acerca de esta máquina

Unidad de acabado FS-535/Unidad de grapado en el lomo SD-512/Kit de perforación PK-521

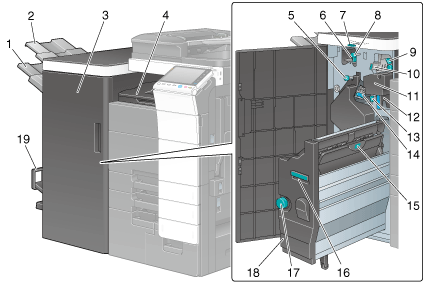

N.º

Nombre

Descripción

1

Bandeja de salida 2

Recoge las páginas impresas.

2

Bandeja de salida 1

Recoge las páginas impresas.

3

Puerta frontal

Abra esta puerta al eliminar un atasco de papel o de grapas, o al cambiar un cartucho de grapas.

4

Cubierta de la unidad de transporte horizontal

Abra esta cubierta al eliminar el papel que ha provocado un atasco en la unidad de transporte horizontal.

5

Selector de eliminación de atascos [FS7]

Gire este selector para eliminar el papel que ha provocado un atasco en la unidad de acabado.

6

Palanca de la guía [FS6]

Gire esta palanca para eliminar un atasco de papel.

7

Palanca de la guía [FS8]

Gire esta palanca para eliminar un atasco de papel.

8

Selector de eliminación de atascos [FS5]

Gire este selector para eliminar el papel que ha provocado un atasco en la unidad de acabado.

9

Palanca de la guía [FS3]

Gire esta palanca para eliminar un atasco de papel.

10

Palanca de la guía [FS4]

Gire esta palanca para eliminar un atasco de papel.

11

Kit de perforación

Perfora hojas impresas para el archivado mediante la instalación del kit de perforación en la unidad de acabado.

12

Caja de residuos de perforación

Quite esta caja para desechar los residuos de perforación.

13

Palanca de la guía [FS9]

Gire esta palanca para eliminar un atasco de papel.

14

Cartucho de grapas

Extraiga este cartucho de la unidad de acabado al eliminar un atasco de grapas, o al cambiar un cartucho de grapas.

15

Asa [SD2]

Gire esta asa para eliminar un atasco de papel.

16

Asa [SD1]

Sujete esta asa para introducir o retirar la unidad de grapado en el lomo.

17

Selector de eliminación de atascos [SD3]

Gire este selector para eliminar el papel que ha provocado un atasco en la unidad de acabado.

18

Unidad de grapado en el lomo

Extraiga esta unidad al eliminar un atasco de papel o de grapas, o al cambiar un cartucho de grapas.

19

Bandeja de salida plegable

Se utiliza para sacar el papel impreso plegado/encuadernado.

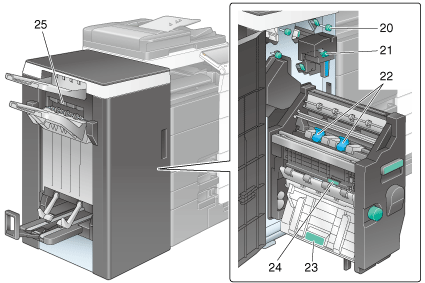

20

Selector de eliminación de atascos [FS2]

Gire este selector para eliminar el papel que ha provocado un atasco en la unidad de acabado.

21

Palanca de la guía [FS1]

Gire esta palanca para eliminar un atasco de papel.

22

Cartucho de grapas

Extraiga este cartucho de la unidad de grapado en el lomo al eliminar un atasco de grapas, o al cambiar un cartucho de grapas.

23

Palanca de la guía [SD4]

Gire esta palanca para eliminar un atasco de papel.

24

Palanca de la guía [SD5]

Gire esta palanca para eliminar un atasco de papel.

25

Cubierta de salida

Esta cubierta se abre automáticamente al extraer el papel.
