Acerca de esta máquina

Operaciones de la unidad de inserción posterior

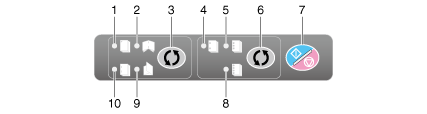

Teclas del panel de control

Si la unidad de inserción posterior PI-505 está instalada en la unidad de acabado FS-535, es posible accionar manualmente la unidad de acabado FS-535 mediante el uso del panel de control incluido en la unidad de inserción posterior.

N.º

Nombre

Descripción

1

Indicador de inserción de grapa en la esquina

Indica que se ha seleccionado la grapa en la esquina.

2

Indicador de activación de la opción de plegado y grapado central

Indica que se ha seleccionado el grapado central.

3

Acabado

Pulse esta tecla para seleccionar el acabado.

4

Indicador de inserción de 2 orificios

Indica que se han seleccionado 2 orificios.

5

Indicador de inserción de 3 orificios

Indica que se han seleccionado 3 orificios.

6

Seleccionar perforación

Pulse esta tecla para seleccionar el tipo de orificio de perforación.

7

Iniciar/parar

Pulse esta tecla para iniciar las operaciones de la unidad de inserción posterior.

Si pulsa esta tecla durante la operación, esta unidad se detendrá.

8

Indicador de inserción de 4 orificios

Indica que se han seleccionado 4 orificios.

9

Indicador de activación de la opción de plegado triple

Indica que se ha seleccionado el plegado triple.

10

Indicador de inserción de grapas en 2 posiciones

Indica que se ha seleccionado la inserción de grapas en 2 posiciones.

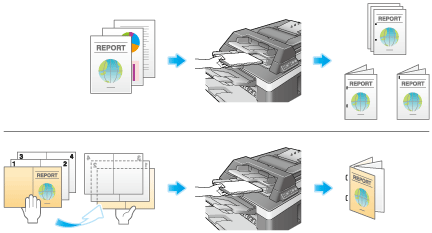

Acabado con la unidad de inserción posterior

  • Solo se puede utilizar la bandeja inferior como bandeja de salida. La bandeja superior no está disponible.

  1. Coloque el papel en la bandeja inferior de la unidad de inserción posterior y alinee la guía lateral al tamaño del papel.

    • Coloque el original de manera que la cara superior mire hacia la parte posterior de la máquina.

    • Para utilizar las opciones de grapado en la esquina o de grapado en 2 posiciones, coloque el papel con la cara superior hacia arriba.

    • Para realizar perforaciones, coloque el papel con la cara superior hacia arriba.

    • Para utilizar la opción de encuadernado, coloque la cara anterior del papel encuadernado hacia abajo.

    • Para utilizar el plegado triple, coloque la parte externa del plegado triple hacia abajo.

  2. Pulse la tecla Acabado y, a continuación, la tecla Seleccionar perforación para seleccionar las opciones de acabado deseadas.

    • Para configurar los ajustes de acabado, pulse la tecla Acabado para encender el indicador. Para configurar los ajustes de perforación, pulse la tecla Seleccionar perforación para encender el indicador.

    • Las opciones de perforación están disponibles junto con las opciones de grapado en la esquina o de grapado en 2 posiciones.

  3. Pulse la tecla Iniciar/parar.

    • Si se pulsa la tecla Iniciar/parar mientras la máquina está en funcionamiento, la operación se detendrá.
