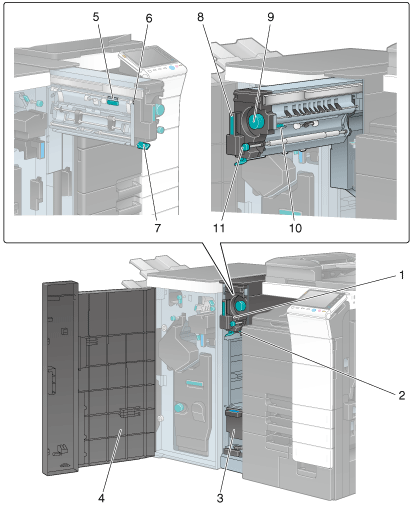

Unidad de plegado en Z ZU-606
N.º | Nombre | Descripción |
|---|---|---|
1 | Unidad de plegado en Z y de transporte | Saque esta unidad para retirar el papel atascado. |
2 | Palanca de la guía [FN1] | Gire esta palanca para eliminar un atasco de papel. |
3 | Caja de residuos de perforación | Quite esta caja para desechar los residuos de perforación. |
4 | Puerta frontal | Abra esta puerta al eliminar un atasco de papel o desechar los residuos de perforación. |
5 | Palanca de la guía [FN6] | Gire esta palanca para eliminar un atasco de papel. |
6 | Palanca de la guía [FN7] | Gire esta palanca para eliminar un atasco de papel. |
7 | Palanca de la guía [FN8] | Gire esta palanca para eliminar un atasco de papel. |
8 | Asa [FN2] | Sujete esta asa al introducir o extraer la unidad de plegado en Z. |
9 | Selector de eliminación de atascos [FN5] | Gire este selector para eliminar el papel que ha provocado un atasco en la unidad de plegado en Z. |
10 | Palanca de la guía [FN3] | Gire esta palanca para eliminar un atasco de papel. |
11 | Selector de eliminación de atascos [FN4] | Gire este selector para eliminar el papel que ha provocado un atasco en la unidad de plegado en Z. |
