Impresión con plegado
¿Qué es la impresión con plegado?

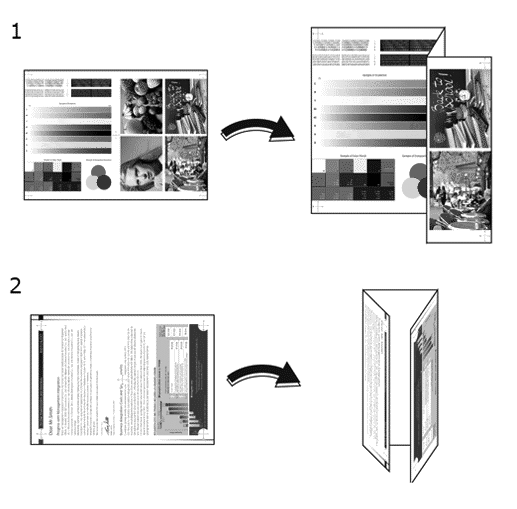

Permite realizar impresión dúplex de un original y darle acabado con una unidad de plegado. En esta sección se describe el procedimiento para los siguientes 2 tipos de plegado.
- Plegado en Z
- Plegado triple múltiple
Se recomienda lo siguiente
Utilice impresión con plegado en estos casos.
- Cuando desee imprimir el original con un acabado de tipo folleto
- Cuando desee colocar un documento en algo similar a un sobre para enviarlo por correo
Tareas previstas
No depende del formato de archivo.
Herramientas previstas
Panel táctil (tareas almacenadas en la máquina) | Controlador de impresora | AccurioPro Print Manager | Hot folder de la máquina | AccurioPro Hot Folder |
|---|---|---|---|---|
- | . | . | . | . |
Procedimiento de plegado en Z
En esta sección se describe el procedimiento para realizar impresión dúplex de originales de tamaño A3 a 1 cara sobre papel de tamaño A3 con acabado plegado en Z utilizando el Controlador de plugin PS.
Entorno operativo previsto - OS: Windows 10, Aplicación: Adobe Acrobat Reader DC.
Instale el Controlador de plugin PS en el ordenador.
Instale la unidad de acabado FS-532 con la unidad de plegado en Z ZU-608 o la bandeja de salida OT-512 con la unidad de plegado en Z ZU-608 en este sistema.
Al configurar el controlador de impresora, verifique que no queden los ajustes anteriores en ninguna de las pestañas. Si queda alguno de los ajustes anteriores, debe eliminarlos.
NOTA
- La pantalla que se visualiza puede ser distinta según la versión o revisión de la aplicación, y según el entorno que se esté utilizando.
1

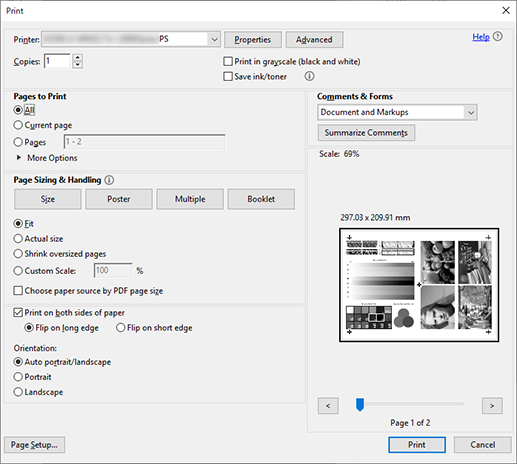

Abra el original en la aplicación y haga clic en [Imprimir] en el menú [Archivo].
2
Seleccione la impresora que se va a utilizar para imprimir y haga clic en [Propiedades].
3

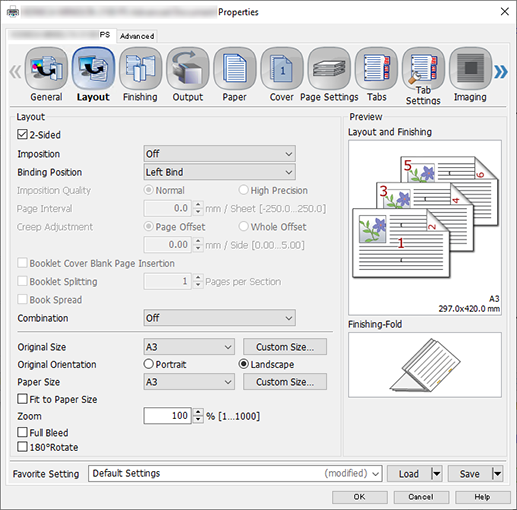

Seleccione la pestaña [Diseño] y defina los elementos siguientes.
Elemento | Ajuste |
|---|---|
[2 Caras] | Añada la marca de verificación |
[Tamaño del original] | [A3] |
[Orientación original] | [Apaisado] |
[Tamaño papel] | [A3] |
4

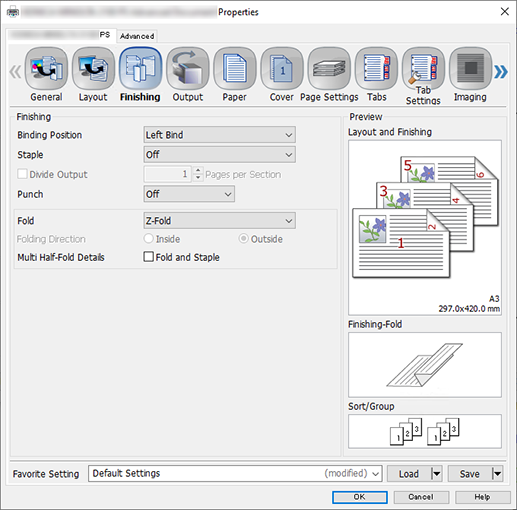

Seleccione la pestaña [Finalizar] y asigne a [Plegado] el valor [Plegado en Z].
5
Seleccione la pestaña [Papel] y haga clic en [Obtener datos de la bandeja y del papel].
A "
" se visualiza si se obtiene correctamente la información de papel/bandeja.
A "
" se visualiza si no ha sido posible capturar la información de papel/bandeja. Compruebe que las piezas estén correctamente instaladas, por ejemplo, la bandeja opcional de alimentación de papel.
6
En [Bandeja Papel], seleccione la bandeja de alimentación de papel en la que esté cargado el papel A3 (borde corto) y haga clic en [OK].
7
Introduzca las [Copias] que desee imprimir en la pantalla [Imprimir] y haga clic en [Imprimir].
Procedimiento para 3 Pliegues dentro
En esta sección se describe el procedimiento para realizar impresión dúplex de originales de tamaño A4 a 1 cara sobre papel de tamaño A4 con acabado plegado de 3 Pliegues dentro utilizando el controlador de plugin PS.
Entorno operativo previsto - OS: Windows 10, Aplicación: Adobe Acrobat Reader DC.
Instale el Controlador de plugin PS en el ordenador.
Instale la unidad de acabado FS-532 con la unidad de grapado de lomos SD-510 en el sistema.
Al configurar el controlador de impresora, verifique que no queden los ajustes anteriores en ninguna de las pestañas. Si queda alguno de los ajustes anteriores, debe eliminarlos.
NOTA
- La pantalla que se visualiza puede ser distinta según la versión o revisión de la aplicación, y según el entorno que se esté utilizando.
1

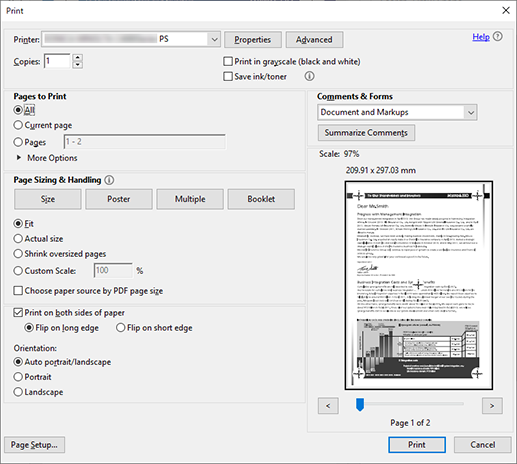

Abra el original en la aplicación y haga clic en [Imprimir] en el menú [Archivo].
2
Seleccione la impresora que se va a utilizar para imprimir y haga clic en [Propiedades].
3

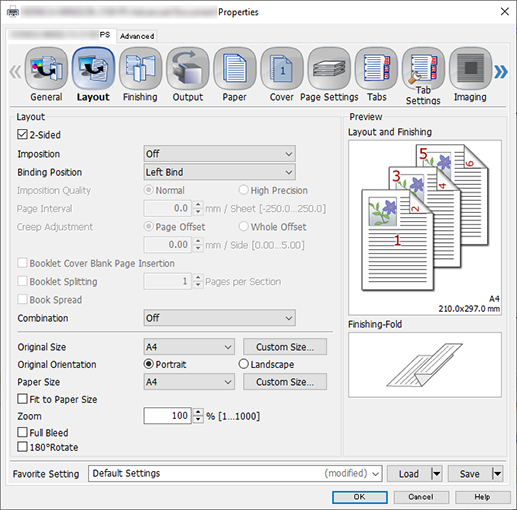

Seleccione la pestaña [Diseño] y defina los elementos siguientes.
Elemento | Ajuste |
|---|---|
[2 Caras] | Añada la marca de verificación |
[Tamaño del original] | [A4] |
[Orientación original] | [Vertical] |
[Tamaño papel] | [A4] |
4

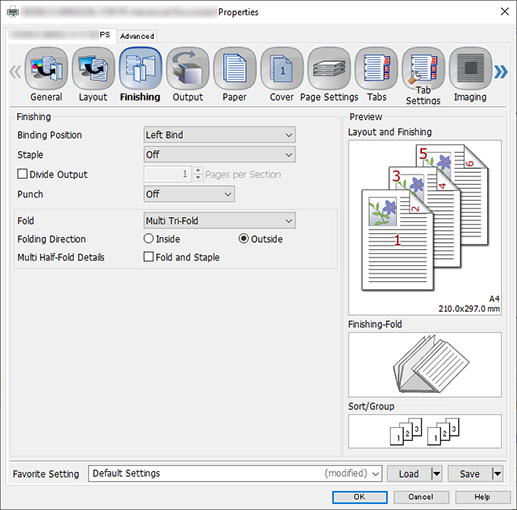

Seleccione la pestaña [Finalizar] y defina los elementos siguientes.
Elemento | Valor de ajuste |
|---|---|
[Plegado] | [Multi 3 pliegues] |
[Dirección de plegado] | [Ante el exterior] |
5
Seleccione la pestaña [Papel] y haga clic en [Obtener datos de la bandeja y del papel].
A "" se visualiza si se obtiene correctamente la información de papel/bandeja.
A "" se visualiza si no ha sido posible capturar la información de papel/bandeja. Compruebe que las piezas estén correctamente instaladas, por ejemplo, la bandeja opcional de alimentación de papel.
6
En [Bandeja Papel], seleccione la bandeja de alimentación de papel en la que esté cargado el papel A4 (borde corto) y haga clic en [OK].
7
Introduzca las [Copias] que desee imprimir en la pantalla [Imprimir] y haga clic en [Imprimir].
