Carga de papel en la unidad de gran capacidad LU-414/unidad de gran capacidad LU-415
Descripción general
Carga de papel en la unidad de gran capacidad LU-414/unidad de gran capacidad LU-415.
Si se carga papel con distintas especificaciones, debe cambiarse la configuración del papel de la unidad de gran capacidad.
Referencia
- Para obtener más información sobre la configuración del papel, consulte [Configuración pap.].
Procedimiento
1

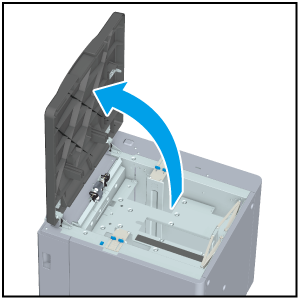

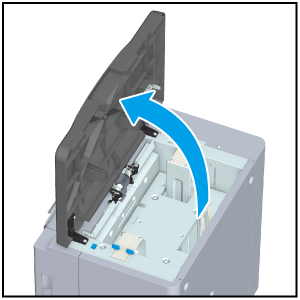

Abra la puerta superior de la bandeja.
La Plataforma inferior de la bandeja se desplaza hacia abajo.
Continúe en el paso 4 si va a cargar papel del mismo tamaño.
Continúe en el paso 2 si va a cargar papel de tamaño distinto.
NOTA
- La plataforma inferior de la bandeja no bajará si la máquina está apagada. Active el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del suministro de alimentación del sistema.
2

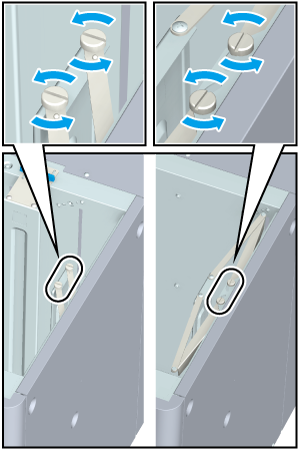

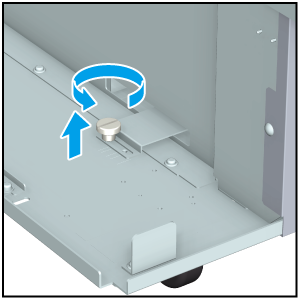

Abra la puerta izquierda de la bandeja, gire los mandos de bloqueo de la guía lateral (inferiores) hacia la izquierda para soltarlos, y extráigala.
3

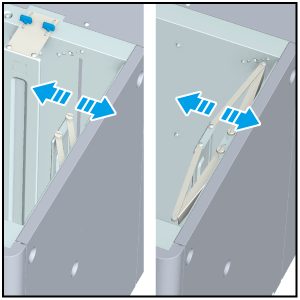

Ajuste la posición de las Guías laterales.

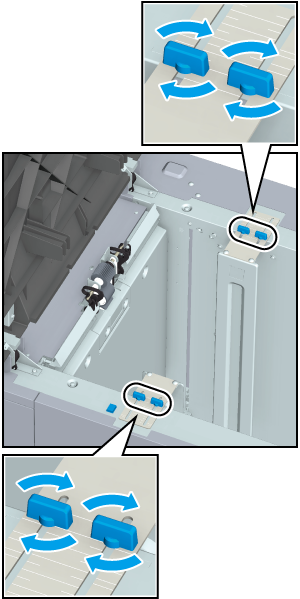

Gire los mandos de bloqueo de la guía lateral de las guías laterales (superiores) (2 posiciones para cada una) hacia la izquierda para aflojarlos.

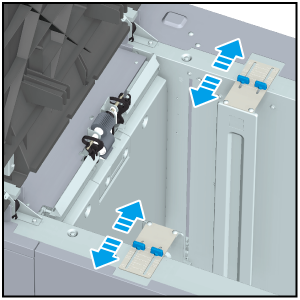

Mueva las dos guías laterales hasta alinearlas con el indicador de tamaño de papel en la parte superior de las guías laterales.
4
Fije la posición de las guías laterales.
Gire los mandos de bloqueo de la guía lateral de las guías laterales (superiores) (2 posiciones para cada una) en sentido horario para apretarlos.
Alinee el borde frontal de la plataforma de fijación inferior de la guía lateral con el indicador de tamaño de papel.
Fije los mandos de bloqueo de la guía lateral (inferior) a los orificios de rosca de fijación, y gírelos en sentido horario para apretarlos.
Cierre la Puerta lateral izquierda de las bandejas.
NOTA
- Los orificios de rosca que se han usado hasta ahora pueden no estar disponibles dependiendo de la posición de las guías laterales que se hayan movido. Utilice los orificios roscados disponibles para fijarlos.
5
Ajuste la posición de la Placa de guía posterior.
Gire los mandos de fijación de la guía trasera de la Placa de guía posterior (2 posiciones) hacia la izquierda y aflójelos.
Mueva la placa de guía posterior de manera que quede alineada con los indicadores de tamaño de la plataforma inferior de la bandeja.
Gire los Mandos de fijación de la guía trasera de la placa de guía posterior (dos posiciones) en sentido horario y bloquéelos.
6

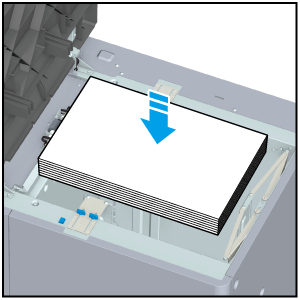

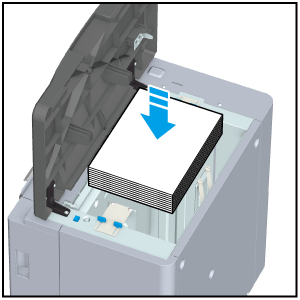

Coloque el papel con la cara de impresión hacia arriba.
7

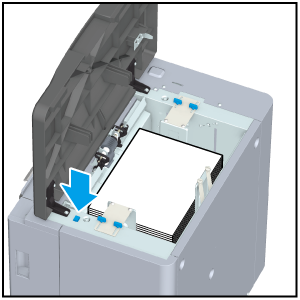

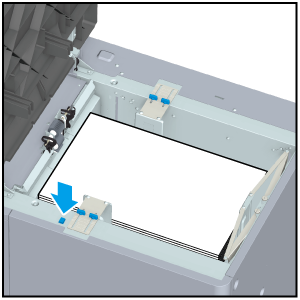

Pulse el Botón de descenso de la plataforma inferior de la bandeja.
NOTA
- La pulsación del Botón de descenso de la plataforma inferior de la bandeja no tiene ningún efecto si no se activa primero la alimentación de la máquina. Active el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del suministro de alimentación del sistema.
8
Repita los pasos 6 y 7 hasta que la bandeja deje de bajar.
NOTA

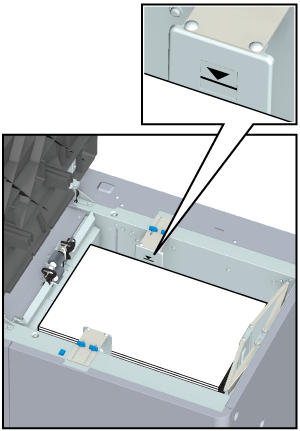

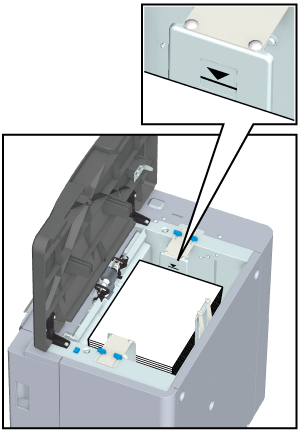

- Tenga cuidado de no superar la línea de altura máxima de pila que se indica en las Guías laterales cuando cargue el papel.
- Compruebe que la Placa de guía posterior quede enrasada contra el papel. Si queda un espacio entre la Placa de guía posterior y el papel, o el espacio es demasiado estrecho, podrían producirse errores y atascos de papel.
9
Cierre la Puerta superior de la bandeja.
El indicador de papel restante cambia de "
" a "
".
situado en la parte superior derecha de una página, este se transforma en
y queda registrado como un marcador.
