Carga de papel en la Unidad de alimentación de papel PF-709

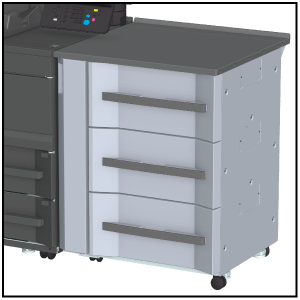

Descripción general
Procedimiento

Descripción general

Se describe cómo cargar el papel en la Unidad de alimentación de papel PF-709.

Cambie la configuración del papel de la bandeja que vaya a utilizar si carga papel con distintas especificaciones.

NOTA
  • El papel de más de 301 g/m2 solo se puede cargar en la bandeja central (bandeja 4).
Referencia

Procedimiento

1
Extraiga la bandeja en la que desea reponer papel y abra el rodillo de transporte.

Continúe en el paso 2 si va a cargar papel de tamaño distinto.

Continúe en el paso 5 si va a cargar papel del mismo tamaño.

NOTA
  • No se pueden extraer las bandejas si la máquina está apagada. Active el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del suministro de alimentación del sistema.
  • No extraiga varias bandejas al mismo tiempo. La máquina podría caerse.
2
Abra las Guías laterales y la Placa de guía posterior.

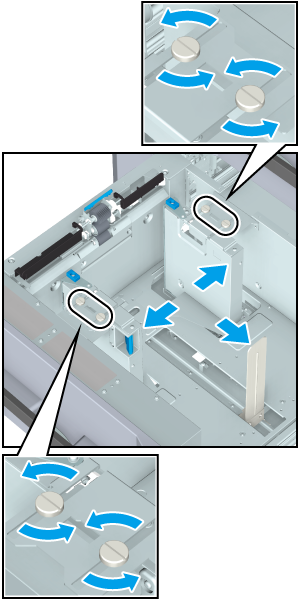

Gire los mandos de bloqueo de la guía lateral en las guías laterales (4 posiciones) hacia la izquierda y aflójelos.

Mantenga presionada la palanca de liberación del bloqueo de las guías laterales de las guías laterales y la placa de guía posterior, y abra a lo ancho las guías.

NOTA
  • Para mover las Guías laterales, sujete la parte frontal de la Palanca de liberación del bloqueo de las guías laterales y las asas de la parte posterior. Si intenta mover las Guías laterales solo con la parte frontal, podría perderse la alineación de las Guías laterales.
3
Coloque las Guías laterales enrasadas contra el papel cargado.

a: Indicador de tamaño

b: Palanca de liberación del bloqueo de las guías laterales

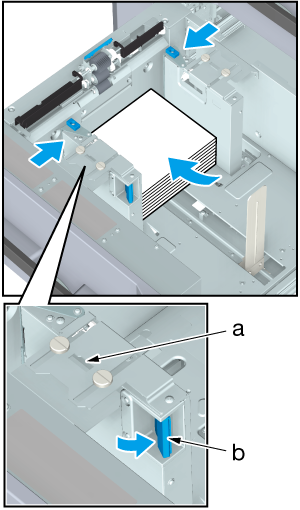

Cargue aproximadamente 100 hojas de papel con la cara de impresión hacia arriba. Presione hacia abajo la Palanca de liberación del bloqueo de las guías laterales en las Guías laterales de la parte frontal y coloque ambas Guías laterales enrasadas contra el papel. Colóquelas de manera que queden alineadas con los indicadores de tamaño de la cara superior de la placa de apoyo de la guía.

4

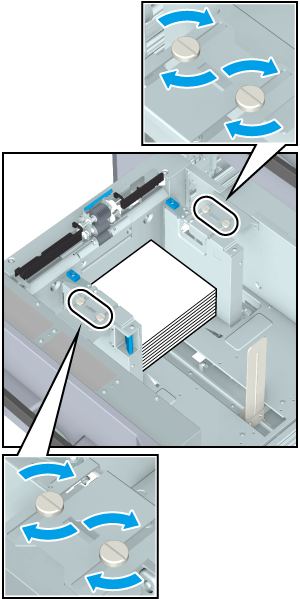

Gire los Mandos de bloqueo de la guía lateral en las Guías laterales (en total 4 posiciones) en sentido horario y bloquéelos.
5
Coloque el papel con la cara de impresión hacia arriba.

Cargue el papel de manera que quede alineado con el lado izquierdo de la bandeja.

NOTA

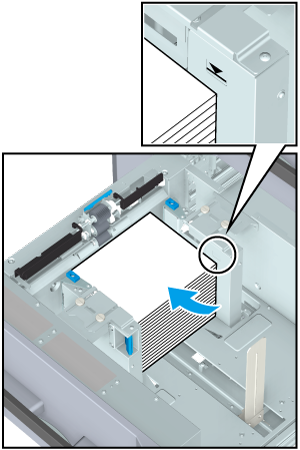

  • Tenga precaución de no rebasar la línea de altura de pila indicada en las Guías laterales de la bandeja y la palanca de fijación la placa de sujeción de papel ubicada en la boquilla de aire al cargar el papel.
  • Las Guías de tamaño pequeño están fijadas a las dos Guías laterales. Ábralas solo para cargar papel de menos de 182 mm / 7,17" de ancho. Para obtener más información sobre cómo se utilizan las Guías de tamaño pequeño, consulte Carga de papel de tamaño pequeño en la unidad de alimentación de papel PF-709.
6

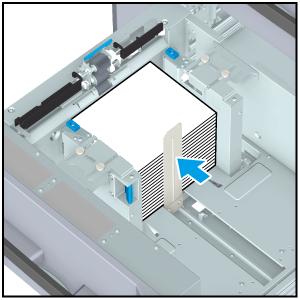

Coloque la Placa de guía posterior enrasada contra el papel.
NOTA
  • Verifique que la Placa de guía posterior quede colocada firmemente contra el papel. Si queda algo de espacio entre la Placa de guía posterior y el papel, la máquina no podrá detectar el tamaño de papel y podría producirse algún error en el dispositivo de alimentación del papel.
7
Introduzca la bandeja con firmeza hasta el fondo.

El indicador de papel restante cambia de "" a "".

NOTA
  • No aplique una fuerza excesiva para empujar la bandeja hacia el interior. Podría producirse un impacto inesperado sobre la máquina a causa del peso de la bandeja o del papel que daría lugar a fallos.
